Anmerkung - falls du bei dem Artikel schon mal warst, unten ergänze ich schrittweise Kleinkram.
Ich habe in der letzten Zeit etwas Kleinkram entworfen, der sich nicht direkt in ein größeres Projekt einbindet, von einer Gesamtanlage mal abgesehen. Daher gibt es eine kleine Sammlung zum Nachdruck und zur nicht-kommerziellen Verwendung.

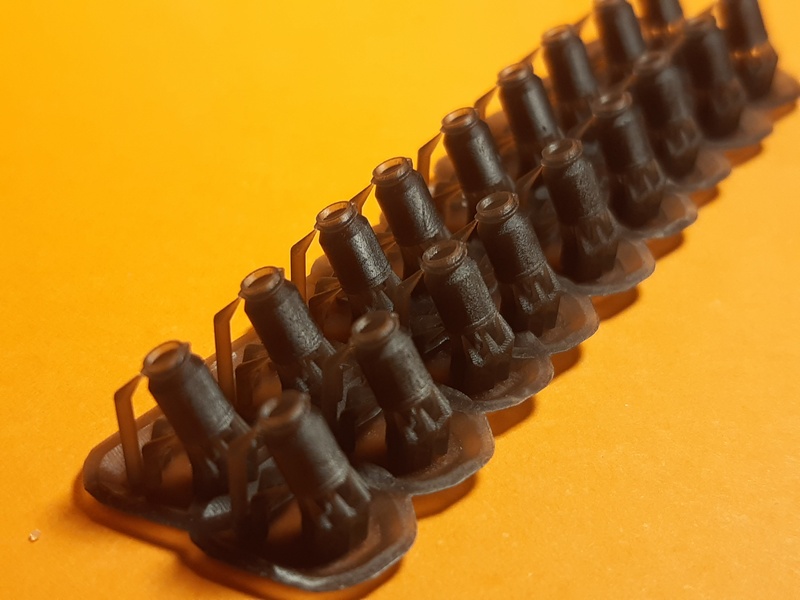

Entworfen wurde in 1:100, das vereinfacht das Umrechnen der vorhanden Maße und das Ergebnis ließ sich für TT (Skalierung 83,3%) und H0 (115,0 %) drucken:
- Milchkanne 20l
- Milchbehälter 50l
- Dreibeinhocker
- Holzkiste 60cm x 40cm (Idee nach [1, S. 250])
- Kübel
Dazu kamen noch zwei Arten von Müll-/Papierbehältern aus Beton, die auf öffentlichen Plätzen verwendet werden. Ähnliche Exemplare werden noch heute hergestellt.
Das achteckige, trichterförmige Exemplar wurde von Julius in Thüringen auf einem Schulhof gefunden, fotografiert und vermessen.
Die runde Variante ist eine Mischung aus Quelle [2] und [3]. Als Höhe habe ich 61cm aus [2] anstelle der 56cm in [3] verwendet - bei Bedarf etwas stauchen oder tiefer einbauen. Auf die Darstellung von Waschbeton habe ich verzichtet, das ergibt für mich in unserem Maßstab keinen Sinn, das lässt sich durch Sprenkeln mit der Airbrush andeuten.
Die Druckdateien habe ich bei Printables und Thingiverse abgelegt. Gerne die Links im Auge behalten, ein paar Dinge sind noch angedacht und werden dort auch ergänzt, wenn fertig und gedruckt.
Zuerst habe ich die Papierkörbe sandfarbig grundiert. Anschließend habe ich mit wenig Druck und einem geknickten Schlauch (zur Luftkontrolle) nacheinander ein mittleres Grau, Hellgrau, Weiß und Sand mit der Airbrush gesprenkelt. Der Einsätze wurden mit Teerschwarz bemalt und die Farbe etwas über die Kante hinausgezogen. Ein möglicher Überschuss auf dem Beton wurde feucht abgewischt. Leider wurden die meisten Grifflöcher der Einsätze abgedeckt, weshalb ich dann einen winzigen Tropfen aus Grau und Sand in die Mulde gegeben habe. Etwas Öl-Wash, um die Übergänge zu füllen, bildete den Abschluss.
Mit im Pool der kleinen Dinge sind jetzt neben einem sechseckigem Papierkorb, einer Milchrampe auch Mülltonnen nach TGL 4367 (1979) - wieder entworfen im Maßstab 1:100 und hier in M1:120 gedruckt.
[2] Betonpapierkorb
[3] DDR Mülleimer
[4] TGL 4367 (1979). Mülltonnen aus Metall. https://katalog.ub.uni-weimar.de/tgl/TGL_4367_06-1979.pdf
[5] TGL 4367 (1988). Mülltonnen aus Stahlblech. https://katalog.ub.uni-weimar.de/tgl/TGL_4367_09-1988.pdf
Auf die Umwandlung der Links durch die Forensoftware hätte ich gern verzichtet.

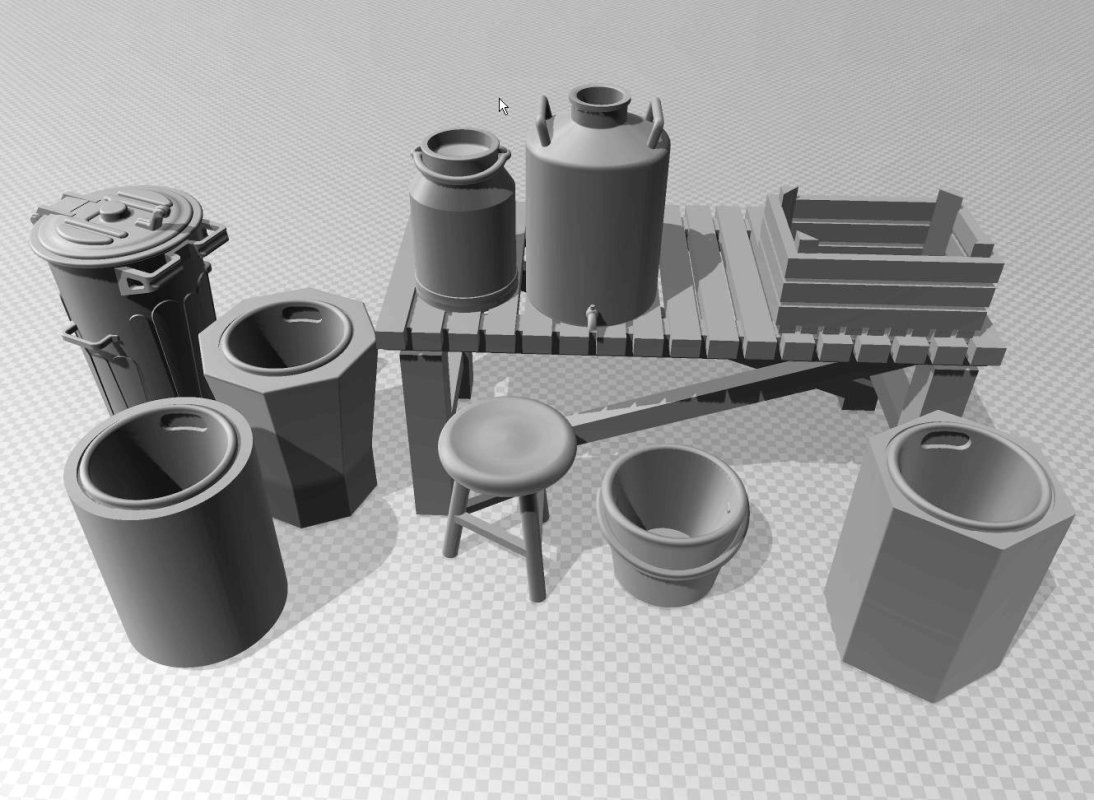

Ich habe in der letzten Zeit etwas Kleinkram entworfen, der sich nicht direkt in ein größeres Projekt einbindet, von einer Gesamtanlage mal abgesehen. Daher gibt es eine kleine Sammlung zum Nachdruck und zur nicht-kommerziellen Verwendung.

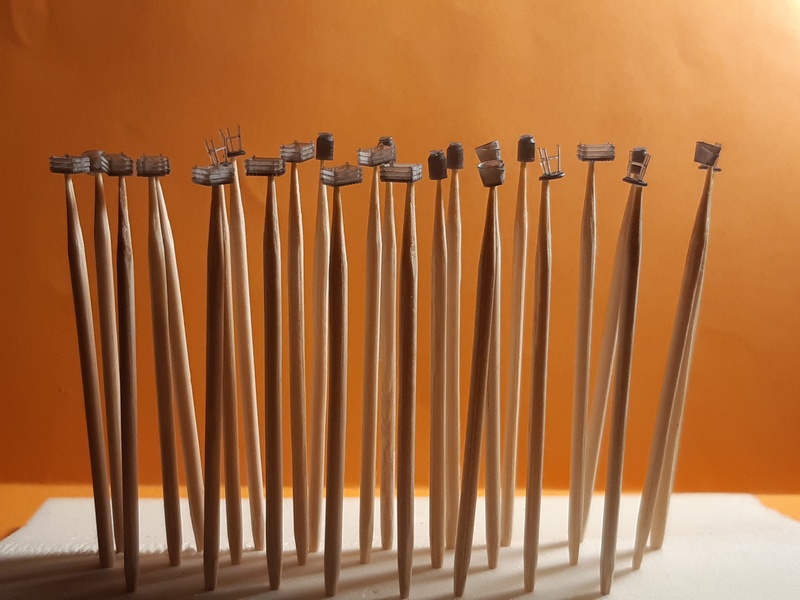

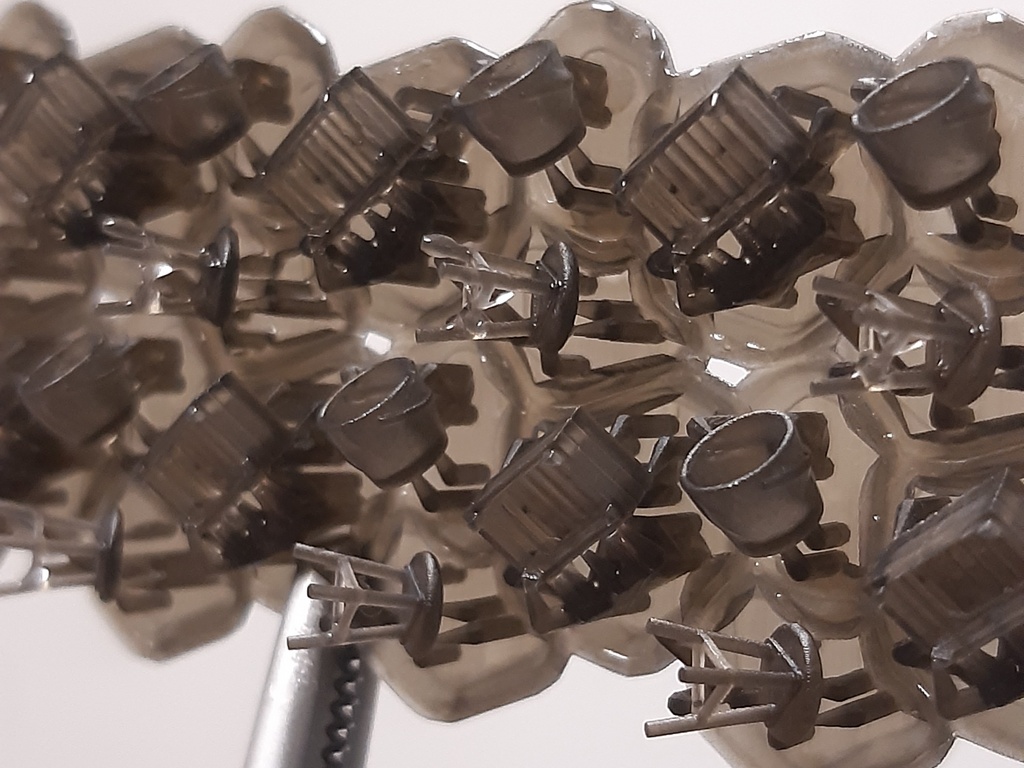

Entworfen wurde in 1:100, das vereinfacht das Umrechnen der vorhanden Maße und das Ergebnis ließ sich für TT (Skalierung 83,3%) und H0 (115,0 %) drucken:

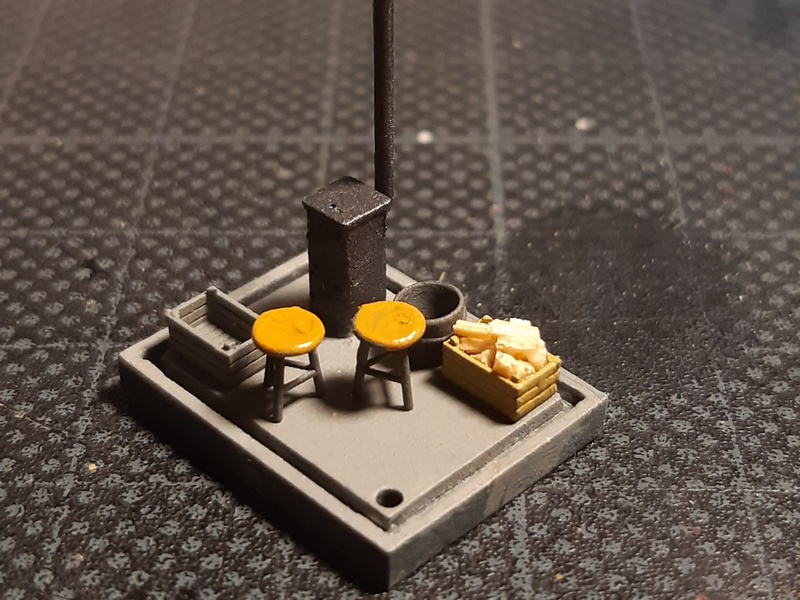

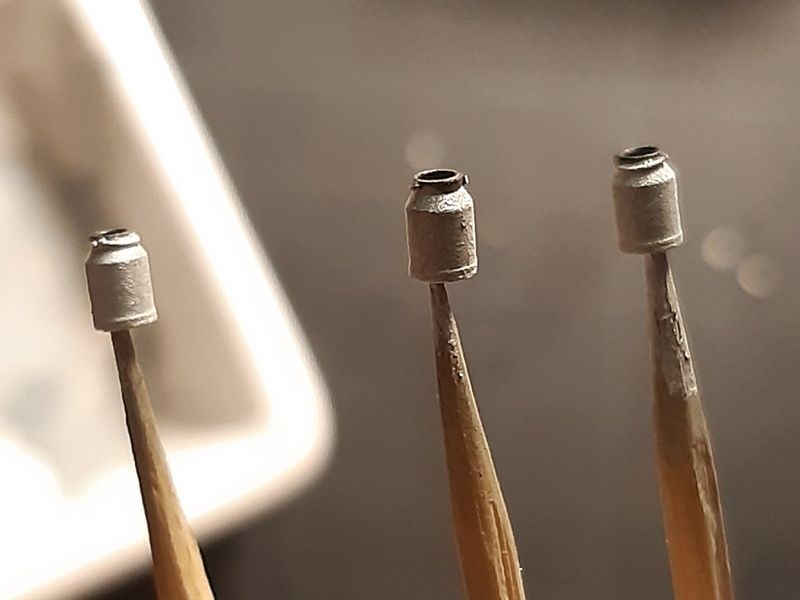

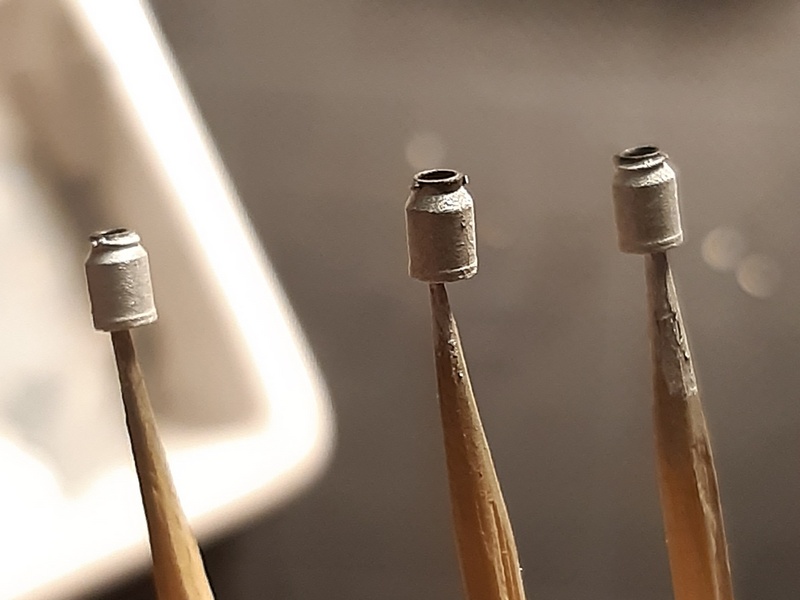

- Milchkanne 20l
- Milchbehälter 50l
- Dreibeinhocker
- Holzkiste 60cm x 40cm (Idee nach [1, S. 250])

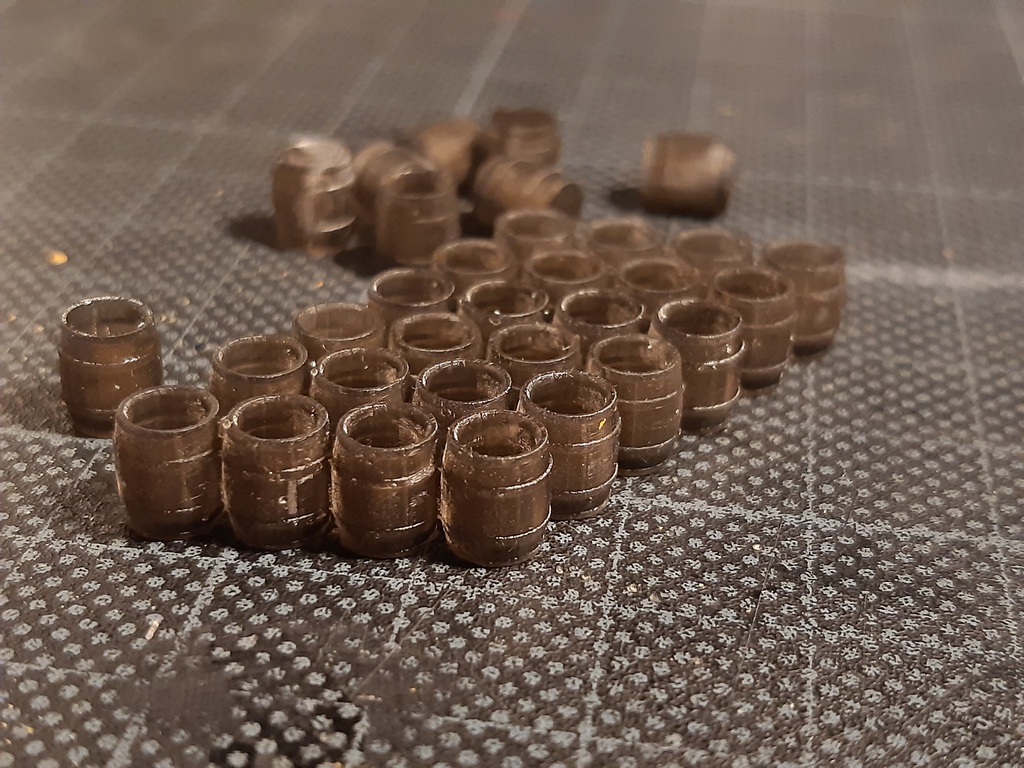

- Kübel
Dazu kamen noch zwei Arten von Müll-/Papierbehältern aus Beton, die auf öffentlichen Plätzen verwendet werden. Ähnliche Exemplare werden noch heute hergestellt.

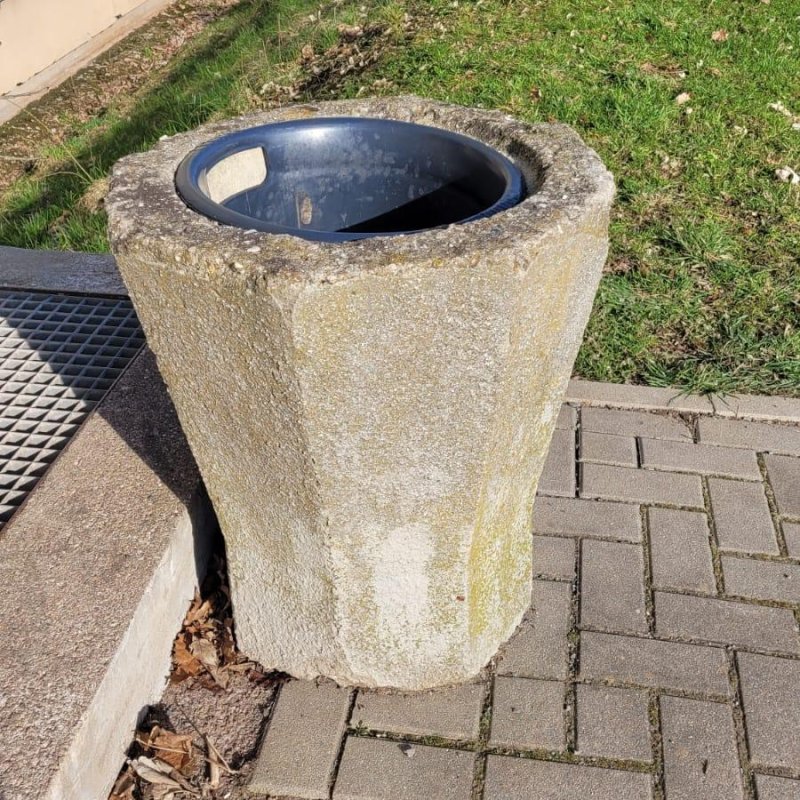

Das achteckige, trichterförmige Exemplar wurde von Julius in Thüringen auf einem Schulhof gefunden, fotografiert und vermessen.

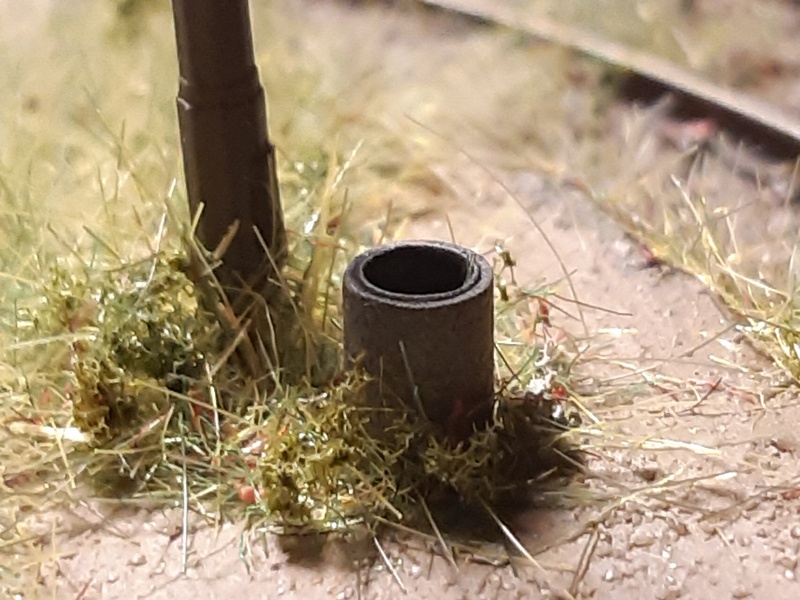

Die runde Variante ist eine Mischung aus Quelle [2] und [3]. Als Höhe habe ich 61cm aus [2] anstelle der 56cm in [3] verwendet - bei Bedarf etwas stauchen oder tiefer einbauen. Auf die Darstellung von Waschbeton habe ich verzichtet, das ergibt für mich in unserem Maßstab keinen Sinn, das lässt sich durch Sprenkeln mit der Airbrush andeuten.
Die Druckdateien habe ich bei Printables und Thingiverse abgelegt. Gerne die Links im Auge behalten, ein paar Dinge sind noch angedacht und werden dort auch ergänzt, wenn fertig und gedruckt.
Nachträge/Updates
Farbgebung der Papierkörbe

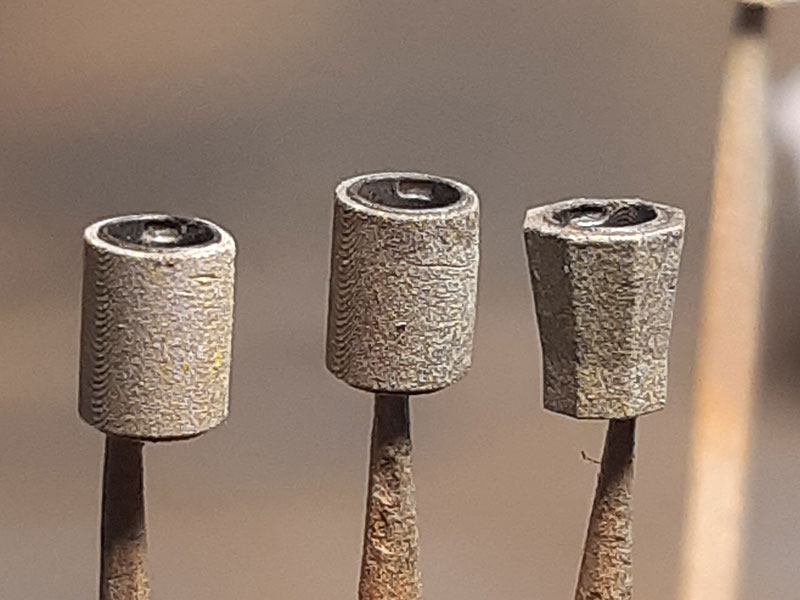

(2024-03-02)Zuerst habe ich die Papierkörbe sandfarbig grundiert. Anschließend habe ich mit wenig Druck und einem geknickten Schlauch (zur Luftkontrolle) nacheinander ein mittleres Grau, Hellgrau, Weiß und Sand mit der Airbrush gesprenkelt. Der Einsätze wurden mit Teerschwarz bemalt und die Farbe etwas über die Kante hinausgezogen. Ein möglicher Überschuss auf dem Beton wurde feucht abgewischt. Leider wurden die meisten Grifflöcher der Einsätze abgedeckt, weshalb ich dann einen winzigen Tropfen aus Grau und Sand in die Mulde gegeben habe. Etwas Öl-Wash, um die Übergänge zu füllen, bildete den Abschluss.
Mülltonnen

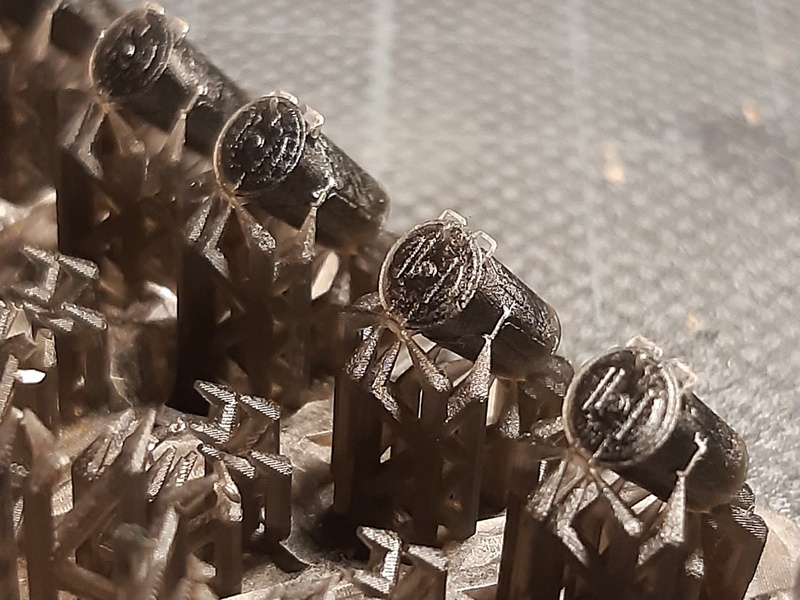

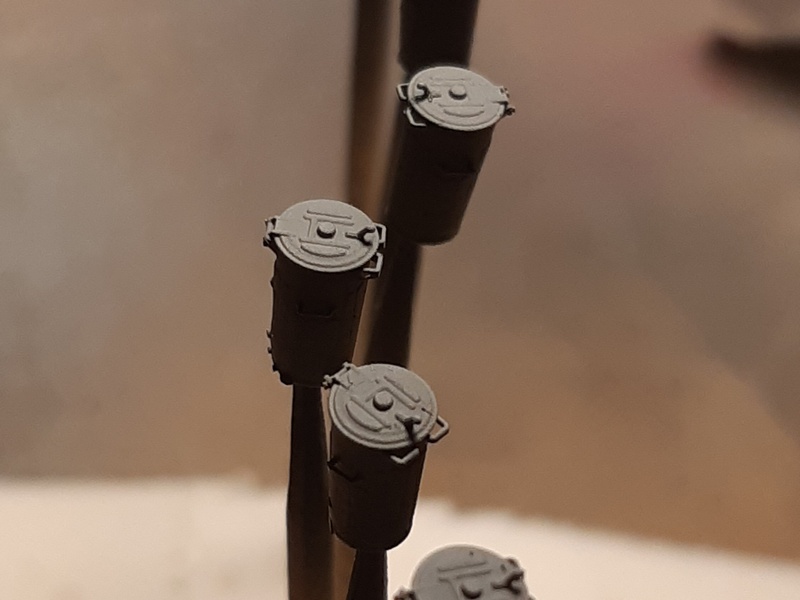

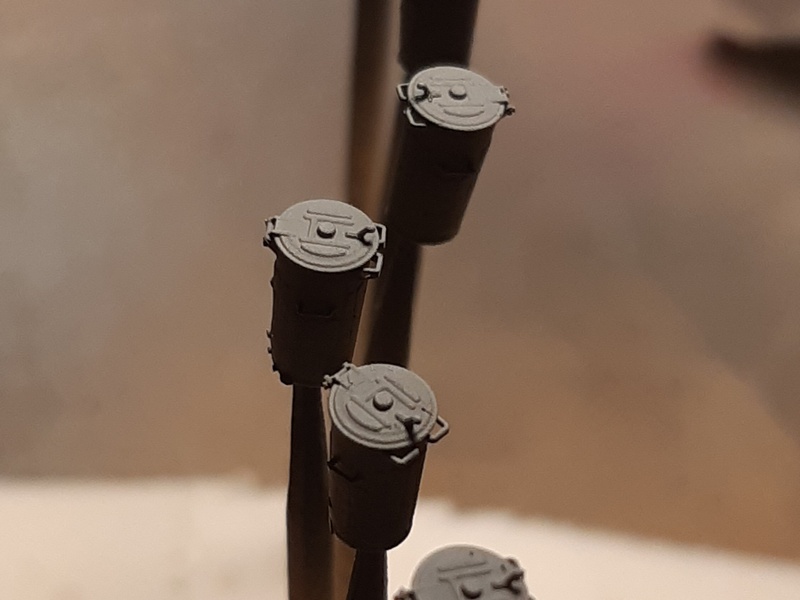

(2014-03-12)Mit im Pool der kleinen Dinge sind jetzt neben einem sechseckigem Papierkorb, einer Milchrampe auch Mülltonnen nach TGL 4367 (1979) - wieder entworfen im Maßstab 1:100 und hier in M1:120 gedruckt.
Quellen
[1] Berger, Manfred (1961): Bauhandbuch für landwirtschaftliche Produktionsgenossenschaften. Berlin: VEB Verlag für Bauwesen.[2] Betonpapierkorb
[3] DDR Mülleimer
[4] TGL 4367 (1979). Mülltonnen aus Metall. https://katalog.ub.uni-weimar.de/tgl/TGL_4367_06-1979.pdf
[5] TGL 4367 (1988). Mülltonnen aus Stahlblech. https://katalog.ub.uni-weimar.de/tgl/TGL_4367_09-1988.pdf
Auf die Umwandlung der Links durch die Forensoftware hätte ich gern verzichtet.
