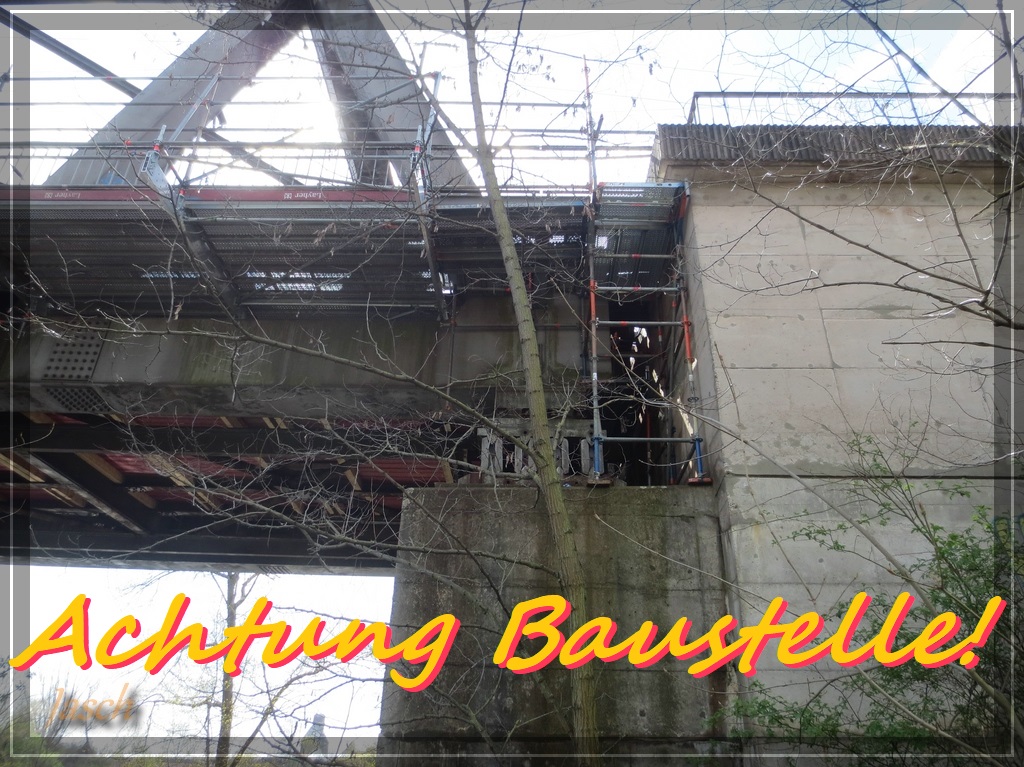

...lautet es zur Zeit auch beim Vorbild meiner Modellbrücke.
----Bauwoche 1----
-Werkzeug

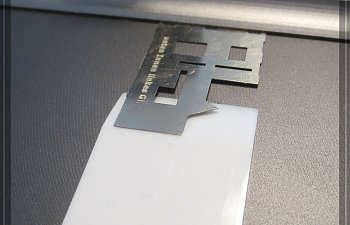

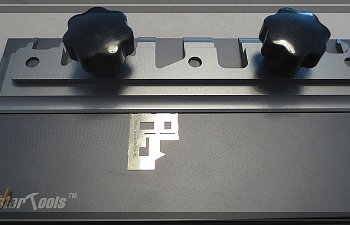

Nach einem netten Hinweis von @lichti habe ich die Wartezeit abgebrochen und ein anderes Tool bestellt und nach einem Tag war es da. Es ist sogar etwas größer. Auch wenn die Preise eventuell abschrecken, diese Tools sind wirklich gut.
Die große darf es nächsten Monat nochmal einpacken und mir überreichen.

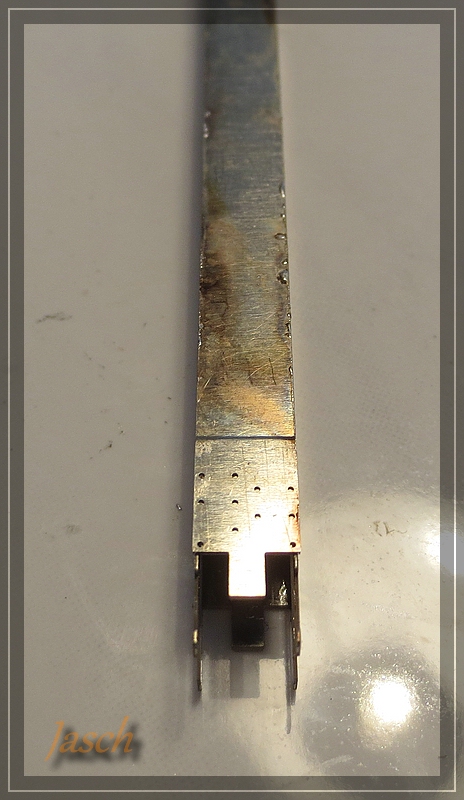

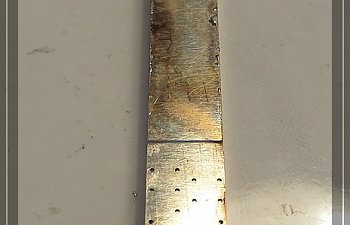

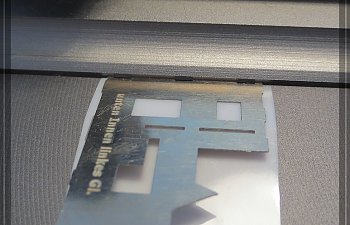

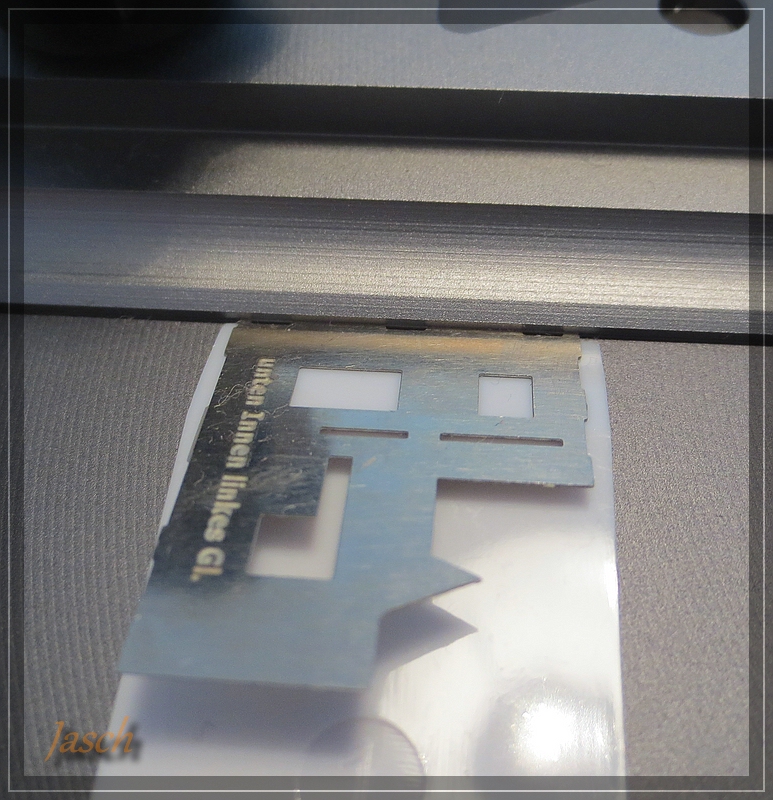

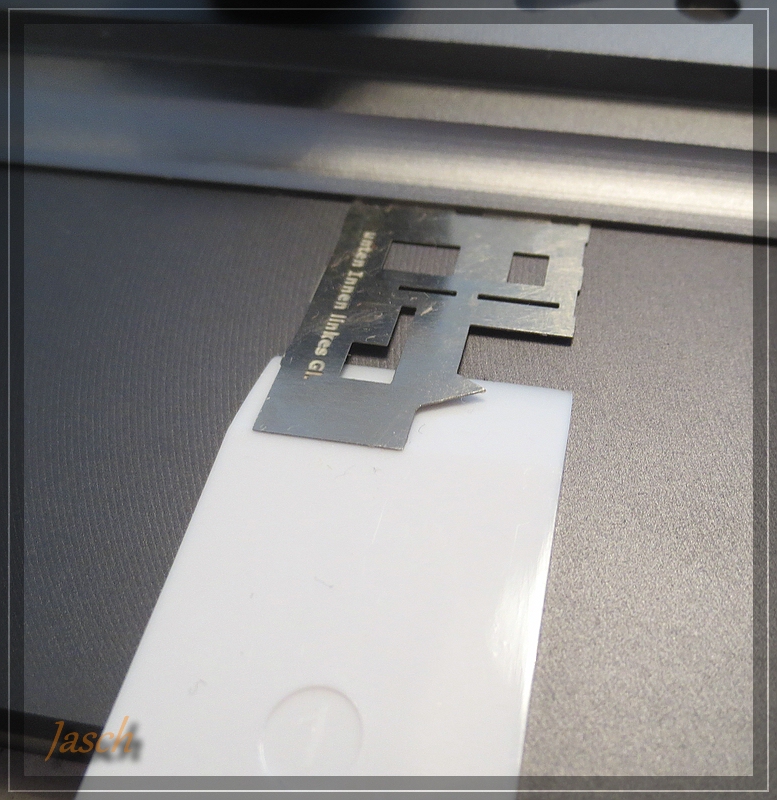

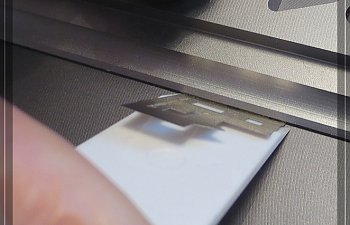

Gleich benutzt um die letzten beiden Endstücke von den unteren äußeren Trägern zu falten.
Die ersten beiden waren schon zur Probemontage gefaltet und diese waren noch offen auch um die spätere montierte Position noch zu wissen (steht der Text doch innen)

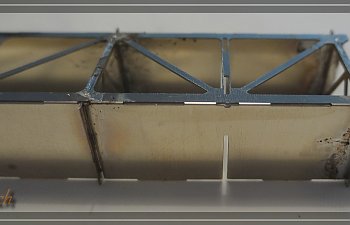

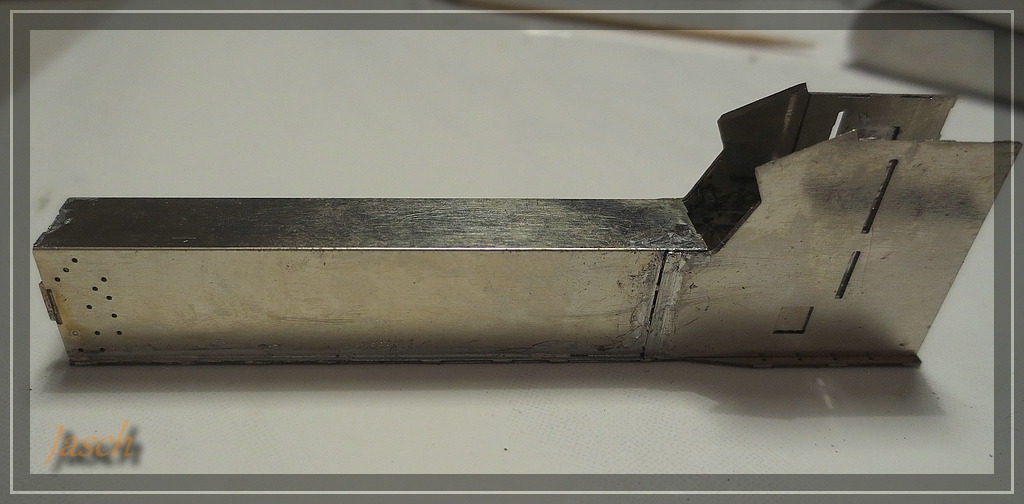

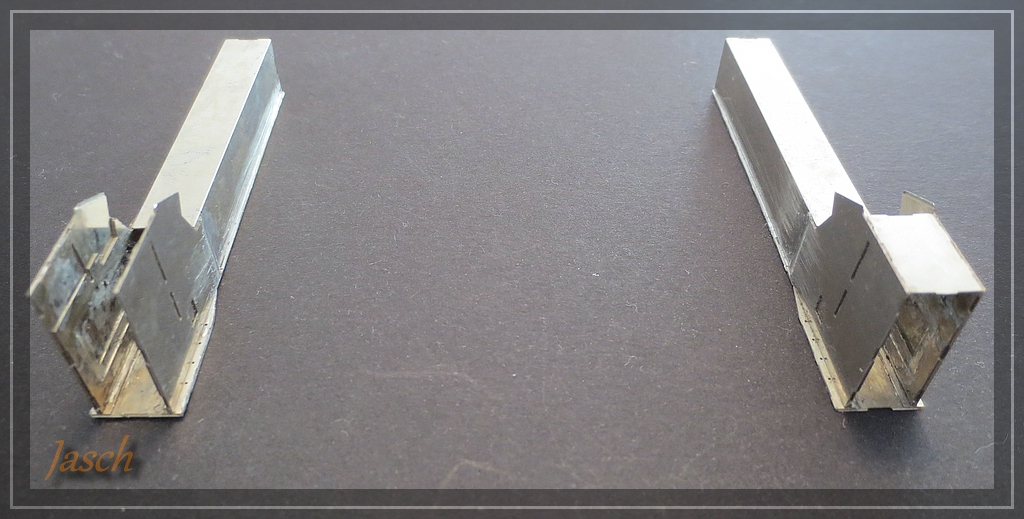

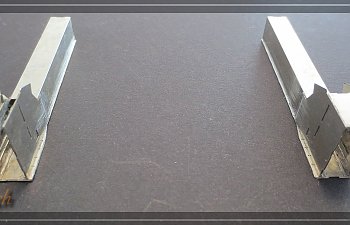

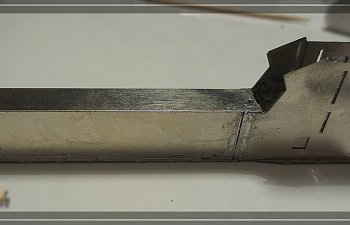

-das ganze gleich verlötet mit dem unteren Träger, passte doch die Probemontage

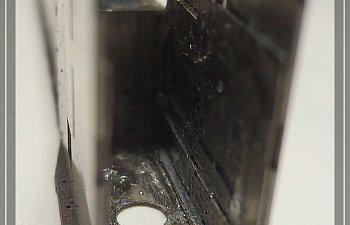

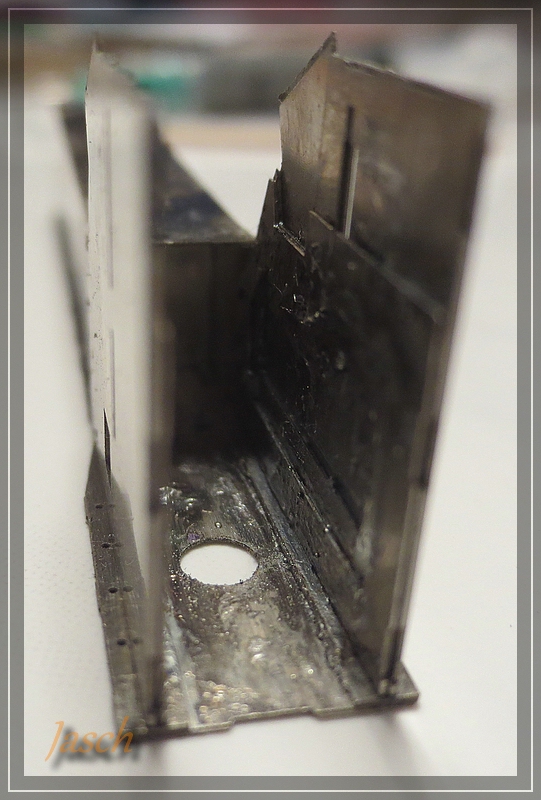

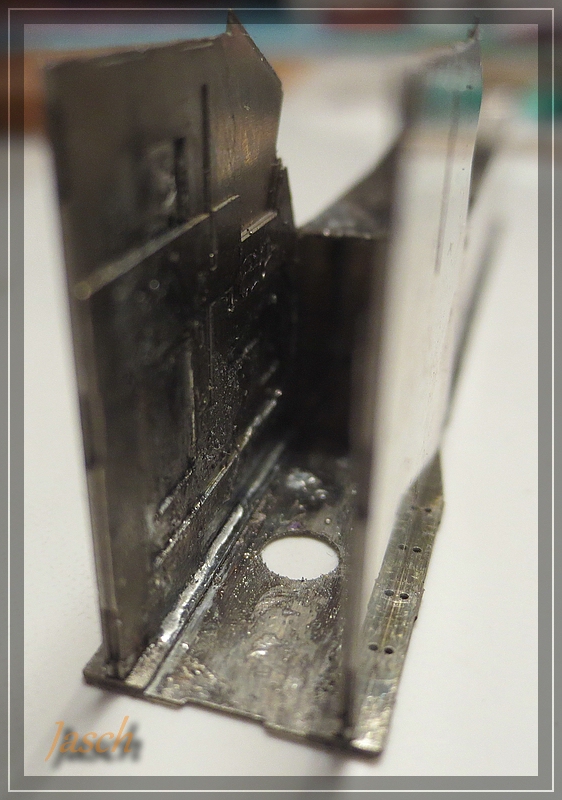

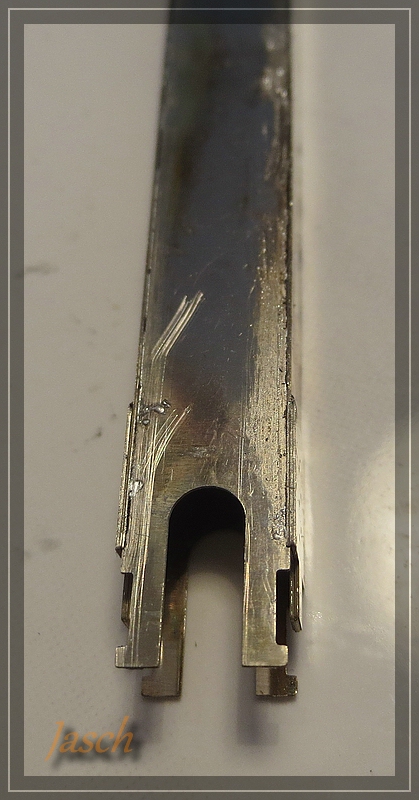

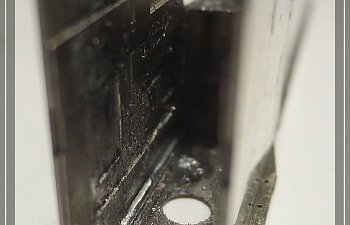

-von innen erkennt ihr die "Löttaschen"

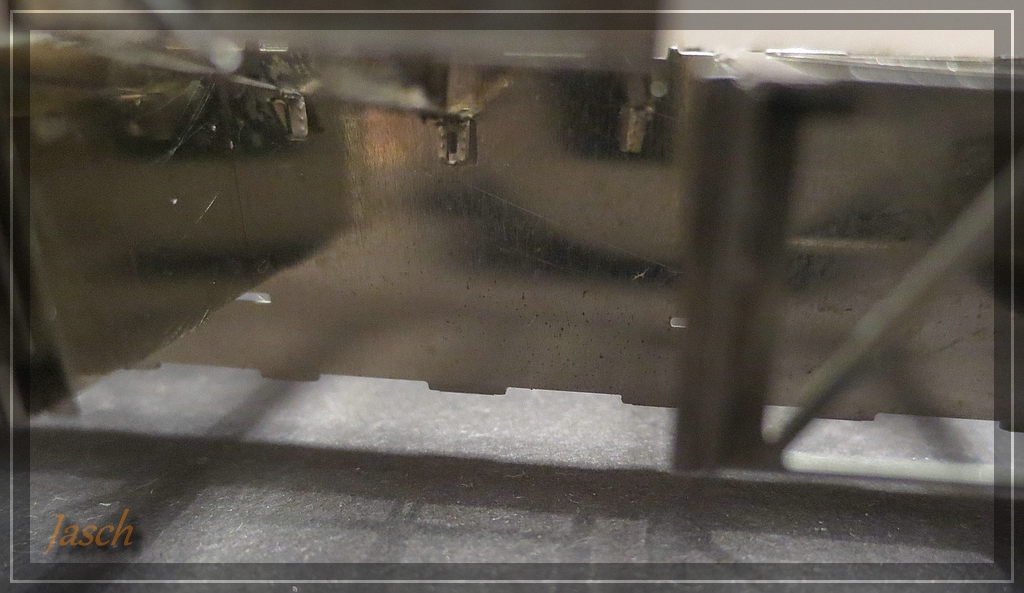

Ich konnte die Verstärkungen/ Aufdoppelungen nicht mit dem eigentlichen Träger zeichnen da sonst nicht faltbar. So musste von innen gelötet werden, was ziemlich eng ist, durch die Taschen war es etwas leichter. Die vom Träger sieht man auch in der ersten Folge.
zwischen den Wangen sind knapp 7mm

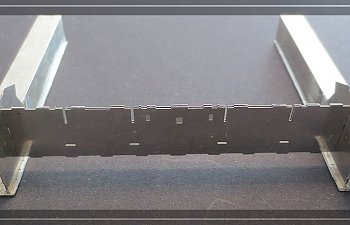

-verlöten der Kastenträger der Gleise

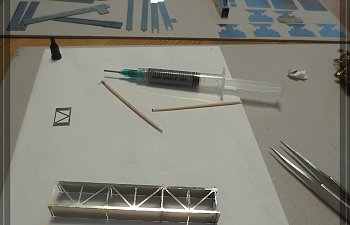

im Bild zu sehen ist auch die neue Lötpaste aus der Digitalzentrale, sie ist wirklich empfehlenswert
bei den Trägern hatte ich Anfangs noch leichte Probleme da sie schneller verlief als ich die Temperatur im Blech hatte, jetzt hab ich den Dreh aber raus

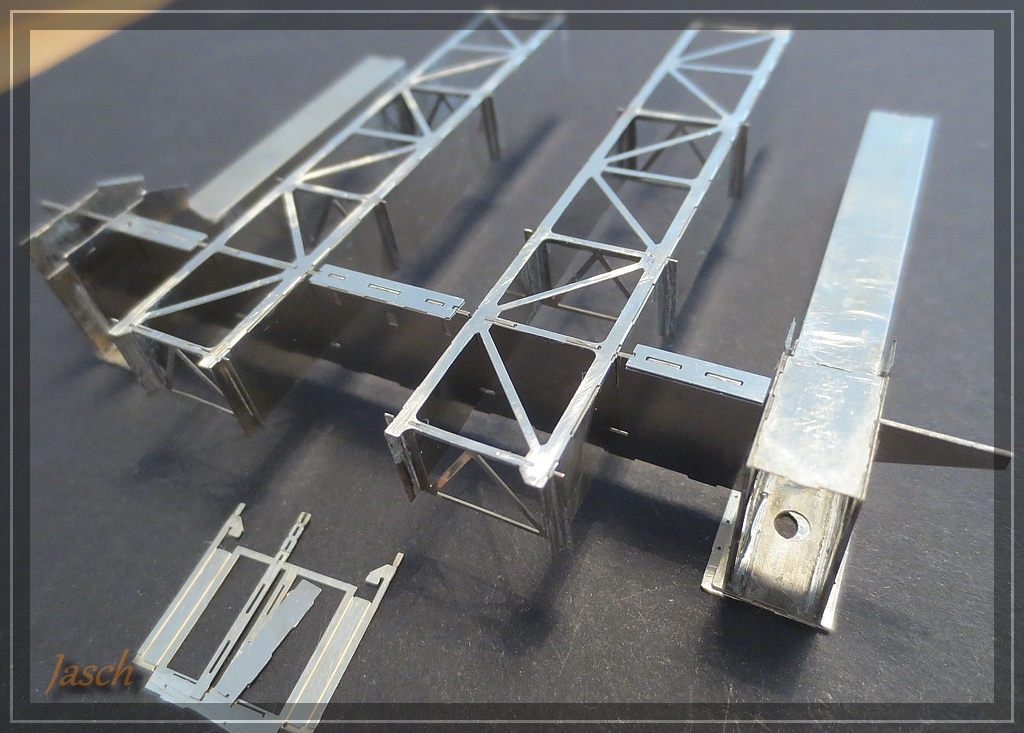

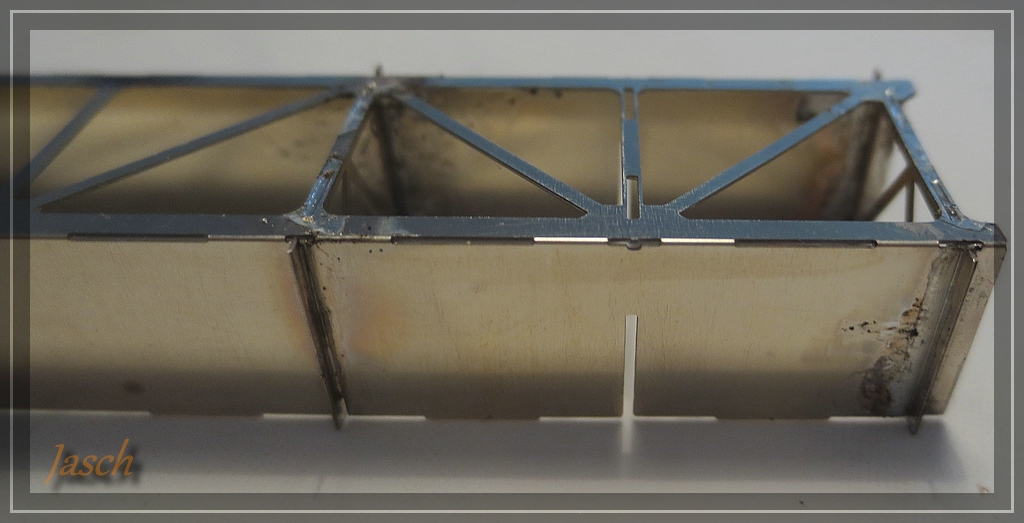

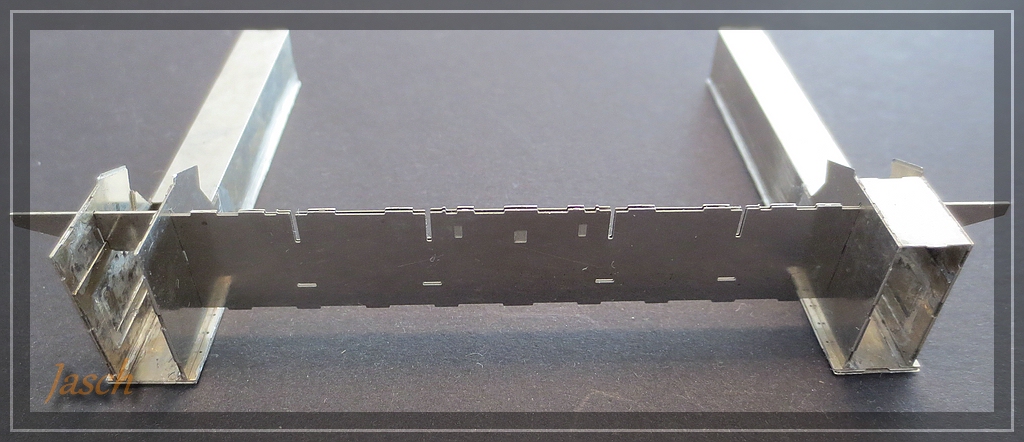

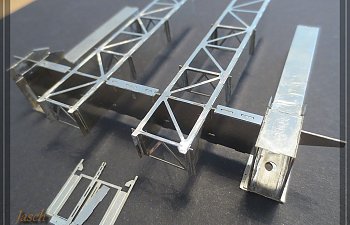

Die Träger hatte ich als erstes gelötet.-das erste Teilstück vormontiert
Äußere Träger, Querträger und Kastenträger der Gleise
-Träger der mittleren Abdeckgitter

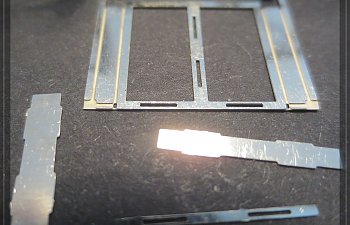

das sind die Einzelteile, rechts und links wird gebogen zum U-Träger und die Verschraubungen zum Querträger gefaltet, in den Schlitzen stehen die kleinen Bleche, diese stellen die T- Profile dar

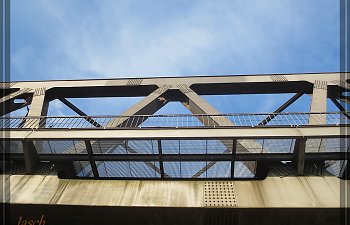

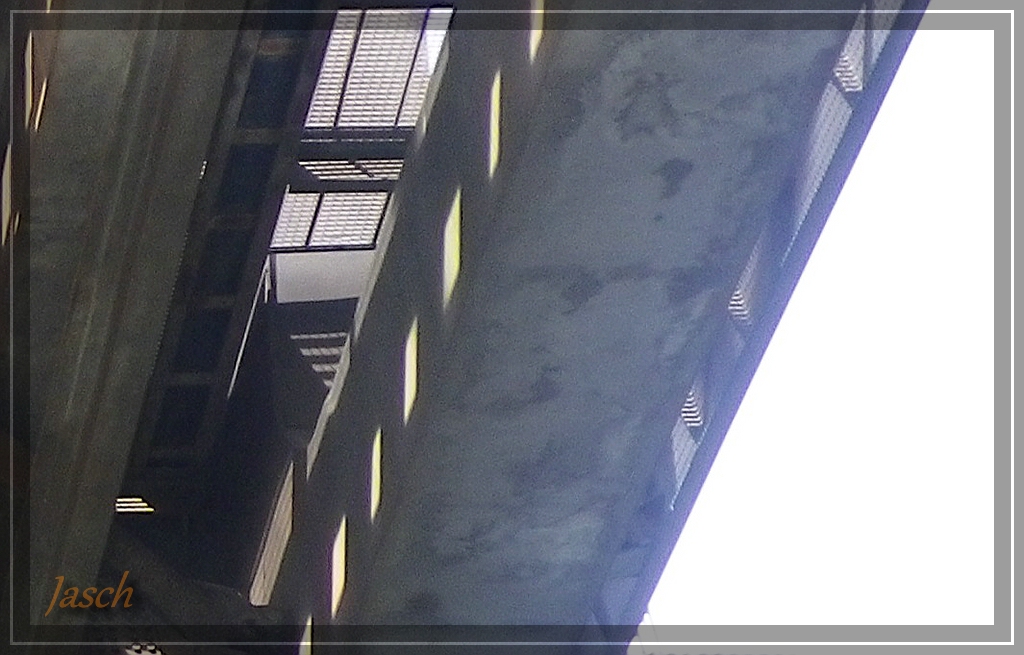

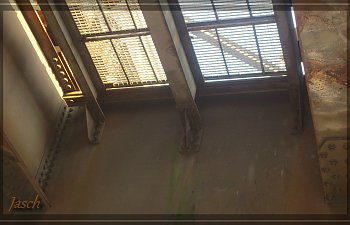

Vorbildbild und Modellbild im Vergleich, es fehlt noch das kleine dreieckige Teil im mittleren Träger (vergessen zu zeichnen
) kommt mit auf die Nacharbeitsliste, da Film 2 nochmal überarbeitet werden muss

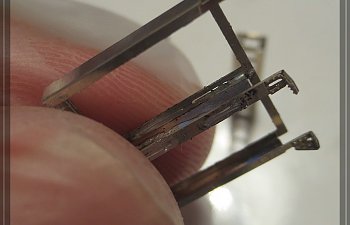

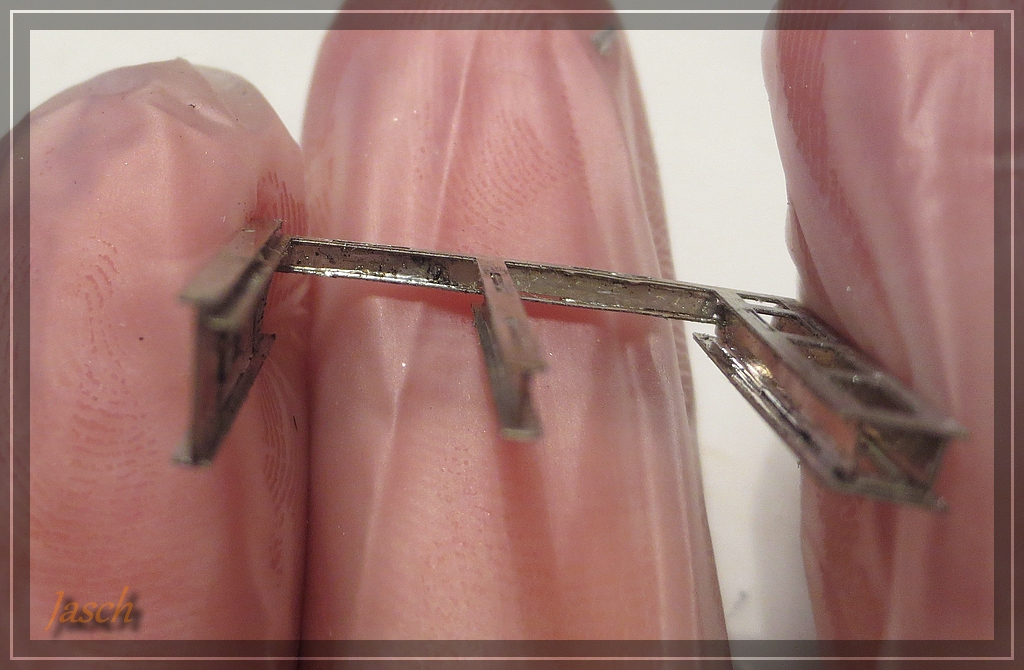

nur mal angehalten ob es so passt
-Träger der äußeren Abdeck/ Laufgitter und Geländerträger
ich habe gerade kein Bild vom Anfangsfeld gefunden, dieses ist aber identisch vom Aufbau

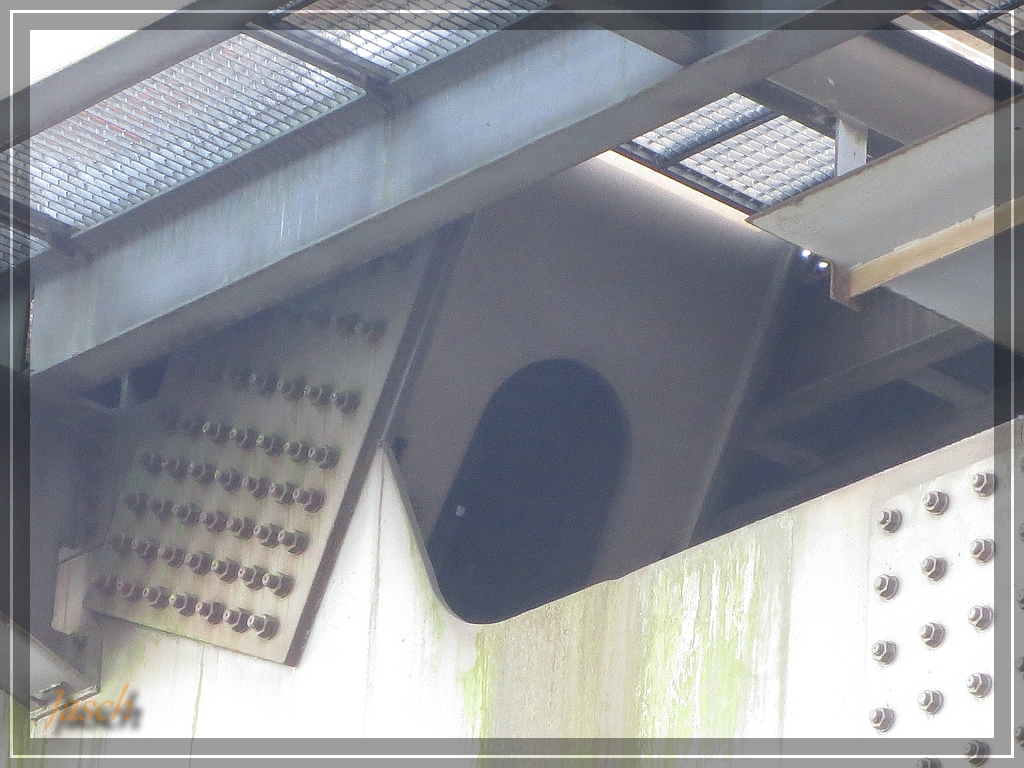

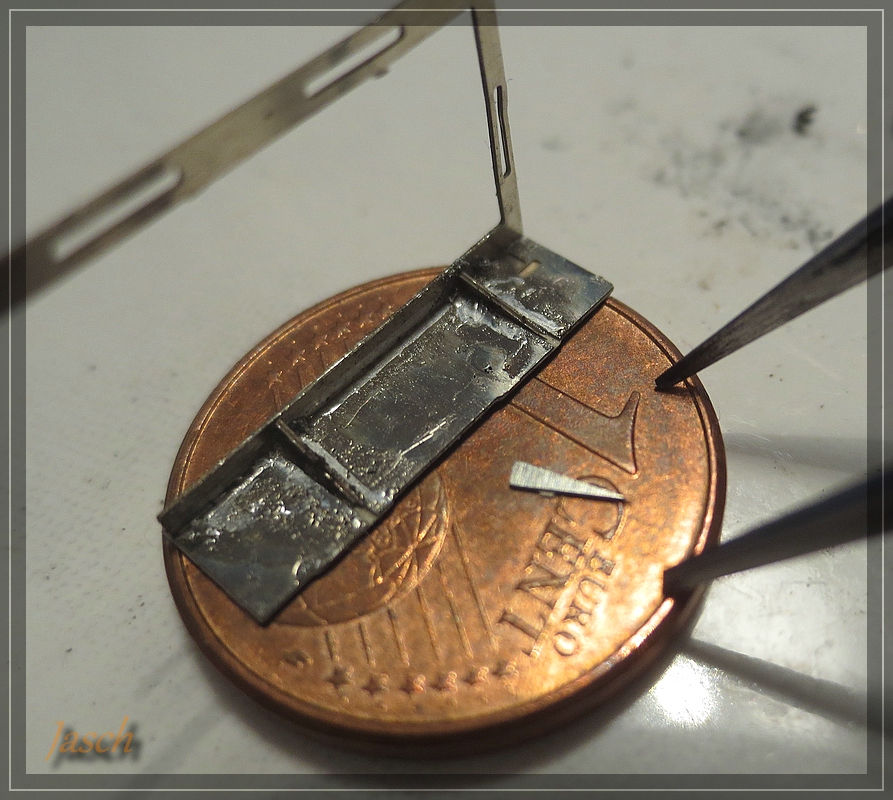

Das T-Profil vom Geländerträger ist höher als die anderen und wird innen von dreieckigen Stützen verstärkt, diese sind auf diesem Bild rechts zu erkennen.

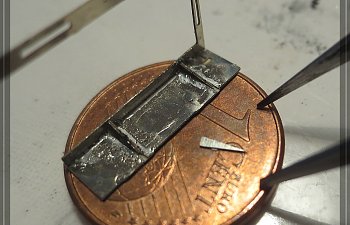

in die Lötpaste kurz eingetunkt und mit Pinzette gehalten, Lötspitze ran und voilà

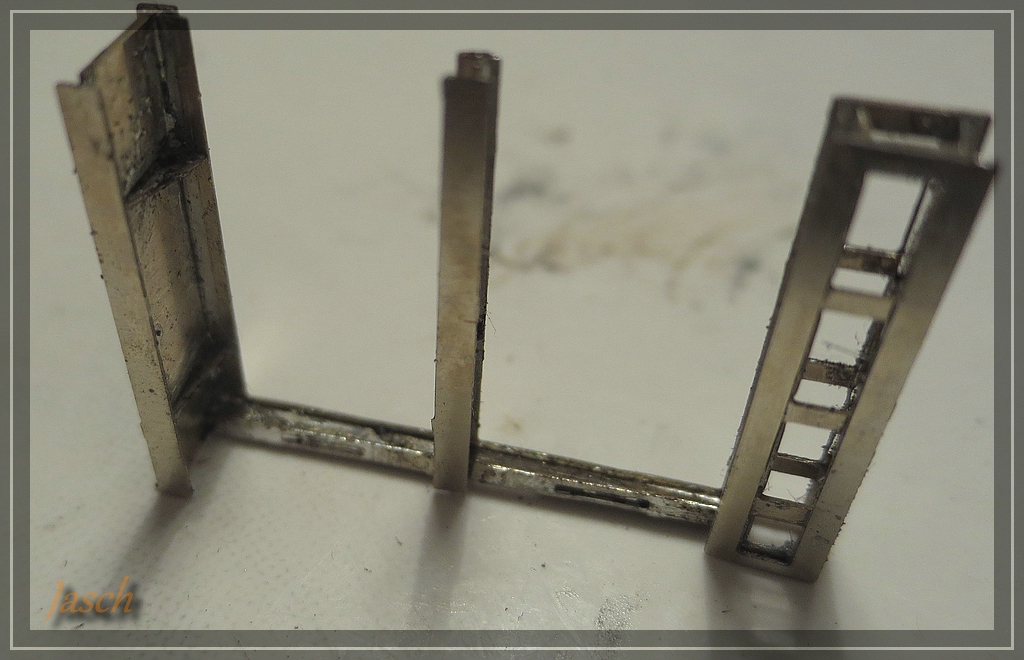

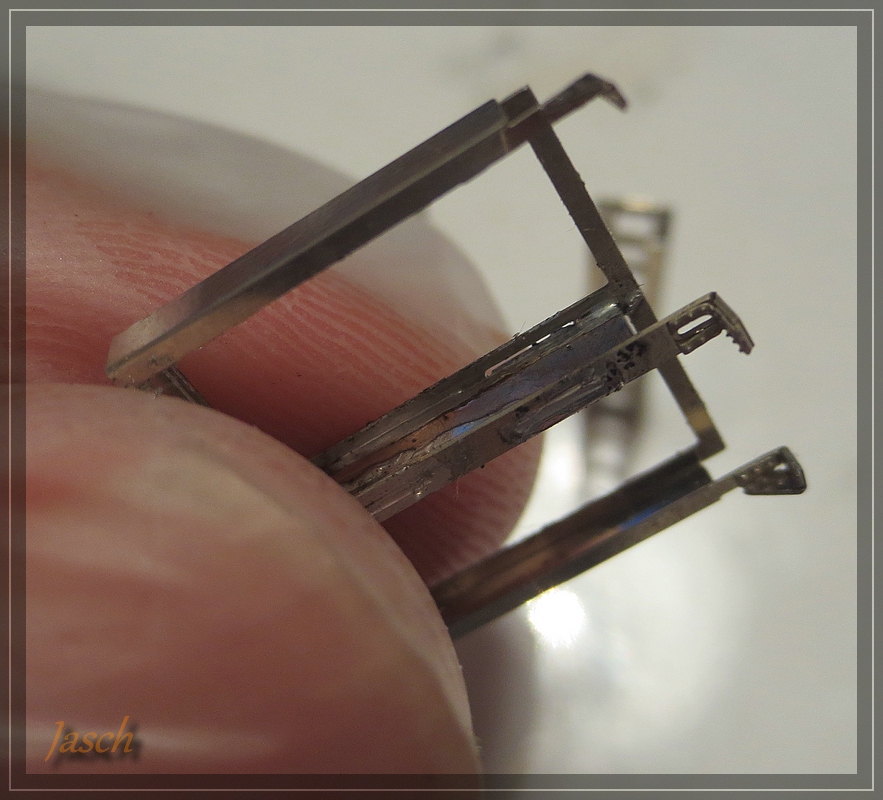

alle restlichen Einzelteile zusammengebrutzelt

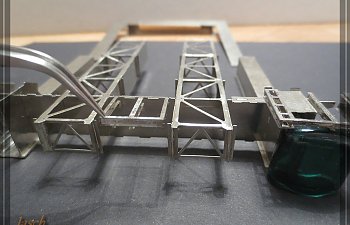

und zur Probe angehalten, das grünliche Ding ist nur zum halten...
-festgestellte Fehler
Ich habe bei den Teilen, die ich als letztes gezeichnet habe und die teilweise nur einmal in der Brücke verbaut werden, die meißten Fehler gemacht. Ist aber nicht so tragisch. Im Endstück waren die Einätzungen im Geländerträger im Prinzip auf der falschen Endseite (gespiegelt), Feile hat geholfen. Durchbruch dementsprechend auch verrutscht, kurzerhand gekürzt und auf Stoß verlötet.
Blöd war nur das ich die ersten großen Diagonalen um 0,4mm zu fett gemacht habe. Ist aber schon im Nacharbeitsauftrag bei @Grischan.

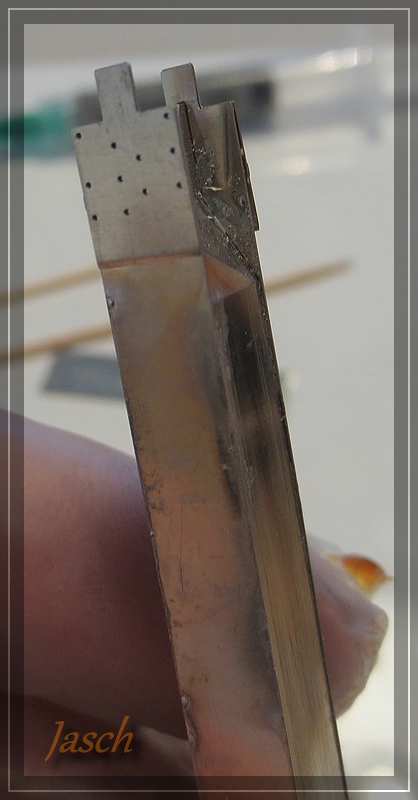

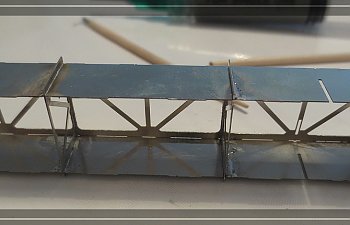

Um einen Fehler in den anderen Diagonalen auszuschließen habe ich diese auch gleich zusammengelötet. (passt wie A...
)-Diagonalstreben 2-...

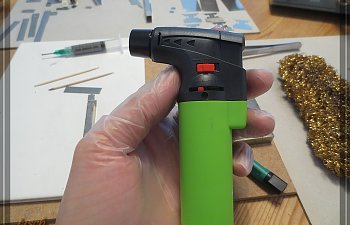

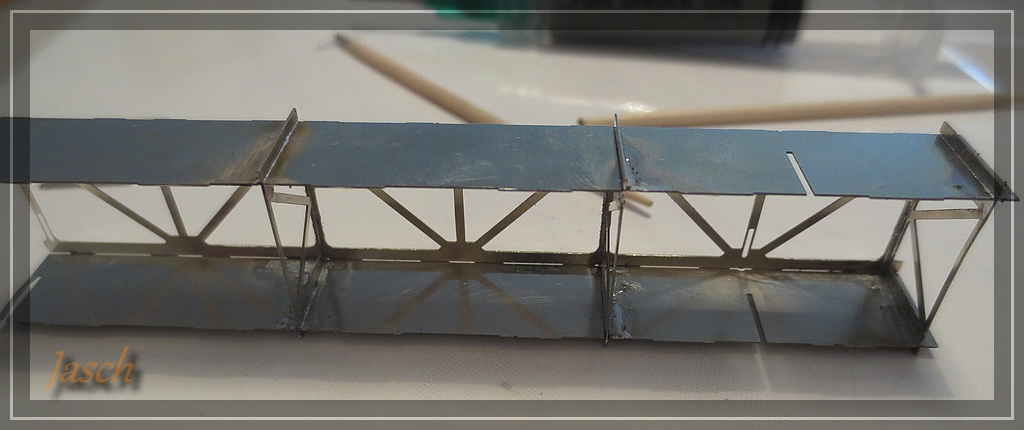

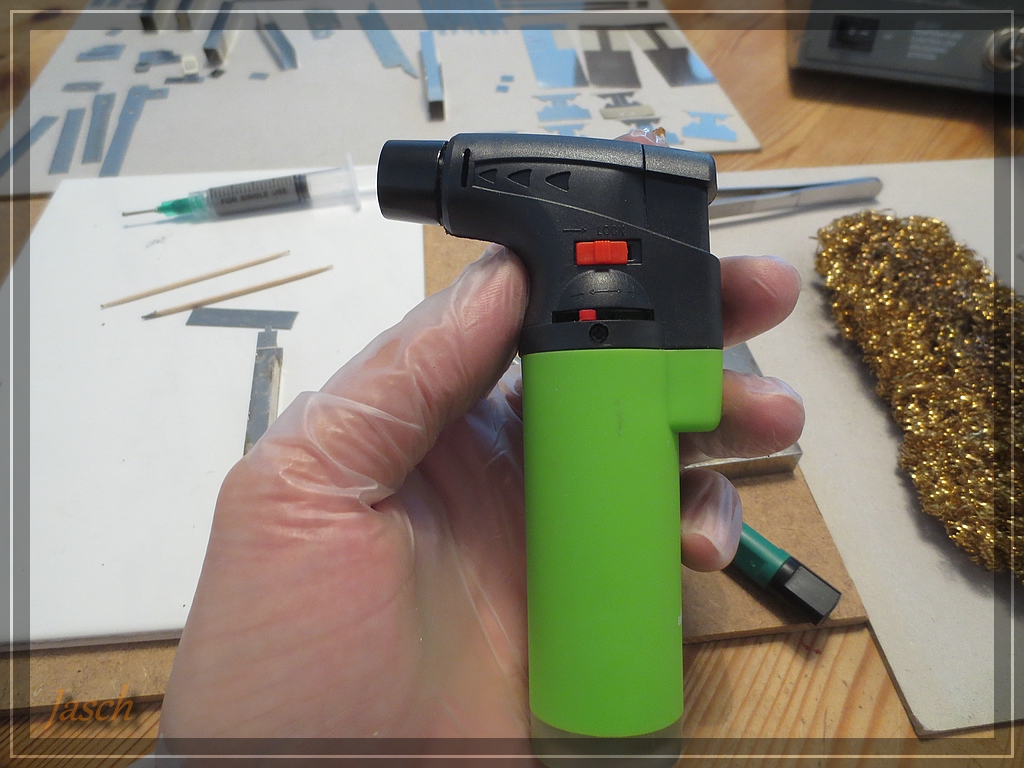

dafür hab ich ein anderes Lötgerät probiert, da sich die Kastenform ideal dafür eignet (Gerät für 3€ im Billigmarkt)
Lötpaste in vorgesehene Vertiefungen "eingefüllt" Teile zusammengesteckt und mit Holzklammern gesichert, dann kurz >>Flamme an<<

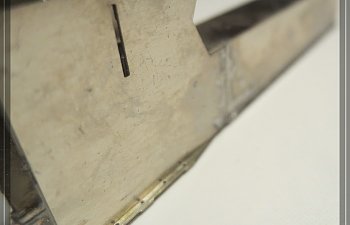

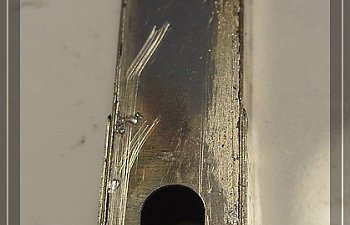

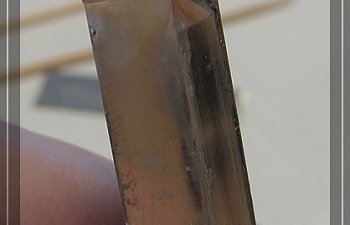

anfangs noch ein wenig zu heiß und nicht kurz genug, sieht man schön an der Blechfarbe, geht aber richtig gut wenn man den Bogen raus hat
es funktioniert auch ein "punkten" mit der Variante

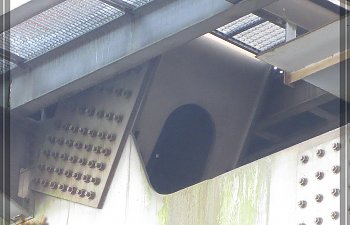

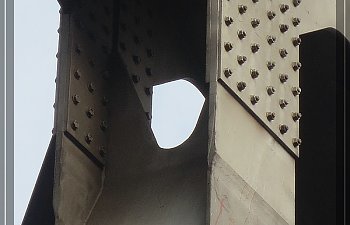

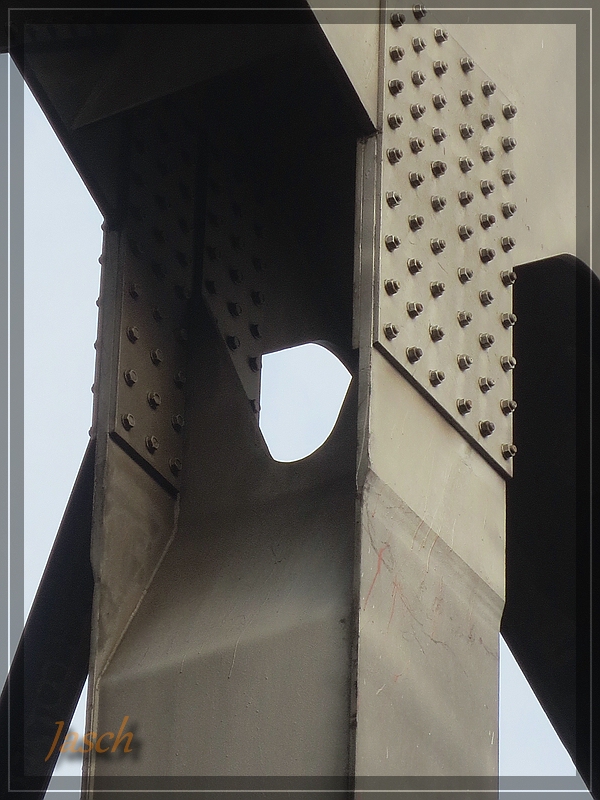

-Vergleich der Streben Original und Modell
unterer Teil
oberer Teil
Das soll es erstmal wieder gewesen sein.
