----Bauwoche 2----

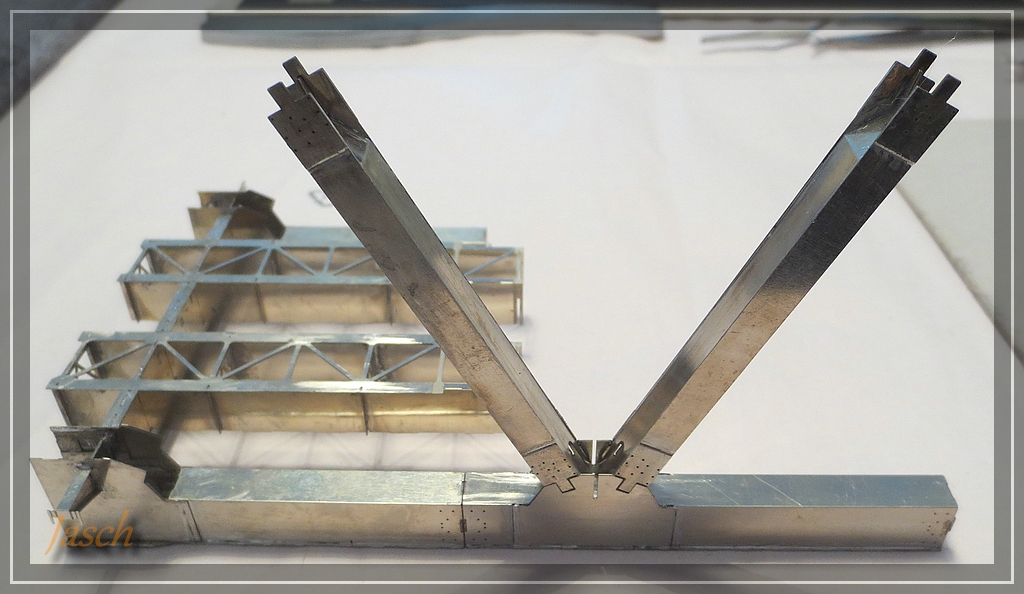

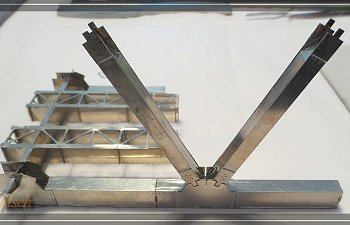

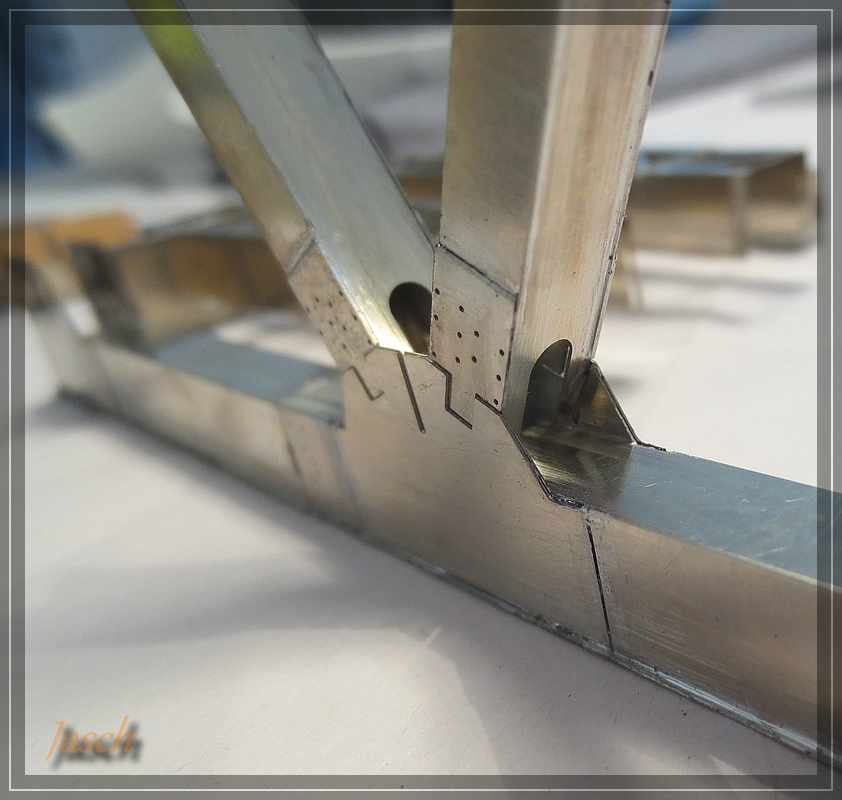

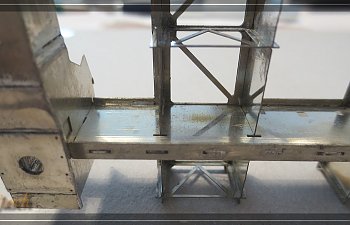

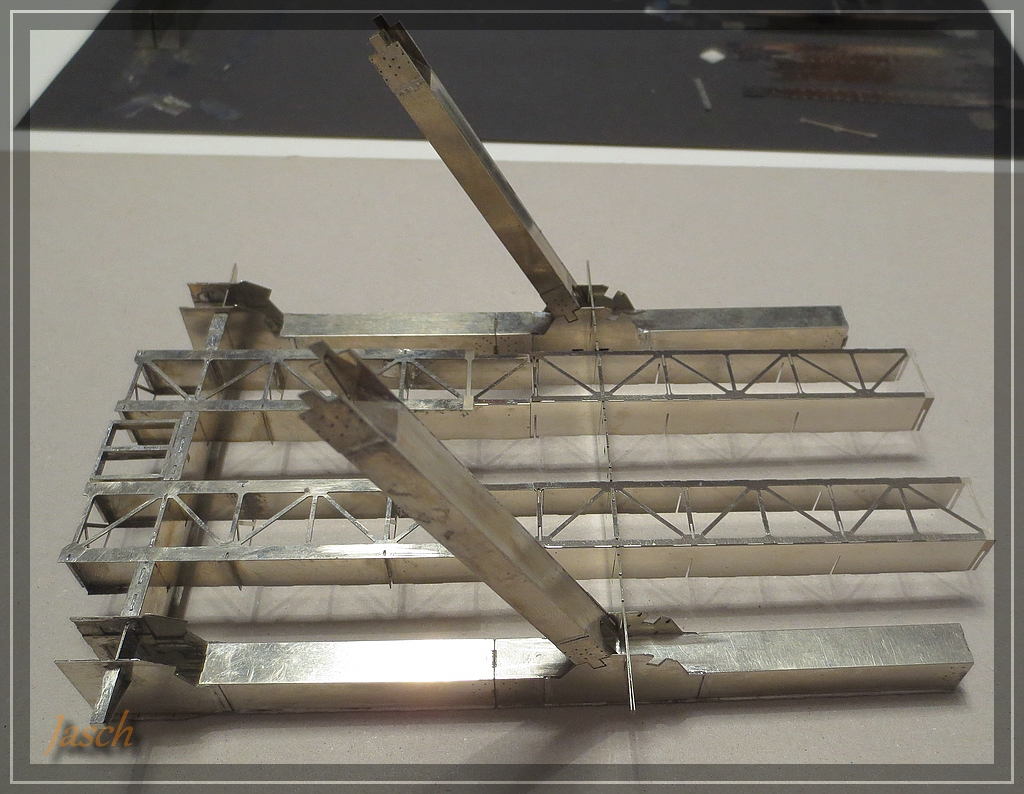

-die Diagonalstreben passen augenscheinlich so wie sie gezeichnet sind, die Rastungen erfüllen ihre Funktion
Das Verlöten der Kästen ist nicht ganz so einfach, mit etwas Übung aber gut zu händeln. Die Streben bestehen aus 5 einzelnen Teilen. Die seitlichen Teile haben Einätzungen in denen, die am Ende der Strebe nach innen gehenden Teile, einrasten. Diese habe ich bei der zweiten Diagonale erst gebogen als ich die Seitenteile schon verlötet habe, ist einfacher. Ich werde bei den nächsten Streben Fotos davon machen. Die Streben stehen noch lose in ihrer Position.

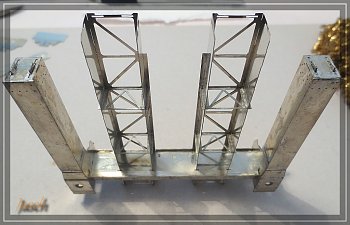

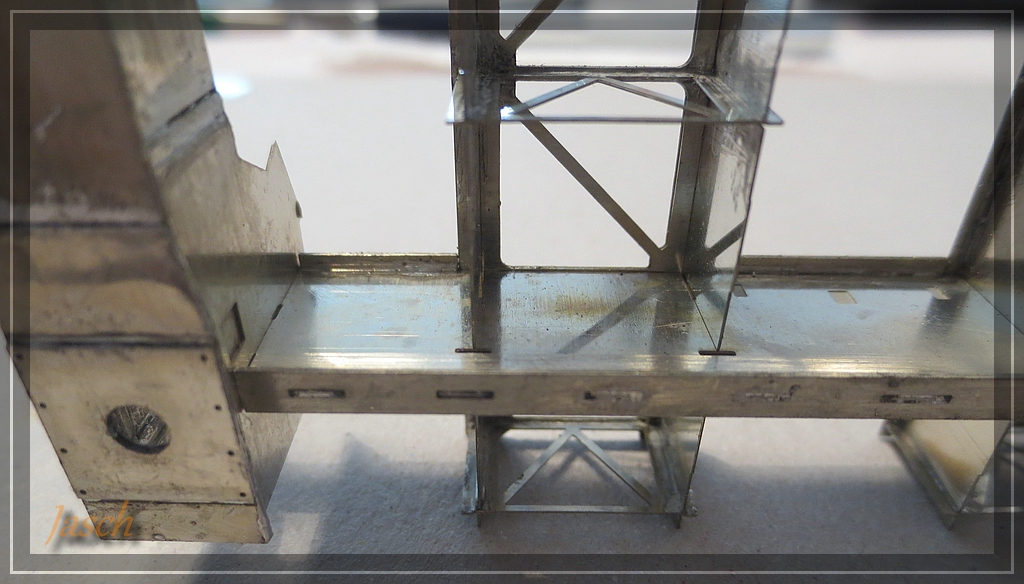

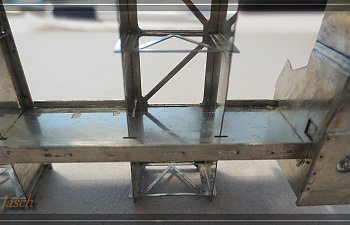

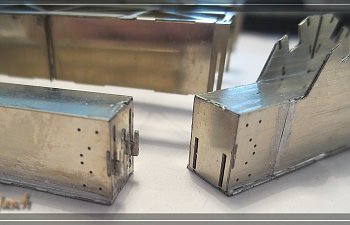

-das Anfangsteil (Brückenkopf Magdeburger Seite) ist verlötet

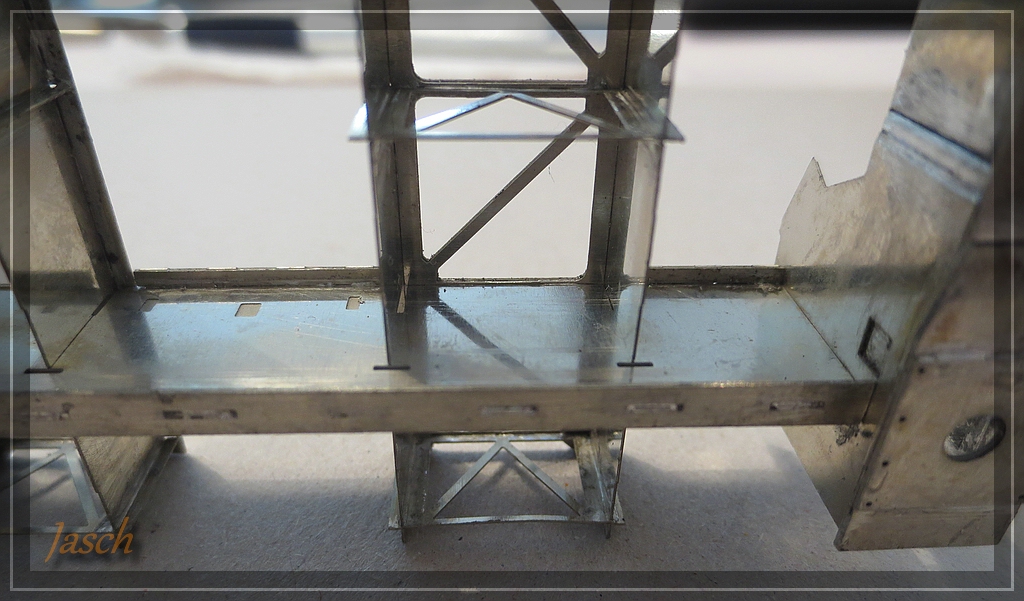

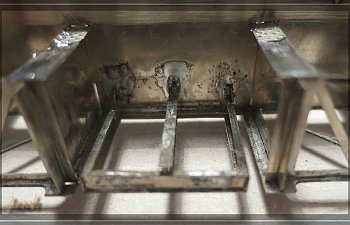

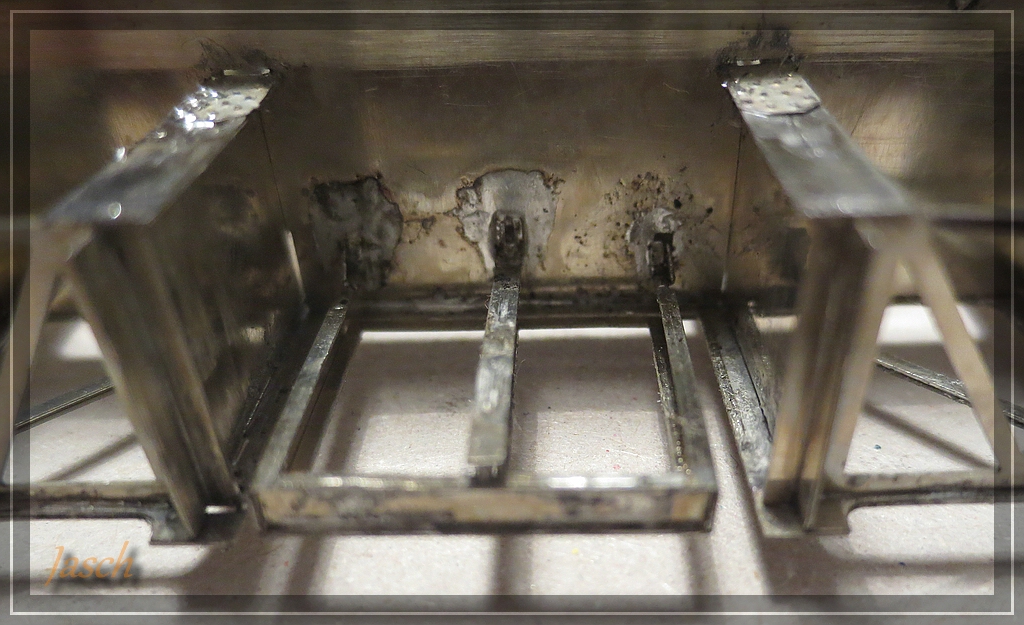

Am Anfangsteil sind jetzt auch die unteren Abschlüsse am Fahrbahnträger mit den Schraublaschen verlötet.
Der Träger der mittleren Abdeckgitter ist angebaut.
sieht auf dem Bild schlimmer aus als in echt

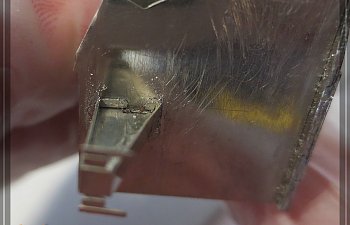

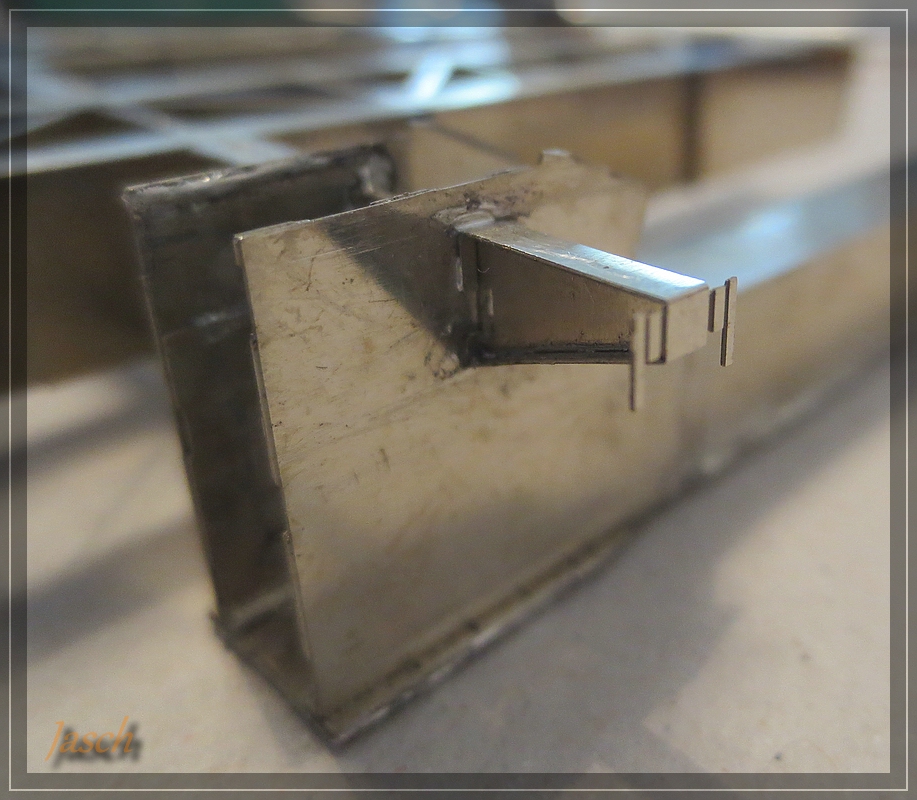

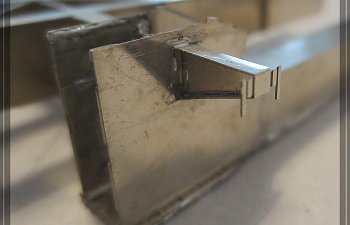

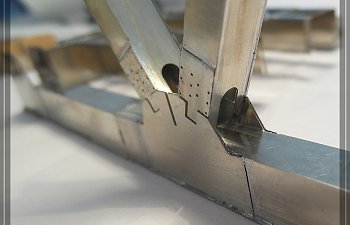

-seitliche Verstärkung/ Profil welche den äußeren Laufsteg und das Geländer trägt
Beim Zeichnen ist mir dort ein Fehler unterlaufen, da die kleinen "Nupsis" die das äußere Profil halten in die falsche Richtung zeigen. Das Teil wird um das dreieckige Teil, welches aus dem Kasten ragt, rum gelegt. Das passt da auch die Anschraublaschen unterschiedlich lang sind und diese an ihrer richtigen Position liegen.

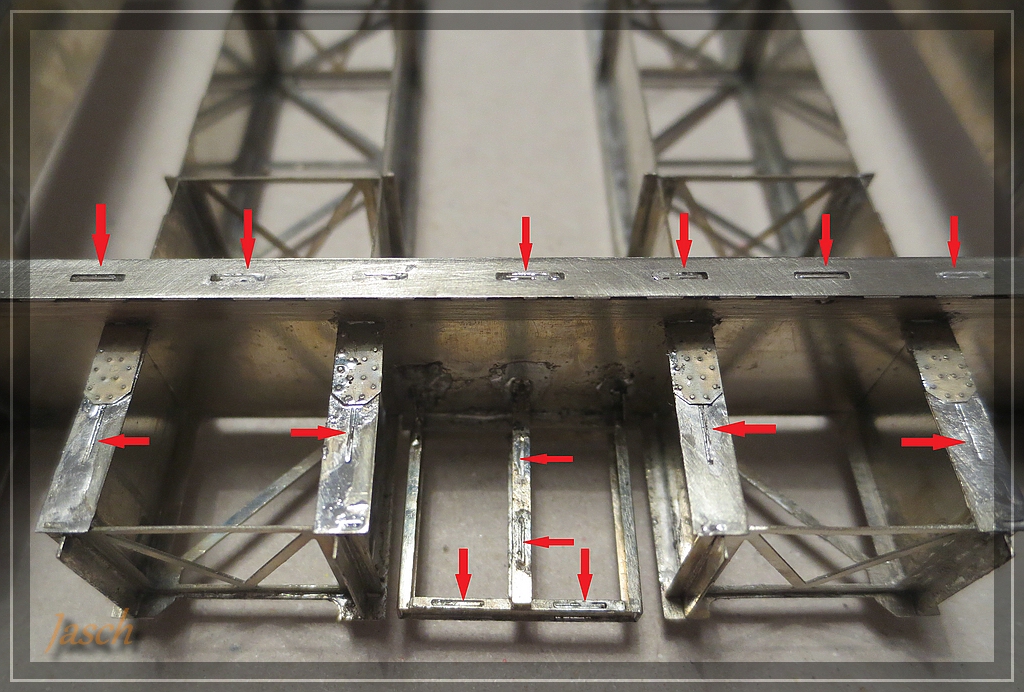

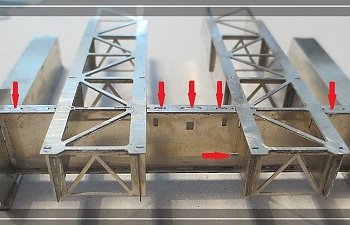

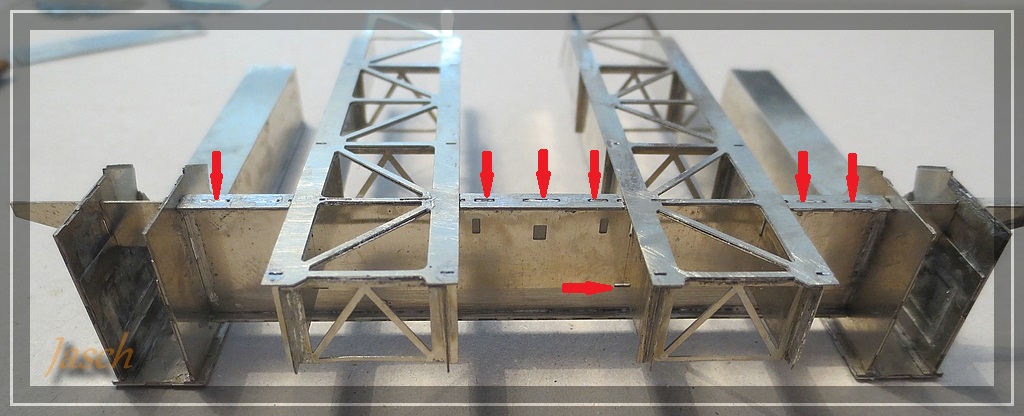

Es muss doch noch einiges korrigiert werden. Ich habe noch einige Kleinigkeiten gefunden die verändert werden sollten. Vieles eher optisch, da mir die "Löcher" von der Konstruktion missfallen, dachte diese beim Löten zu verschließen, was aber nicht 100% klappt.

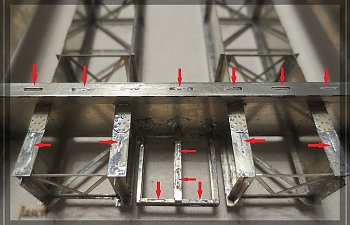

-Beispiele

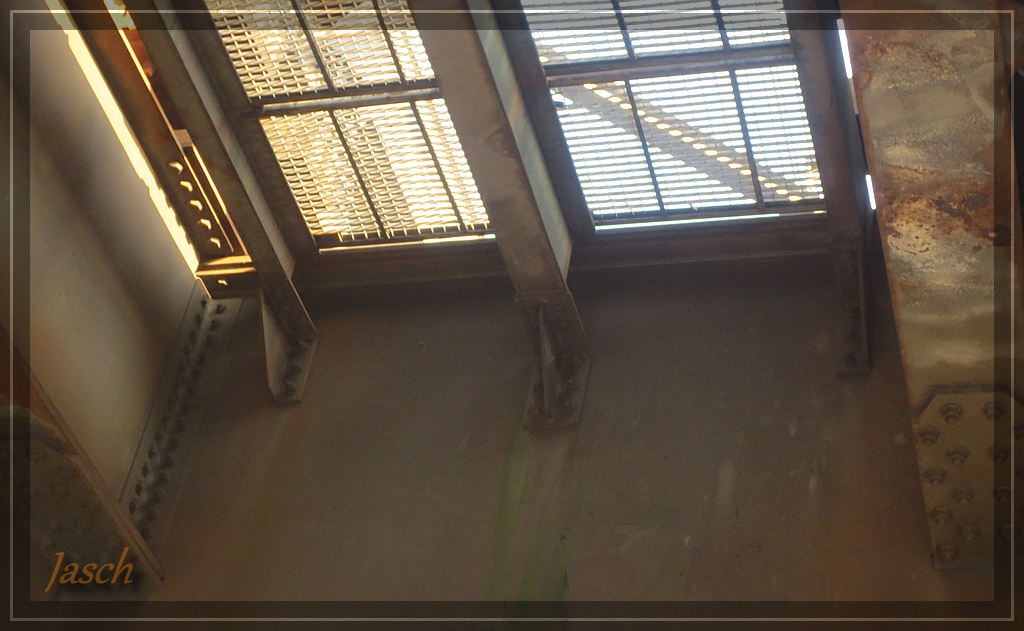

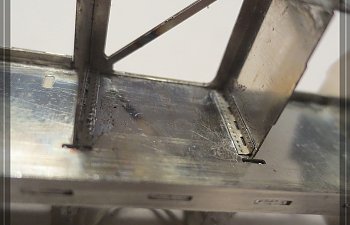

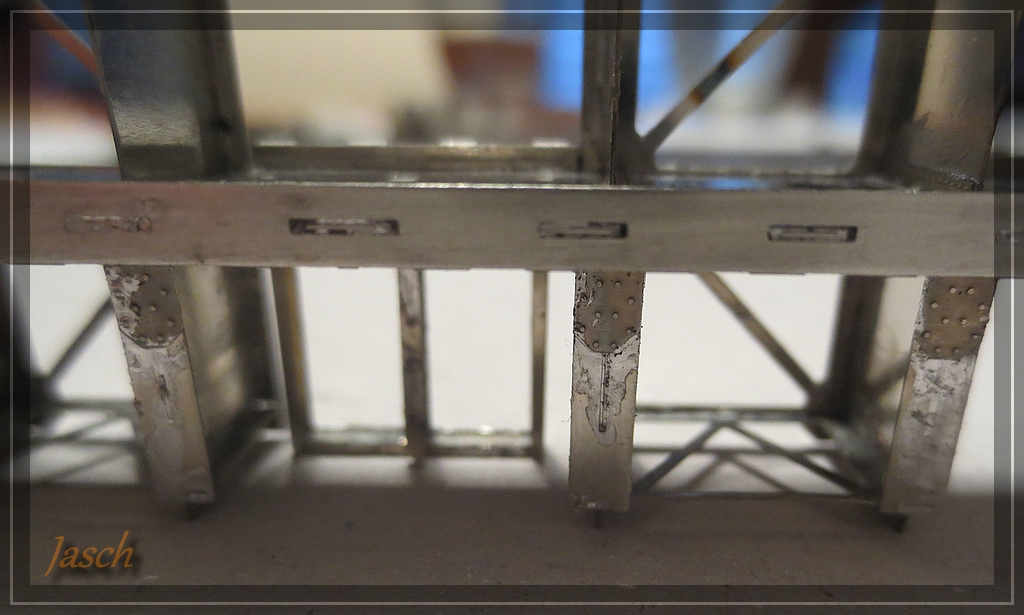

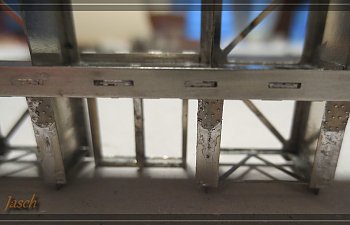

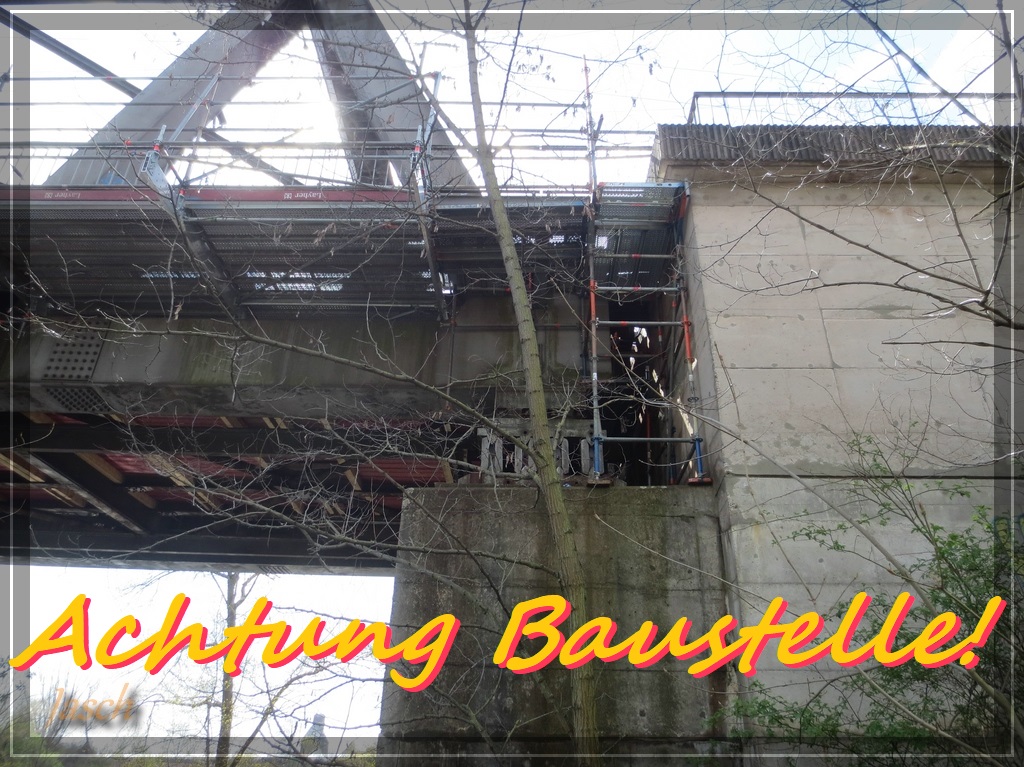

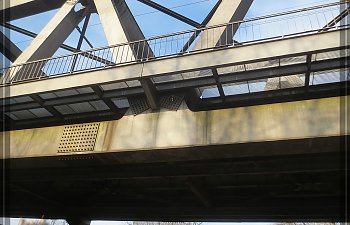

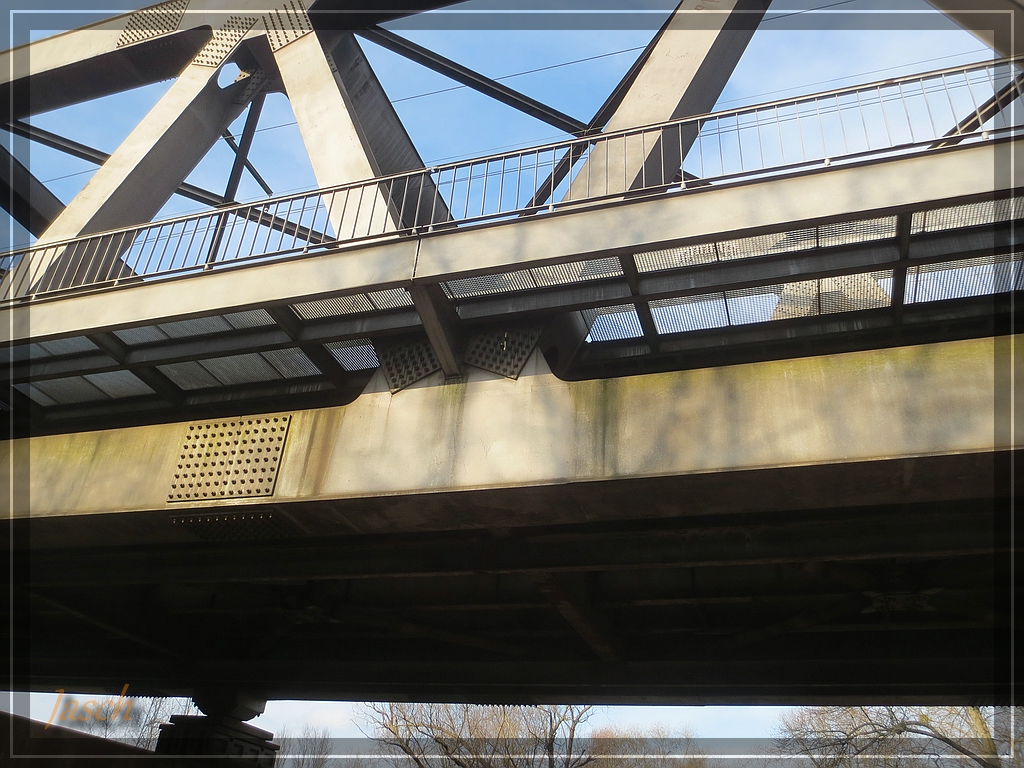

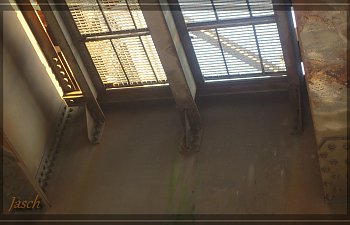

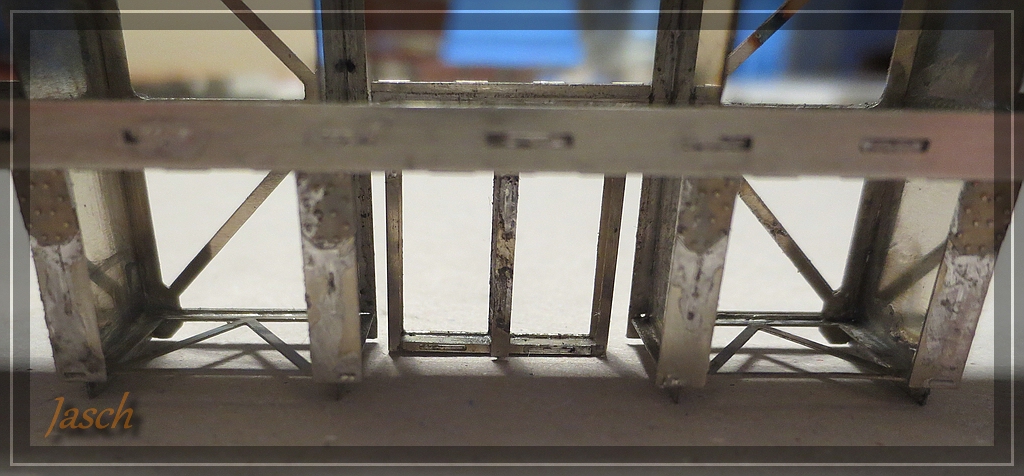

Auch bei den um 90° gefalteten Anschraubflächen zwischen Fahrbahnträger und Querträger gefällt mir die zu sehende Lücke im Knick nicht. Diese ist nur 0,2mm! fällt aber sofort ins Auge. Das Vorbildbild zeigt auch was ich meine.
Die Zeichnung ist so gut wie fertig überarbeitet. Ich warte aber noch auf die schon verschickten Testteile, da dort auch noch von den Anschraubplatten eine Probe bei ist.

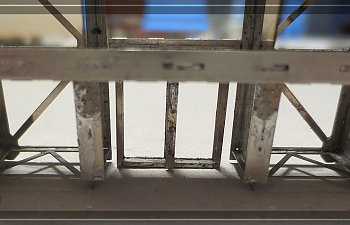

Die Lücke unter den Fahrbahnträger ist auch falsch, zog sich von Anfang an durch die Zeichnung, mittlerweile schon x Jahre.

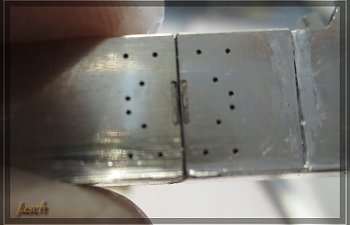

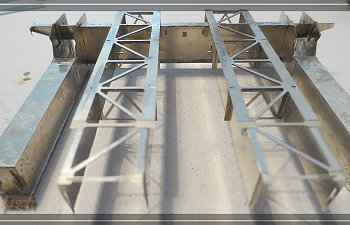

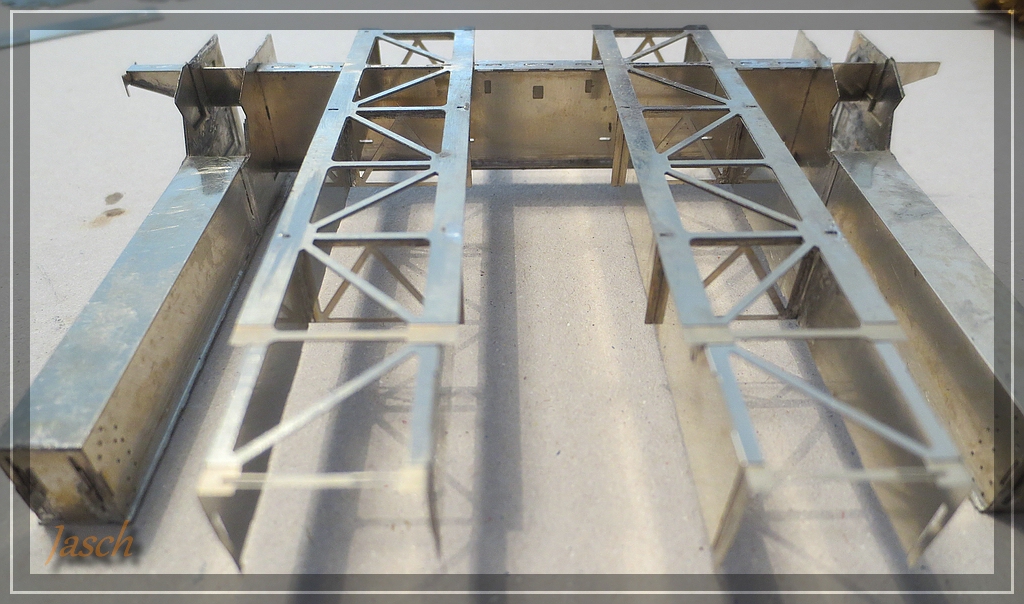

-positiver Test

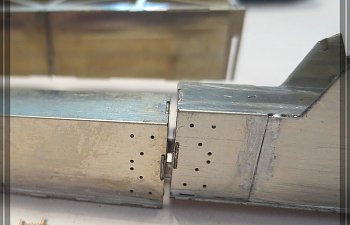

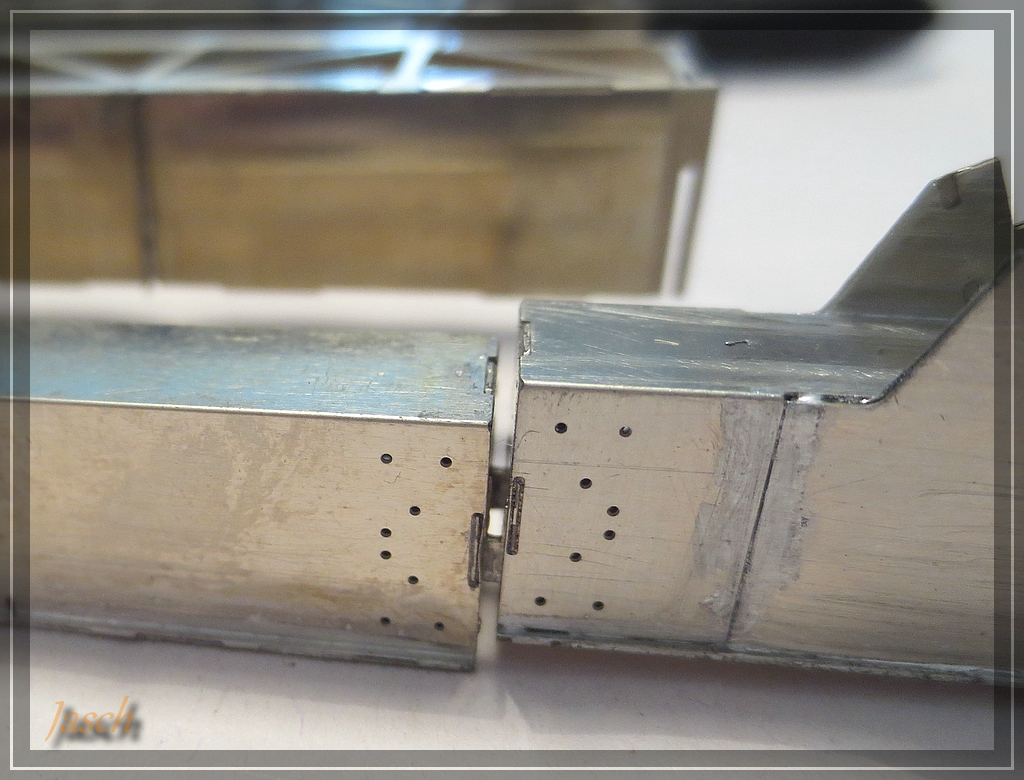

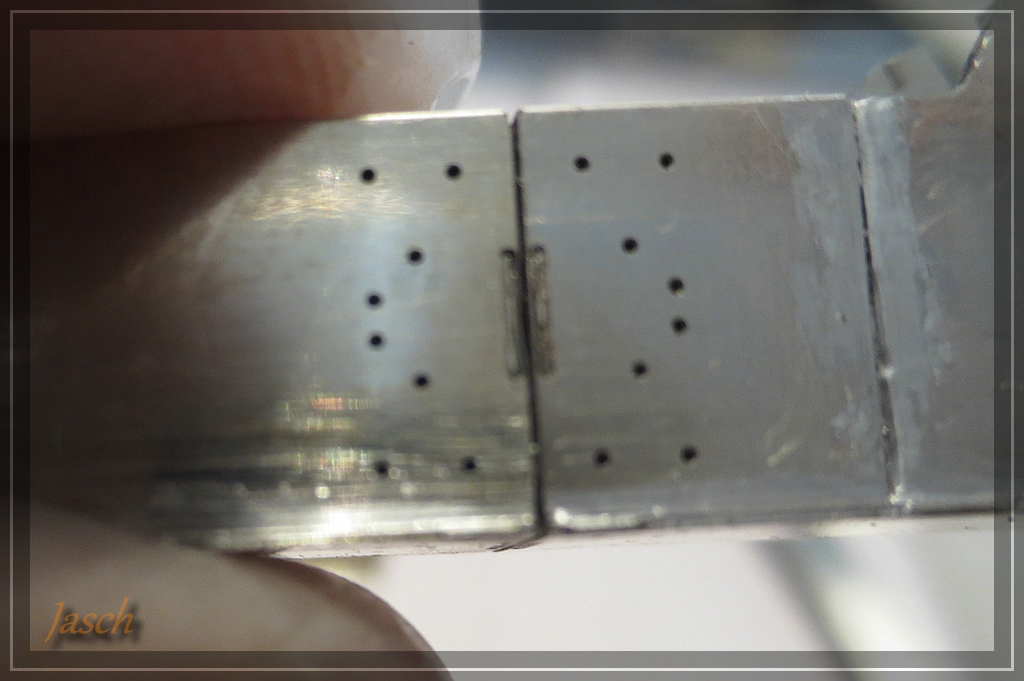

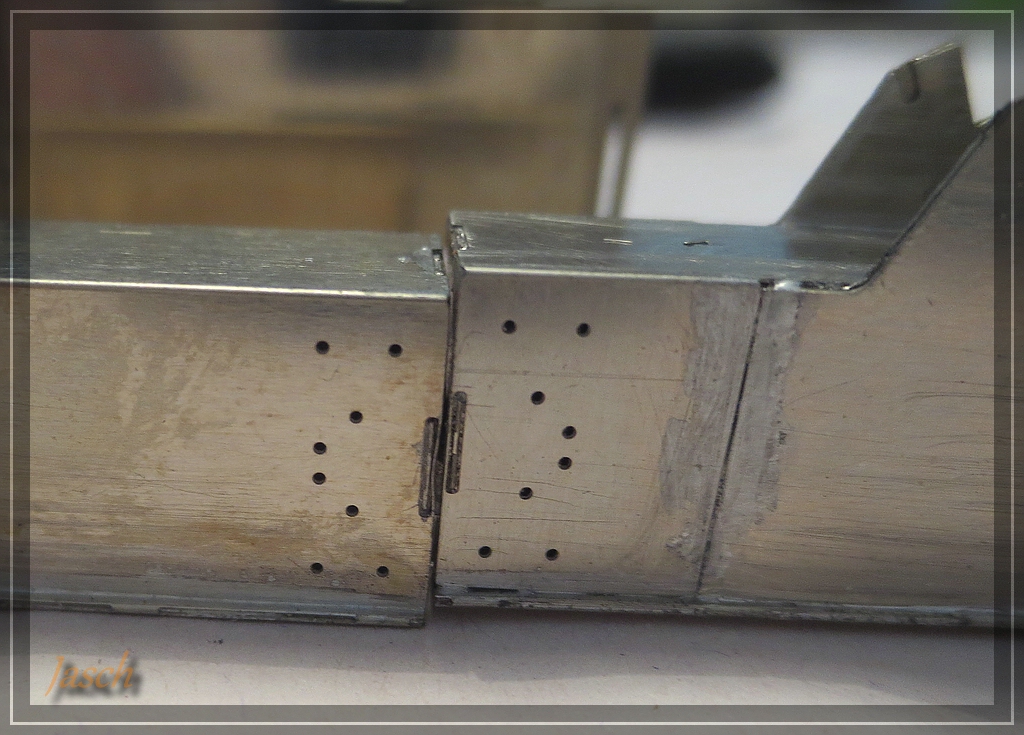

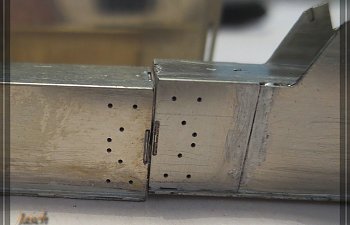

Für funktionierend befunden habe ich meine Verbindungsmöglichkeit der Einzelteile. Auf eine Platine passt nun mal nur ein Feld, bzw. auch nur ein Teil davon.
Pro Feld müssen 1,5 Platinen herhalten.
auf dem letzten Bild hängt der rechte Träger nur am linken

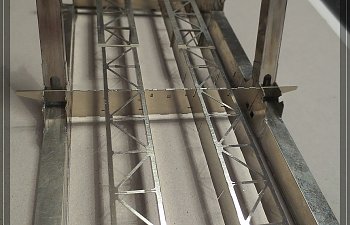

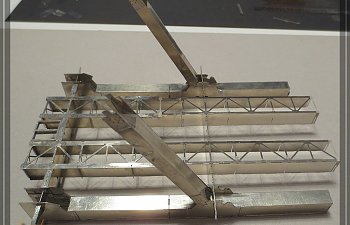

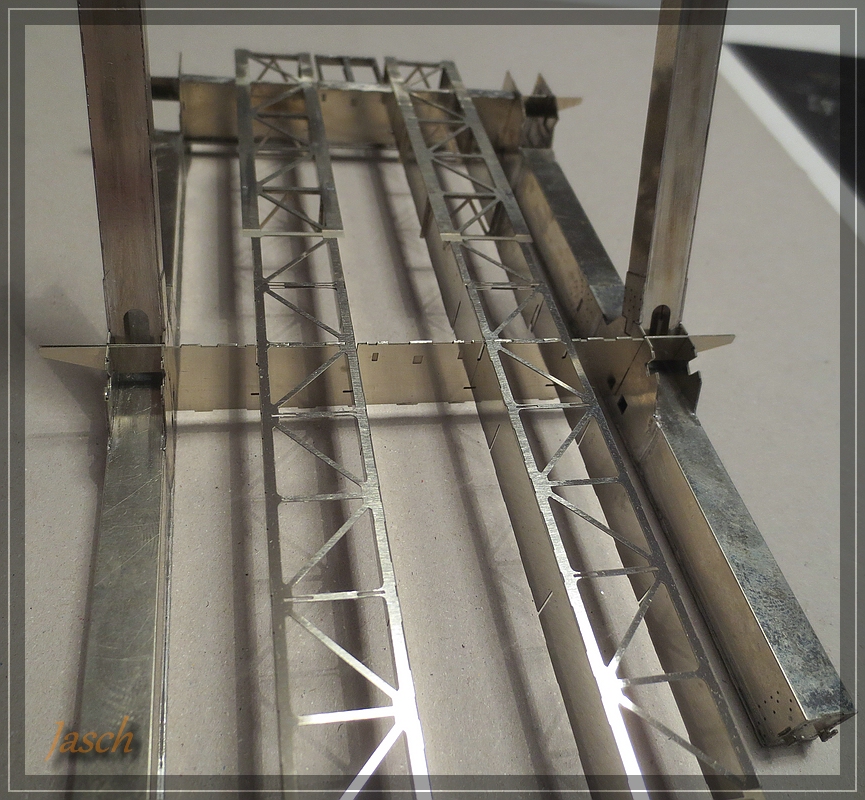

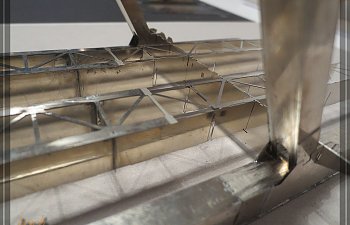

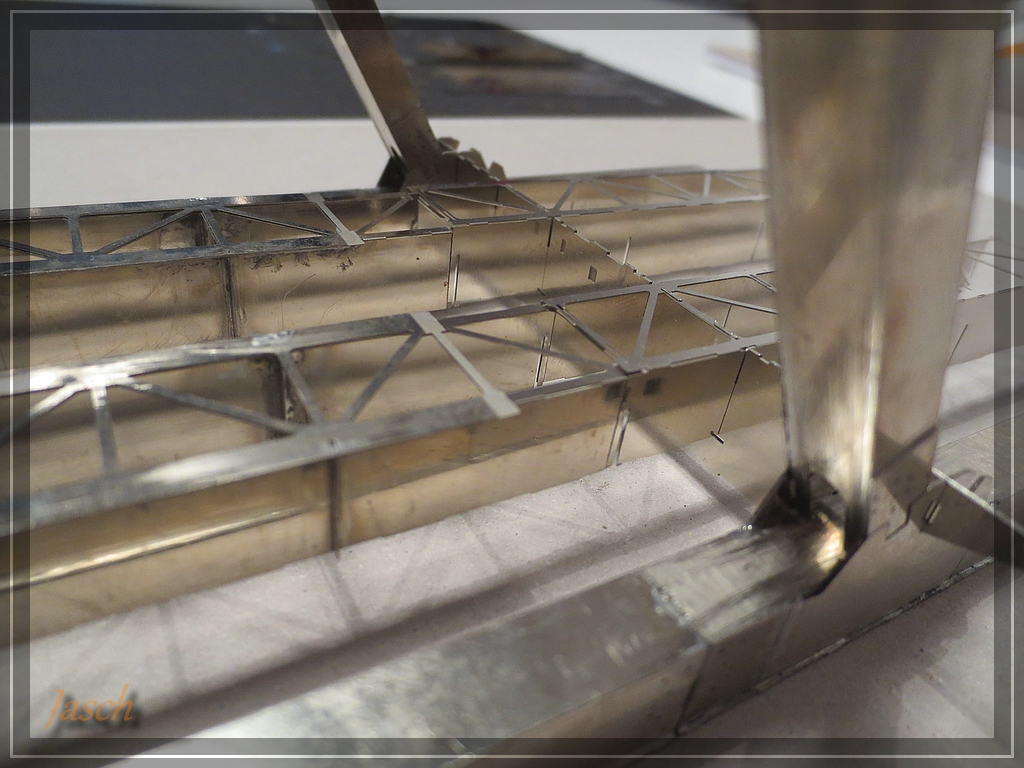

-Feld Nr. 2 in Arbeit
Um die ganz oben gezeigten Diagonalen auch mal einbauen und testen zu können musste das zweite Feld begonnen werden. Das System mit stecken, überlappen und verbinden passt gut.
Ich werde jetzt erstmal die oberen Träger verlöten und die Verbindung zu den unteren Trägern testen und begutachten. Die Diagonalen Feldverstrebungen unten wie oben sind ebenfalls in der Mache.

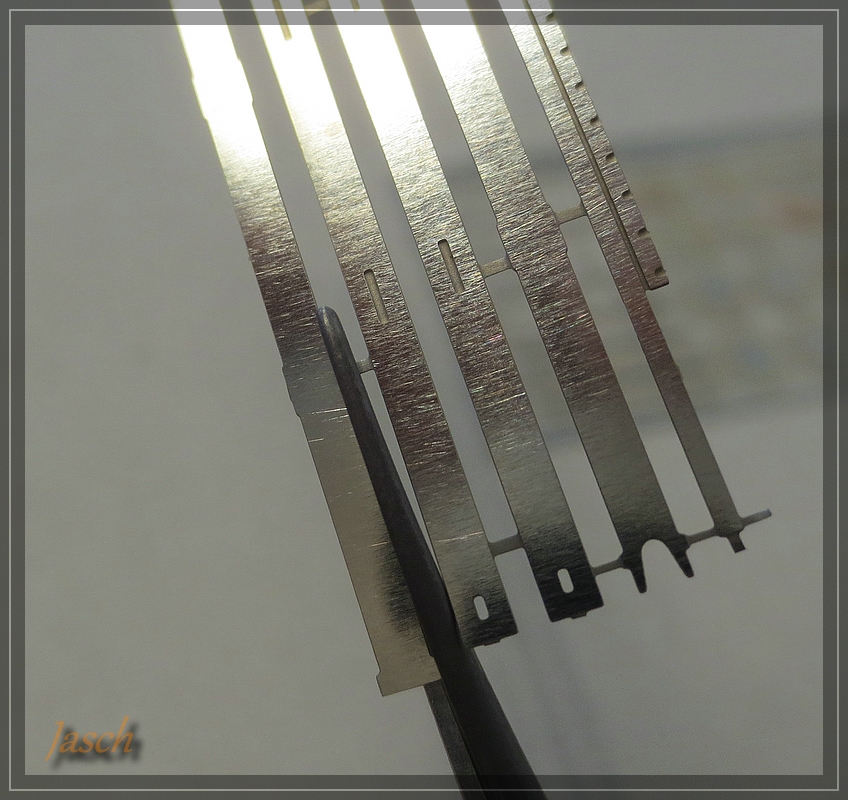

-Tip den auch @Grischan schon schrieb

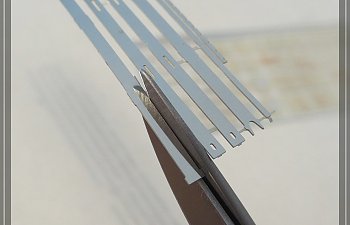

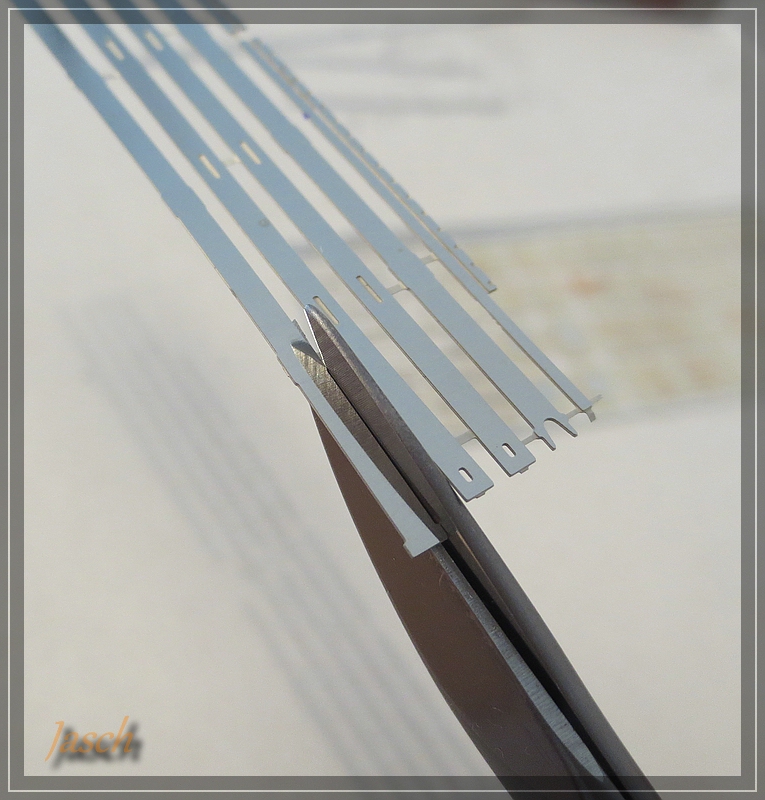

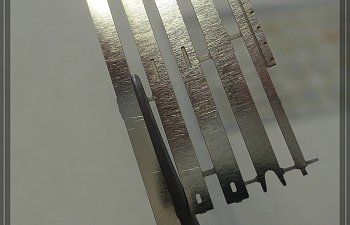

Die Teile sind so gezeichnet, dass ein Rechtshänder beim raustrennen der Teile kaum Nacharbeit mehr an den Ätzteilen hat. 1mm Platz reicht für eine gute Nagelschere völlig aus.
