Vorbild Severočeská transverzálka Teil 3

von vozmistr · 17. September 2020 · ·
Kategorien:
  1. Von Česká Lípa nach Mimoň

    In den Jahren 1896-1900 wurde von der k.k. privilegierten Aussig-Teplitzer Eisenbahn-Gesellschaft A.T.E./ATE (auch Ústecko-teplická dráha ÚTD) zwischen Settenz (Řetenice) und Reichenberg (Liberec) die sogenannte Nordböhmische Transversalbahn (Severočeská transverzálka) erbaut.

    Als Fortsetzung der bisherigen Beiträge möchte ich nun die Strecke Česká Lípa - Liberec (trať 086) in zunächst zwei Teilen in Wort und Bild präsentieren. Die Kilometrierung geht dabei von Řetenice aus. Die Strecke Česká Lípa - Liberec wird als Hauptbahn betrieben und feierte bei dieser Bereisung zufällig gerade das 120-jährige Jubiläum.

    Česká Lípa město/Böhmisch Leipa Teplitzer Bahnhof (Bahn-km 85,6) bis 1989
    Die ATE-eigene Station Česká Lípa město lag unweit des BNB-Bahnhofes Česká Lípa. Sie diente dem Personen- und Güterverkehr sowie der Fahrzeugversorgung und dem Unterhalt.
    Da die durchgehende Relation Řetenice - Liberec nie die ihr zugedachte Bedeutung erlangte, baute die ČSD 1989 eine neue Bahnhofsausfahrt in Richtung Liberec um Zügen der Direktverbindung Děčín - Liberec das Kopfmachen zu ersparen. Das fortan nur noch im Güterverkehr oder zur Fahrzeugabstellung genutzte Areal des ATE-Bahnhofes wurde im Rahmen der jüngsten Bahnhofsmodernisierung vom Zufahrtsgleis getrennt aber erst teilweise zurückgebaut.

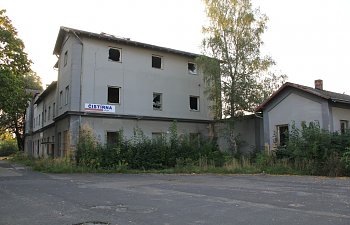

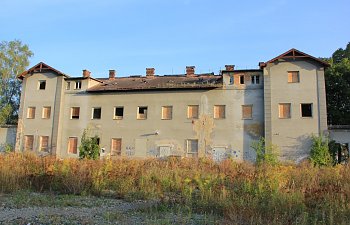

    Bild 1: Česká Lípa město (Böhmisch Leipa Teplitzer Bahnhof), EG, Straßenseite

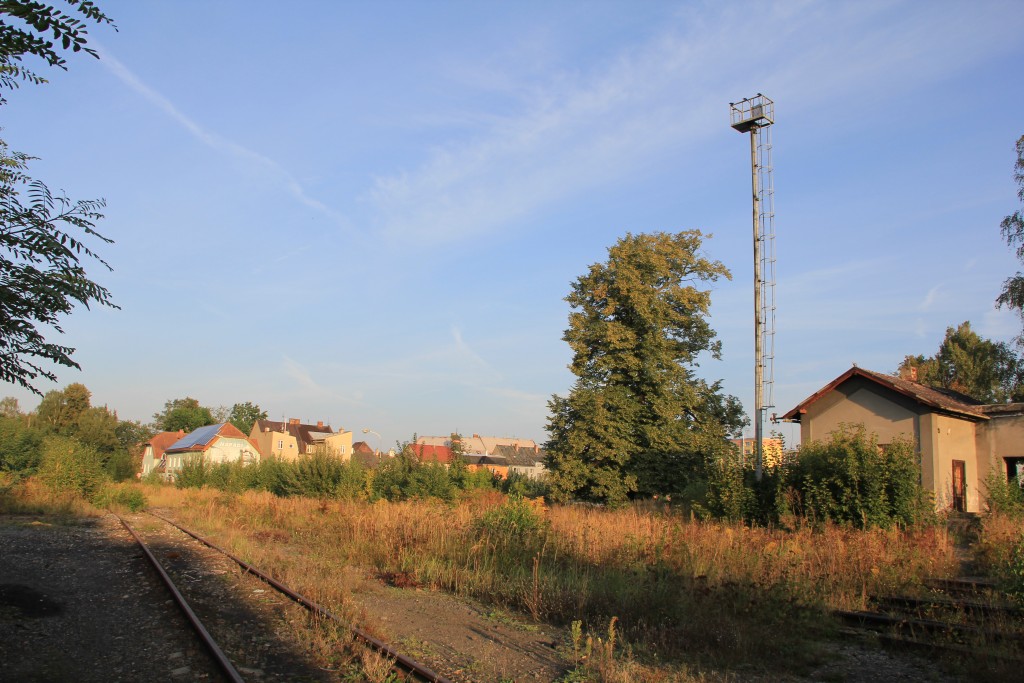

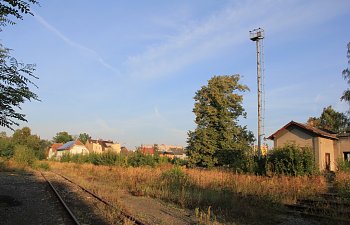

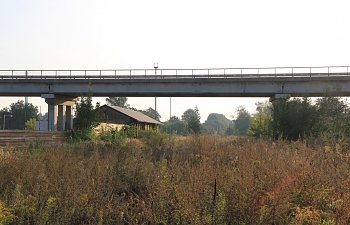

    Bild 2: Česká Lípa město, Blick Richtung Hauptbahnhof, es gibt noch einzelne Gleisreste

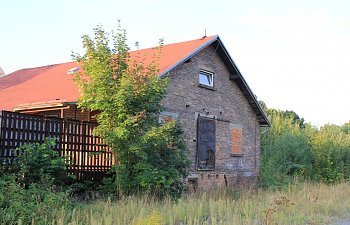

    Bild 3: Česká Lípa město, Nebengebäude

    IMG_5742.JPG IMG_5743.JPG
    Bild 4-5: Česká Lípa město, EG, Gleisseite

    Bild 6: Česká Lípa město, Blick Richtung Liberec


    Staré Lípa/später: Dobranov/Dobern (Bahn-km 88,X) bis 1989
    Der Haltepunkt Dobranov lag zuletzt am durchgehenden Streckengleis. Es gibt ein massiv gebautes EG. Nach einer alten Karte war früher noch ein Nebengleis für den Güterverkehr vorhanden. Die Bahntrasse wird heute als Radweg genutzt.

    IMG_5746-Dobranov.JPG IMG_5747.JPG

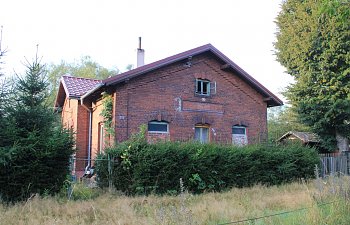

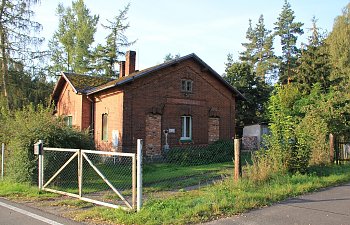

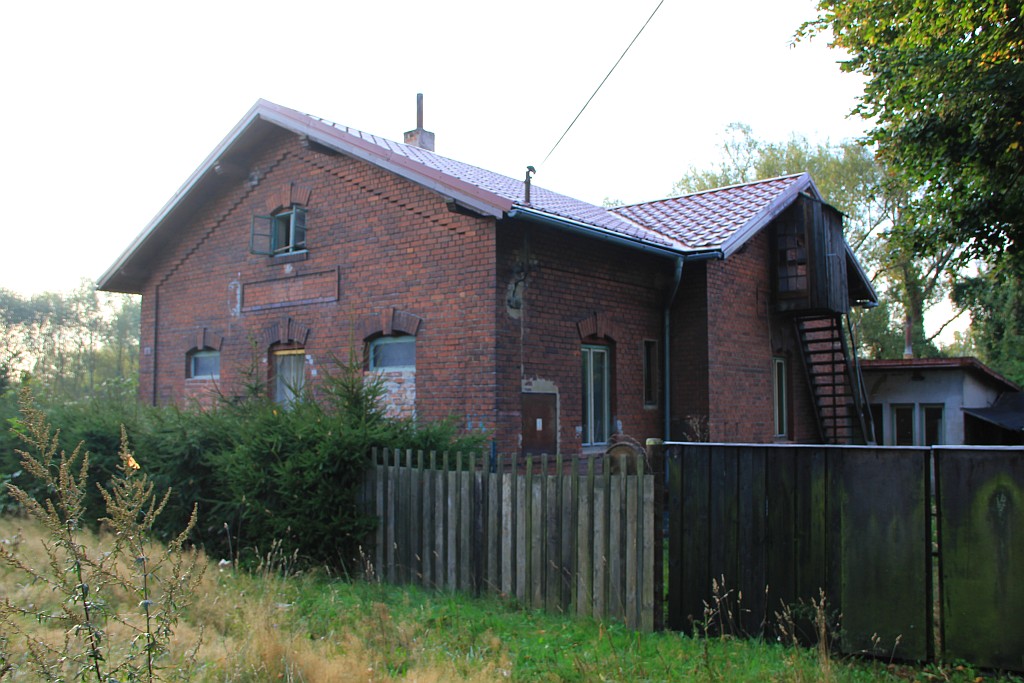

    Bild 7-8: Dobranov (Dobern), EG

    Vlčí Důl/Wolfsthal/zeitweise: Wolfsthal-Leskenthal (Bahn-km 91,0) bis 1989
    Der Haltepunkt Vlčí Důl lag am durchgehenden Streckengleis. Es gibt ein massiv gebautes EG. Auf Grund der Platzverhältnisse ist davon auszugehen, dass kein Nebengleis vorhanden war.

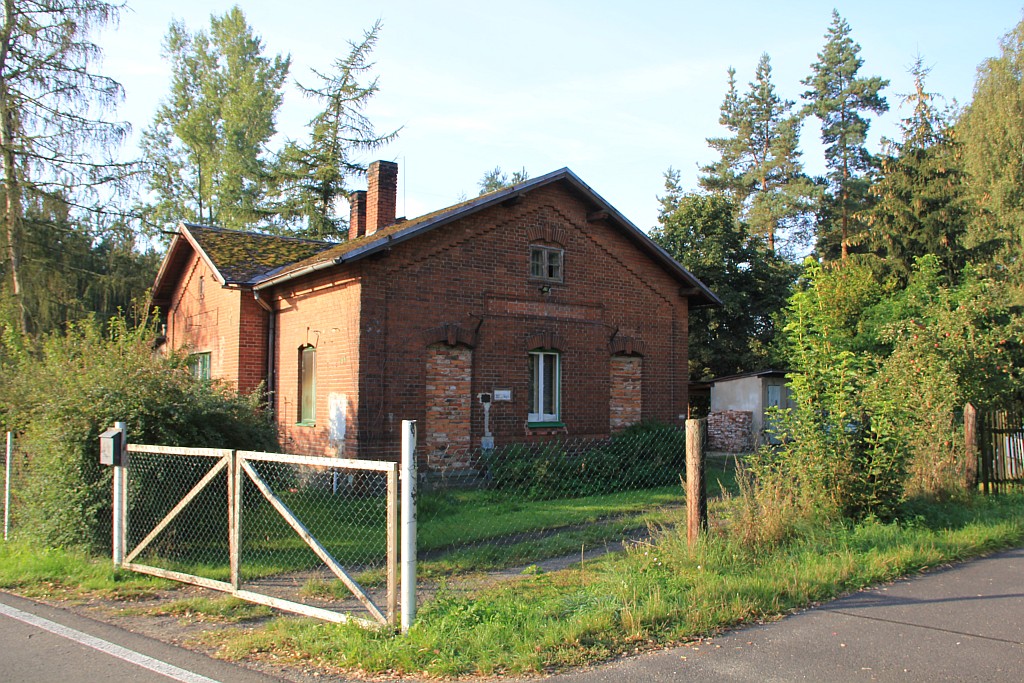

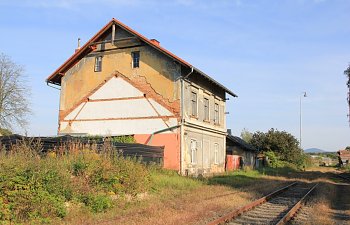

    Bild 9: Vlčí Důl (Wolfsthal), EG

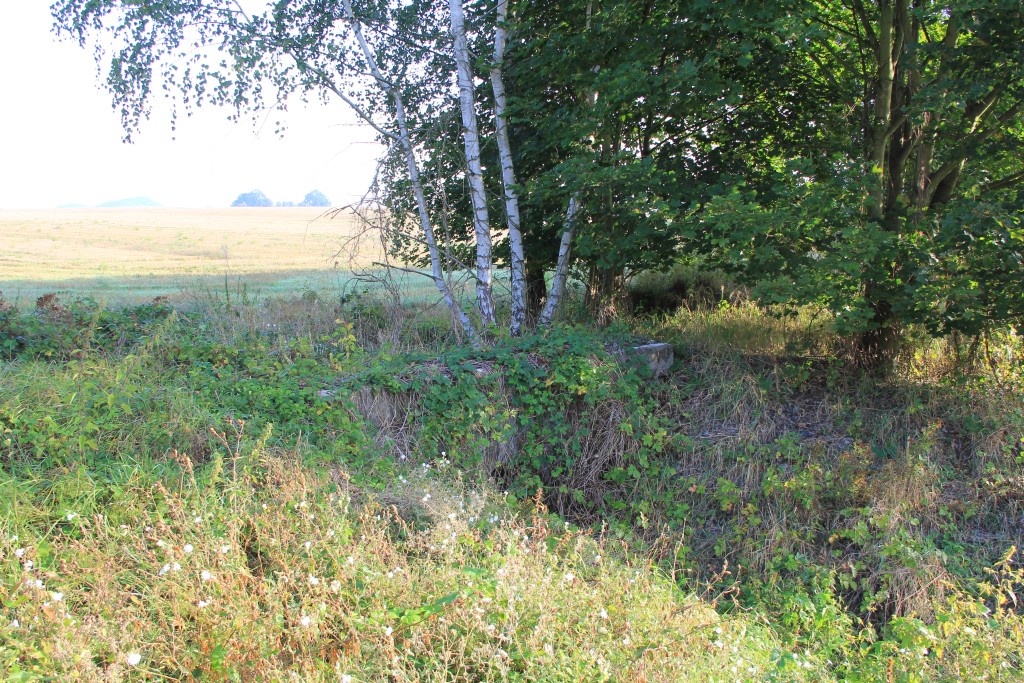

    Bild 10: Durchlass unter der alten Bahntrasse


    Výhybna Žizníkov (Bahn-km neu 5,0/89,5) ab 1989
    Die Abzweig- und Ausweichstelle výh. Žizníkov ermöglicht Zugkreuzungen auf der Strecke nach Liberec und stellt über einen Gleisbogen eine Verbindung zur Strecke nach Bakov nad Jizerou aus Richtung Liberec her. Diese Fahrtmöglichkeit wird gelegentlich im Güterverkehr sowie von den Trilex-Saisonzügen „Máchač“ nach Doksy genutzt.

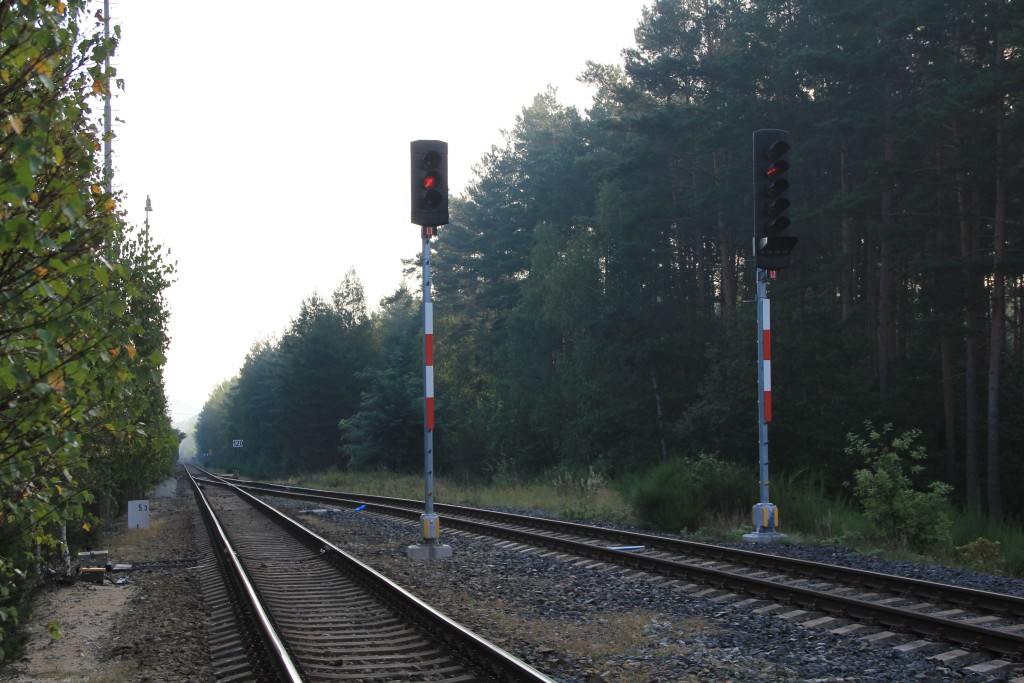

    Bild 11: Výhybna Žizníkov, Blick Richtung Liberec

    Bild 12: Výhybna Žizníkov, Blick Richtung Česká Lípa/Bakov nad Jizerou

    IMG_5750b.JPG IMG_5750c.JPG

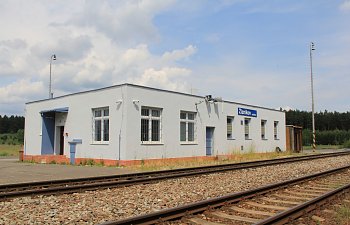

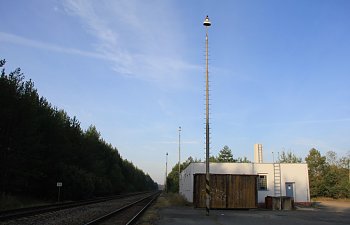

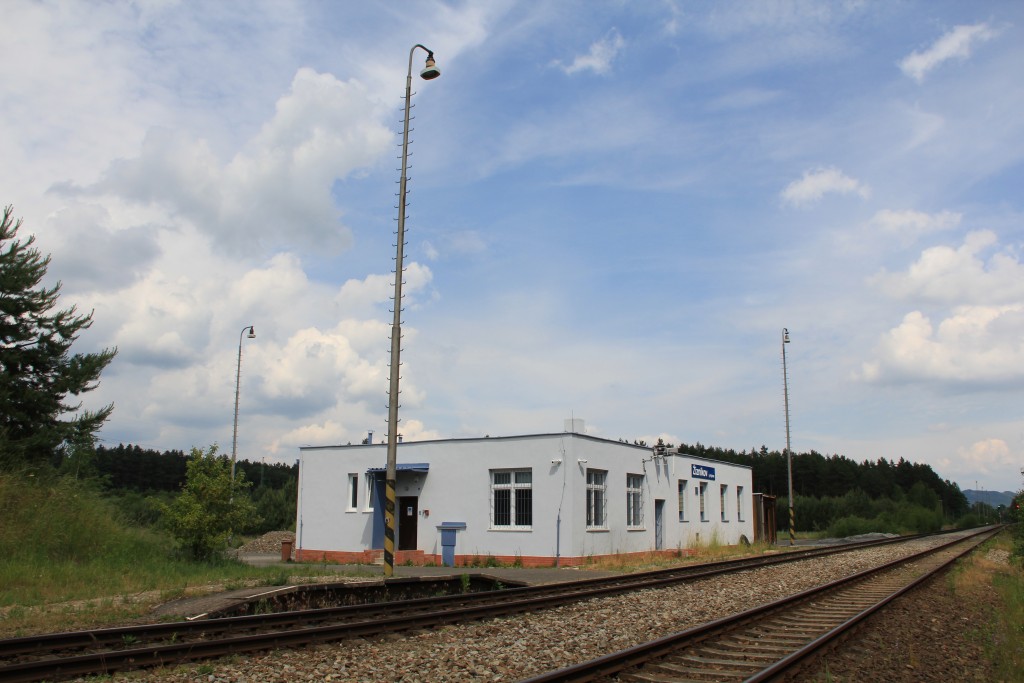

    Bild 13-14: Výhybna Žizníkov, modernisiertes, unbesetztes Stellwerk


    Vlčí Důl-Dobranov (Bahn-km neu 91,0) ab 1989
    Der Haltepunkt Vlčí Důl-Dobranov liegt am durchgehenden Streckengleis.

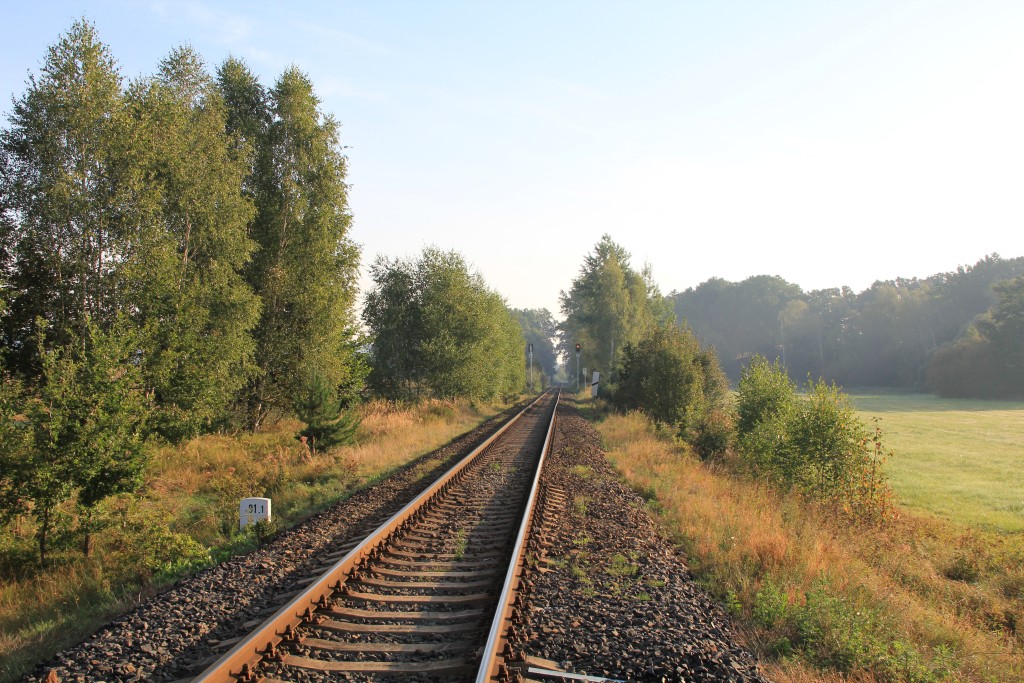

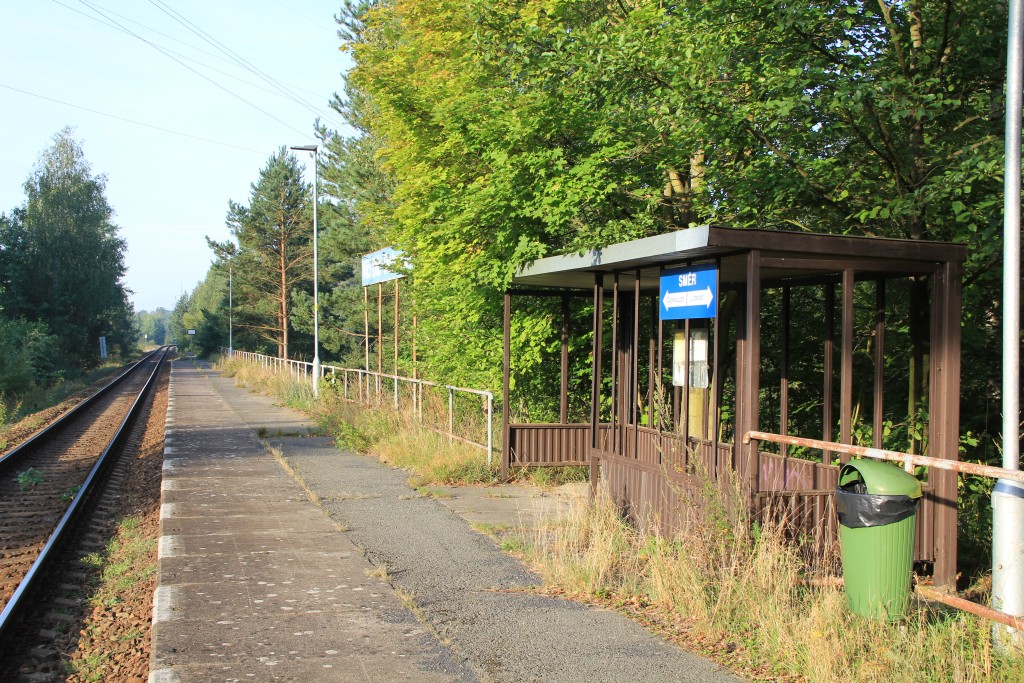

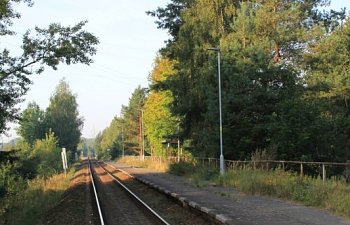

    Bild 15: Vlčí Důl-Dobranov, Blick Richtung Liberec

    Bild 16: Vlčí Důl-Dobranov, Blick Richtung Česká Lípa

    Bild 17: Vlčí Důl-Dobranov, Wartehalle

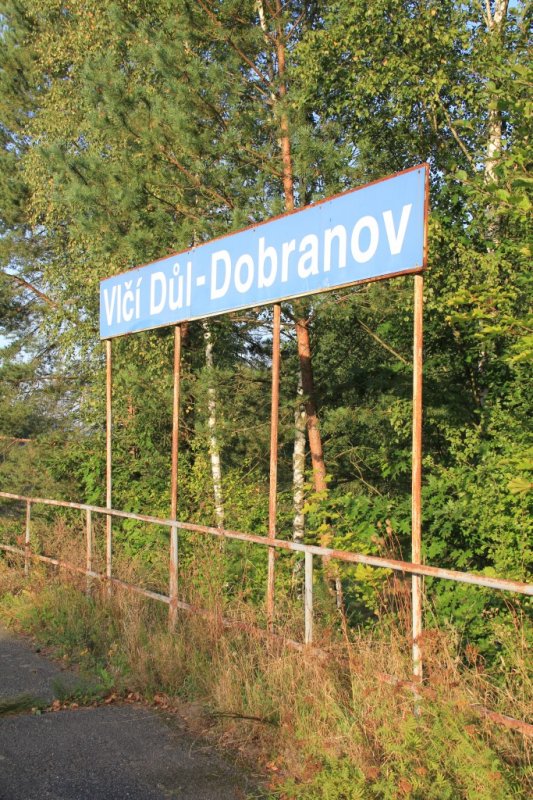

    Bild 18: Vlčí Důl-Dobranov, Stationstafel

    Bild 19: Vlčí Důl-Dobranov, Personenzug Os 6602 nach Děčín hl.n. (ČD-Triebwagen der Reihe 844)


    Zákupy/Reichstadt (Bahn-km 93,4)
    Der heutige Bahnhof Zákupy hat zwei Kreuzungsgleise. Im Zuge einer provisorischen Modernisierung wurden alle Nebengleise entfernt. Die Station ist im Vorgriff einer 2020-2022 geplanten Streckenverlegung bereits kein planmäßiger Verkehrshalt mehr und wird zukünftig aufgegeben. Früher bestanden Nebengleise für den Güterverkehr und ein Anschluss zu einer Zuckerfabrik.

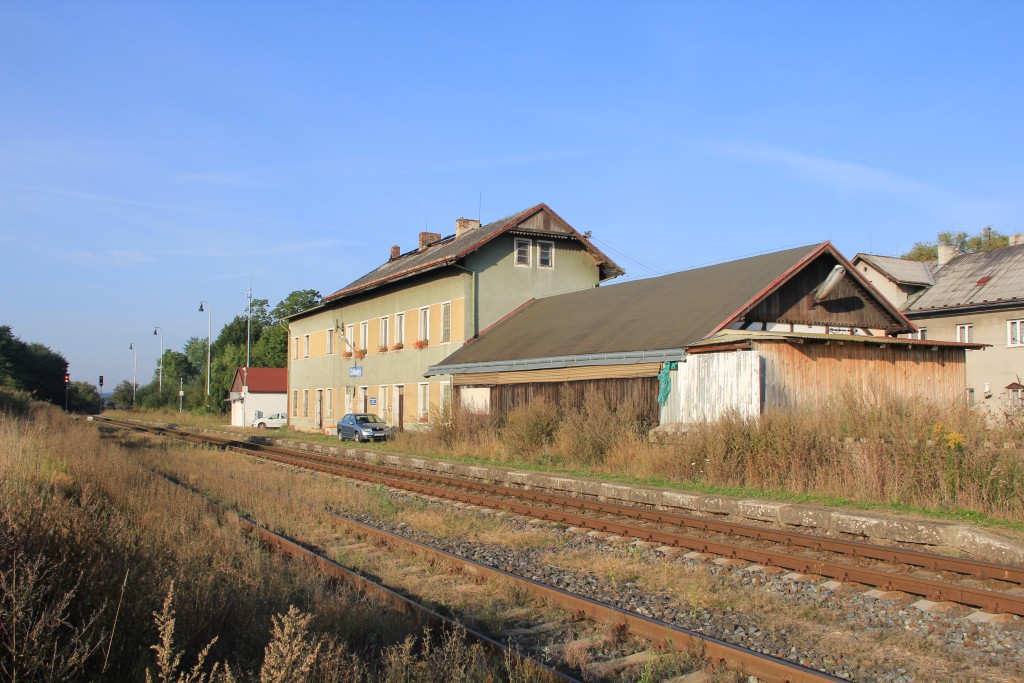

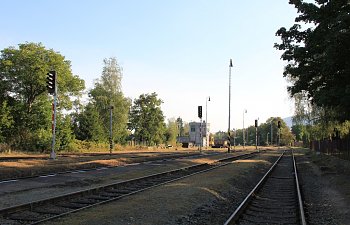

    Bild 20: Zákupy (Reichstadt), Blick Richtung Liberec

    Bild 21: Zákupy, Blick Richtung Česká Lípa

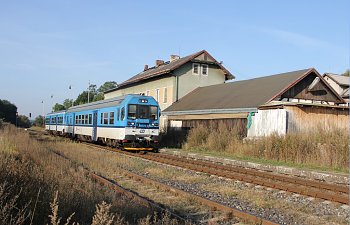

    Bild 22: Zákupy, Schnellzug R 1383 nach Liberec (ČD-Triebwagenzug der Reihe 843/043)

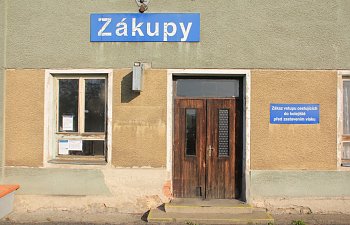

    Bild 23: Zákupy, EG, Detail


    Božíkov/Götzdorf (Bahn-km 94,6) neu Zákupy-Božíkov
    Der Haltepunkt Božíkov liegt am durchgehenden Streckengleis. Es gibt ein massiv gebautes EG. Auf Grund der Platzverhältnisse ist davon auszugehen, dass kein Nebengleis vorhanden war. Im Zuge der geplanten Streckenverlegung wurde der gemeinsame Halt Zákupy-Božíkov eingeführt. Der Haltepunkt wird dazu mit verschwenkter Gleisachse neugebaut werden.

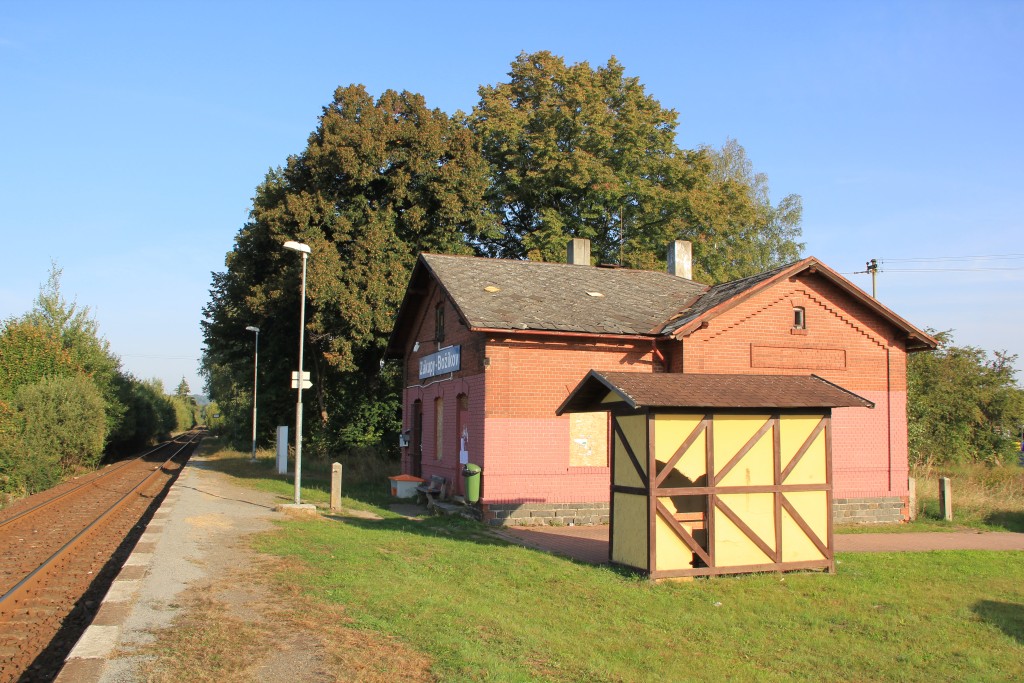

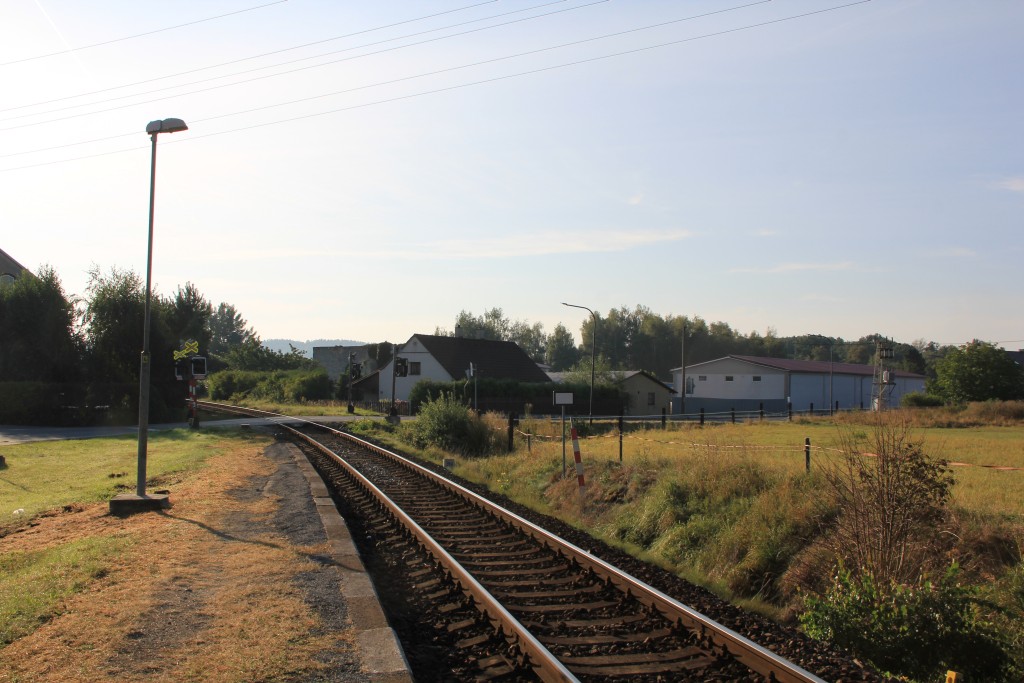

    Bild 24: Zákupy-Božíkov, Blick Richtung Liberec

    Bild 25: Zákupy-Božíkov, Blick Richtung Česká Lípa


    Odbočka Mimoň St.1/Abzweigstelle Niemes St.1 (Bahn-km 100,0)
    An der Westeinfahrt des Bahnhofs Mimoň liegt die Abzweigstelle odb. Mimoň St.1. Von hier aus führt die alte Trasse der 1883 von der ÖLEG eröffneten Lokalbahn Böhmisch Leipa - Niemes Richtung Stadtgebiet. Unterwegs gab es einige Industrieanschlüsse sowie eine Zweigstrecke zum Militärflugplatz Hradčany. Diese wurde nach 1992 abgebaut. Genutzt wird heute noch ein Anschluss eines Getreidesilos.


    Bild 26: Odbočka Mimoň St.1 (Abzweigstelle Niemes St.1)

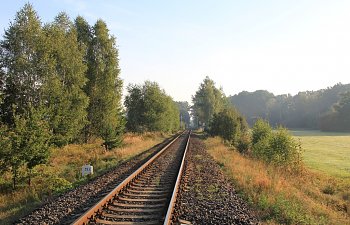

    Bild 27: Lokalbahnstrecke, Blick Richtung Mimoň staré nádraži

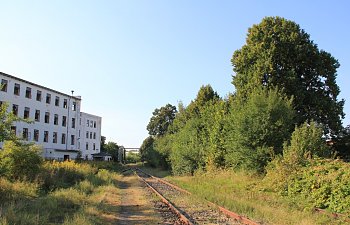

    Bild 28: Lokalbahnstrecke, Blick Richtung odbočka Mimoň St.1


    Mimoň staré nádraži/Niemes Lokalbahnhof (Bahn-km 3,0)
    Die ÖLEG-Lokalbahn wurde 1898 an die ATE verkauft. Der Lokalbahnhof wurde hauptsächlich für den Güterverkehr genutzt und bis 1932 auch im Personenverkehr bedient. Es gab Ladegleise und Gleisanschlüsse. Genutzt wird heute noch sporadisch eine Holzverladung (der Militärwaldbehörde) am Streckenende.

    Bild 29: Mimoň staré nádraži (Niemes Lokalbahnhof), Blick Richtung odbočka Mimoň St.1

    IMG_5768b.JPG IMG_5768c.JPG

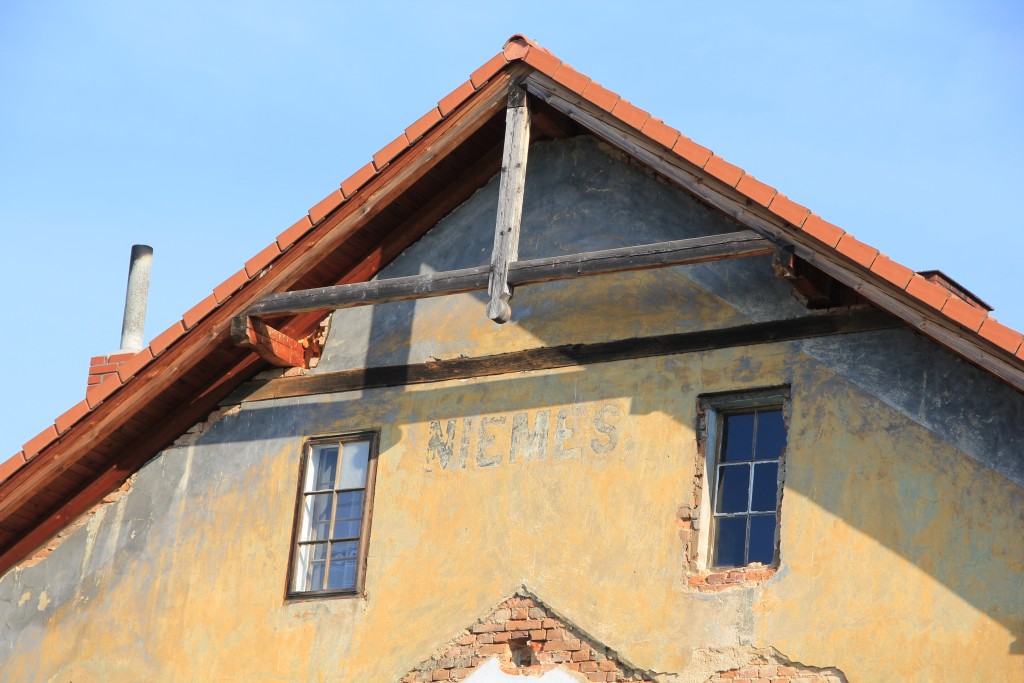

    Bild 30-31: Mimoň staré nádraži, EG

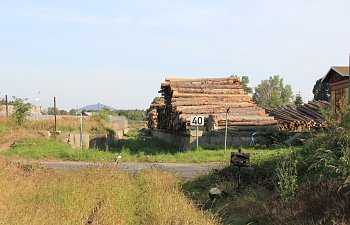

    Bild 32: Mimoň staré nádraži, Blick Richtung Streckenende (Holzverladung)
    Die 40 wären einen Versuch wert…

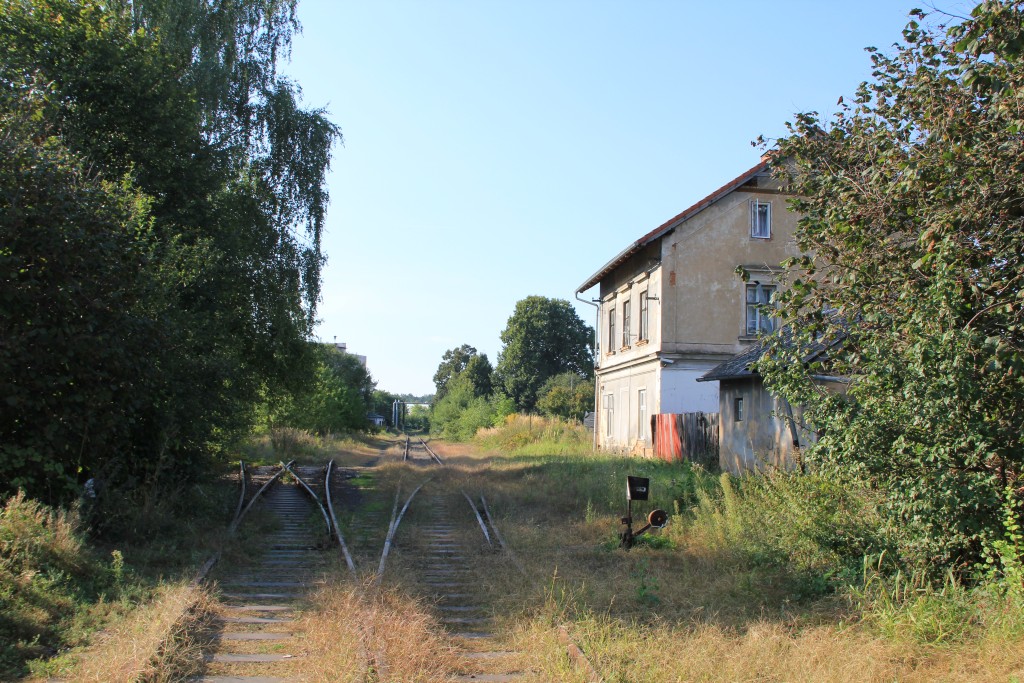

    Bild 33: Mimoň staré nádraži, Blick Richtung odbočka Mimoň St.1


    Mimoň/Niemes (Bahn-km 100,5)
    Die für den Durchgangsverkehr konzipierte ATE-Station Mimoň liegt am Rande des Stadtgebietes. Sie weist weitgehend noch die alten Gleisanlagen auf. Weichen, Gleissperren und ein Bahnübergang werden von den Stellwerken St.1 bzw. St.2 aus mechanisch bedient. Der Bahnhof hat Lichtsignale.

    IMG_5769-Mimon.JPG IMG_5770.JPG

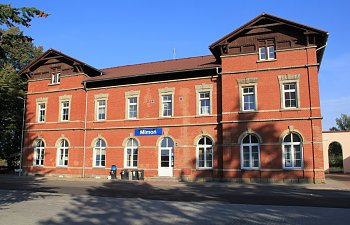

    Bild 34-35: Mimoň (Niemes), EG, Straßenseite

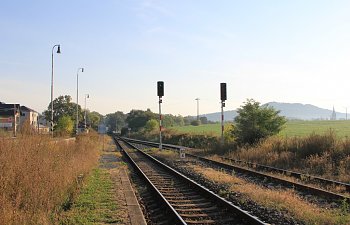

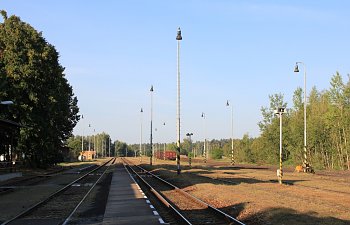

    Bild 36: Mimoň, Blick Richtung Liberec

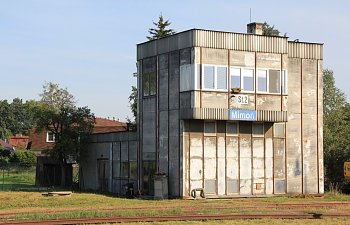

    Bild 37: Mimoň, Stellwerk St.2

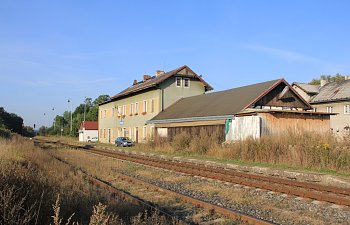

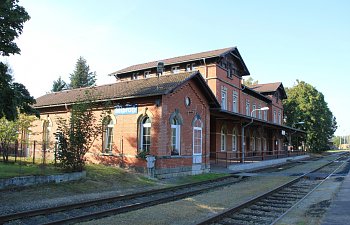

    Bild 38: Mimoň, EG, Gleisseite

    Bild 39: Mimoň, Blick Richtung Česká Lípa

    Bild 40: Mimoň, Güterschuppen

    Bild 41: Mimoň, Holzverladung

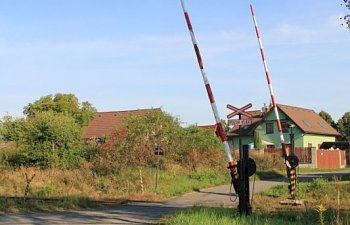

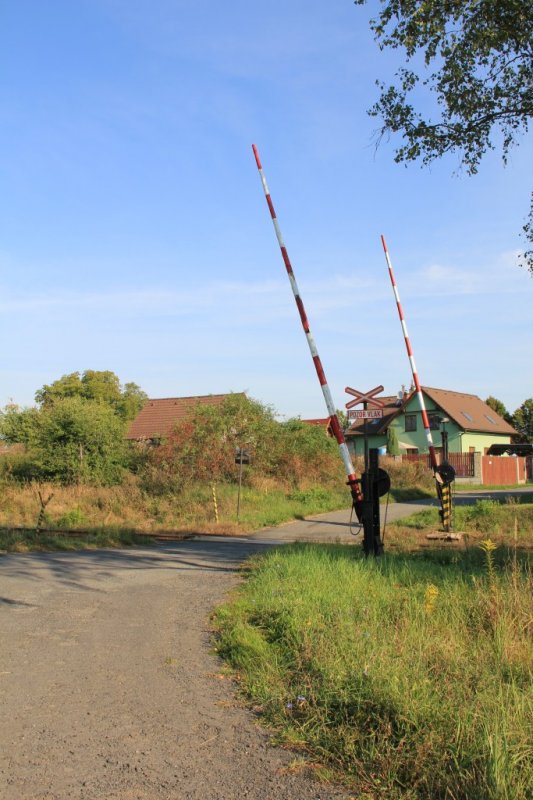

    Bild 42: Mimoň, westlicher Bahnübergang

    Bild 43: Mimoň, Vorläuteapparat (Předzvaněč „Trojlístek“ AŽD)

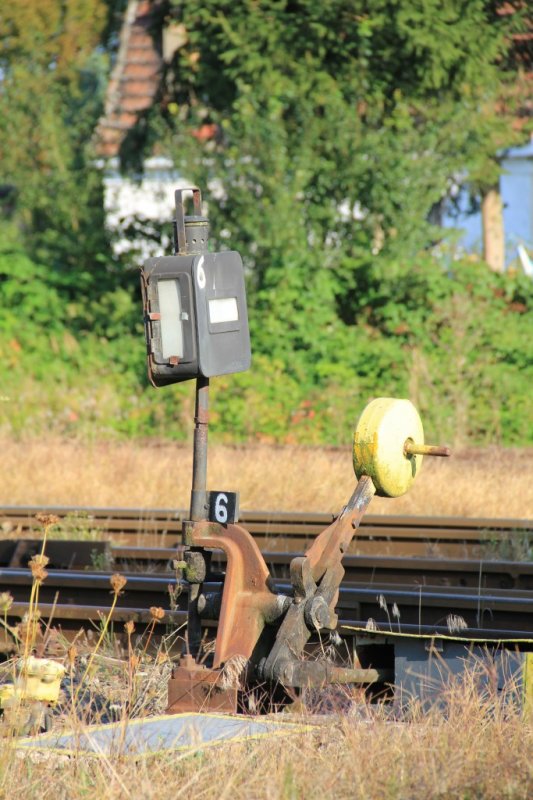

    Bild 44: Mimoň, mechanisch gestellte Weiche

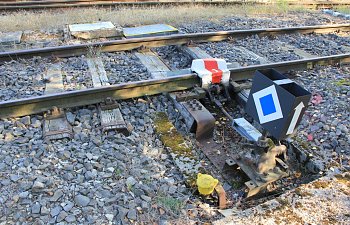

    Bild 45: Mimoň, mechanisch betätigte Gleissperre

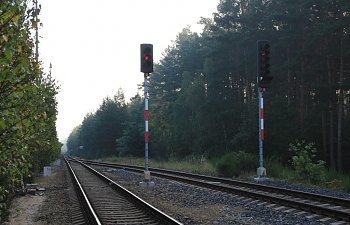

    Bild 46: Mimoň, Signalparade

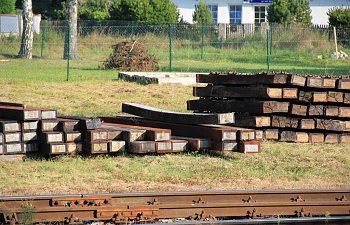

    Bild 47: Weichenschwelle, bestimmt für eine „Bogenweiche“
