Hat jemand von Euch eine Idee oder sogar wissen, wie die Seile auf den 5 Radscheiben geführt wurden.
Falls jemand irgendwelche Quellen zu diesem Bauwerk oder der Bauwerksart (es gab einige) hat, würde ich mich sehr freuen, wenn er sie hier kund tut.



[constructo]

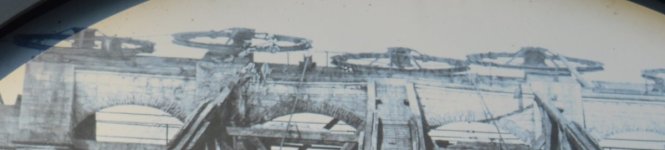

Das ist auf dem Bild einigermaßen erkennbar. Bei den drei Scheiben in Bildmitte lief die mittlere gegenläufig zu den beiden äußeren. Die Seilführung zwischen linker und mittlerer Scheibe ist zu sehen.

JWC



[schöneicher]

Hmmm. Ich stehe auf dem Schlauch. Rechts und links außen sollte der eigentliche Antrieb über die Dampfmaschinen liegen. Die Seilzüge auf den Gleisen laufen mittig.
Das linke Gleisseil wird auf die zweite Seilscheibe von links auf die rechte Seite geführt.
Das rechte Gleisseil wird auf die dritte Seilscheibe von links auch auf die rechte Seite geführt.
Mehr kann ich nicht erkennen.
Wenn es links nach oben geht muß es rechts nach unten gehen und umgekehrt. Die Seilscheiben sind nicht geteilt.

Rot ist glaube ich sicher zu erkennen. Blau wäre eine Vermutung, aber sehr ungewöhnlich und unlogisch und nicht erkennbar. Warum eigentlich 5 Seilscheiben
