Modellbau Soundnachrüstung bei der Tillig BR143

von Kalle · 12. April 2019 ·
Kategorien:
Schlagworte:
  1. Hallo zusammen,
    für die Freunde von Soundlokomotiven hier wieder mal ein Umbauvorschlag. Die BR143.

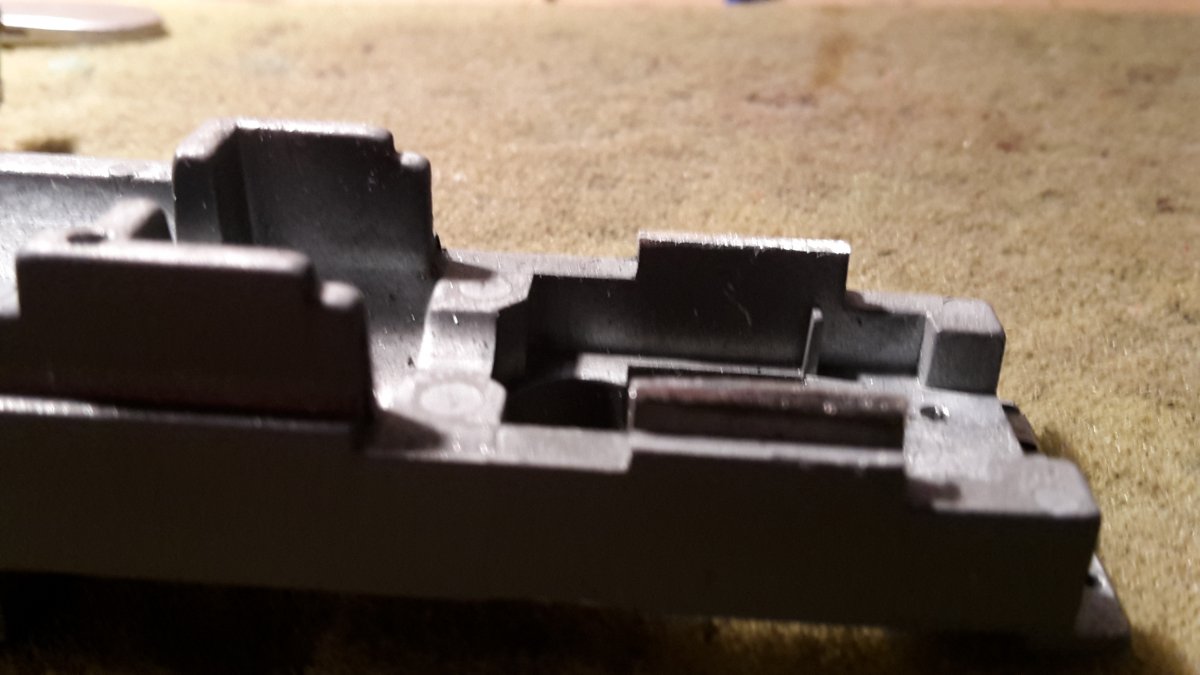

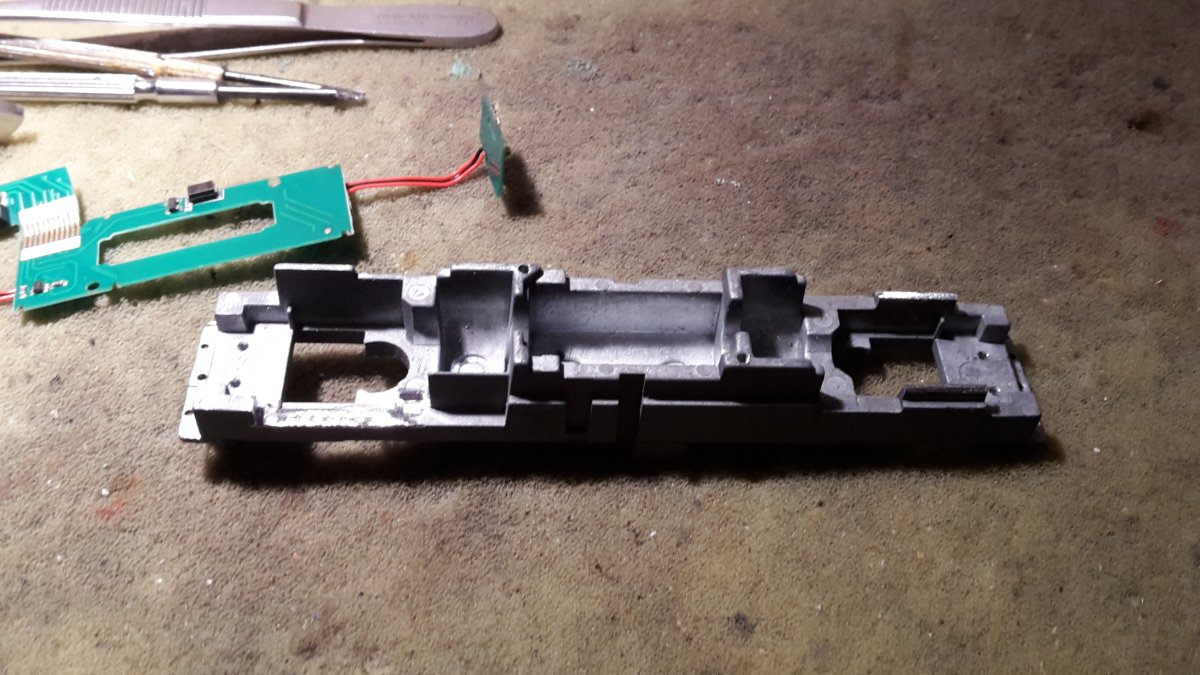

    Wie immer muss das Modell komplett zerlegt werden. Das ist recht einfach. Die aktuellen Modelle haben auch schon den Schacht für den Lautsprecher im Rahmen. Hier passt ein 11x15mm großer Lautsprecher hinein. Als Decoder habe ich den Döhler und Haas Sounddecoder SD10A verwendet.
    Damit der Decoder und auch eine Ladeschaltung mit Spannungsspeicher in die Lok passt, muss am Rahmen noch etwas Material abgetragen werden. Die Seiten vom Rahmen müssen hierzu entfernt werden. Das geht mit dem Drehmel unkompliziert zu bewerkstelligen.
    20190409_073546.jpg 20190409_073552.jpg 20190409_073557.jpg

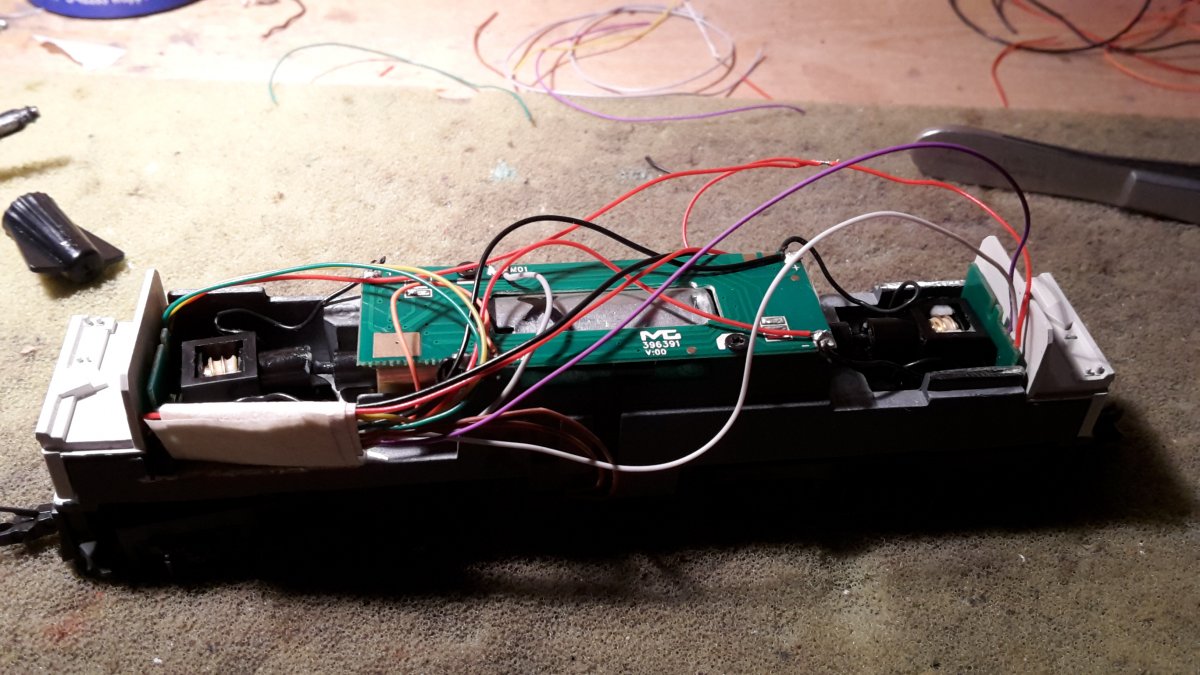

    Da die aktuellen Modelle über die P12 Schnittstelle verfügen, es bei Döhler und Hass aber keine P12 Sounddecoder gibt, habe ich einen anderen Weg gewählt. Die Schnittstelle der Lok wurde durch mehrfaches hin und her biegen entfernt. Die Platine dient nun nur noch zur Fixierung des Motors. Die Lötpunkte für die Anschlüsse Schiene und Motor werden aber weiter verwendet. Die Kabel vom Decoder werden dann direkt auf diese Anschlüsse mit aufgelötet.
    Die beiden Beleuchtungsplatinen werden ebenfalls von der Hauptplatine entfernt. Auf jeder Beleuchtungsplatine sind drei Lötanschlüsse. Ein Anschluss „plus“ und jeweils „minus“ für Licht weiß und Licht rot. Die beiden Plusanschlüsse werden verbunden und die beiden Minusanschlüsse für Licht weiß/vorn mit den Kabelfarben weiß und gelb vom Decoder. Die beiden Minusanschlüsse für Licht rot/hinten, werden mit den beiden Funktionsausgängen des Decoders verbunden. Die Anschlüsse GND und ZVS vom Decoder werden nun noch mit der Ladeschaltung verbunden. Nicht vergessen, noch von dem ZVS Anschluss eine Verbindung zu dem Pluskabel der Beleuchtungsplatinen herzustellen.
    20190411_071907.jpg 20190411_072527.jpg

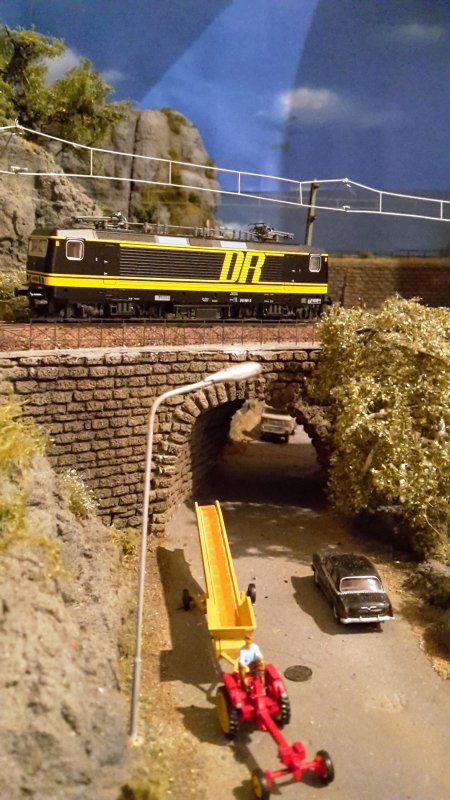

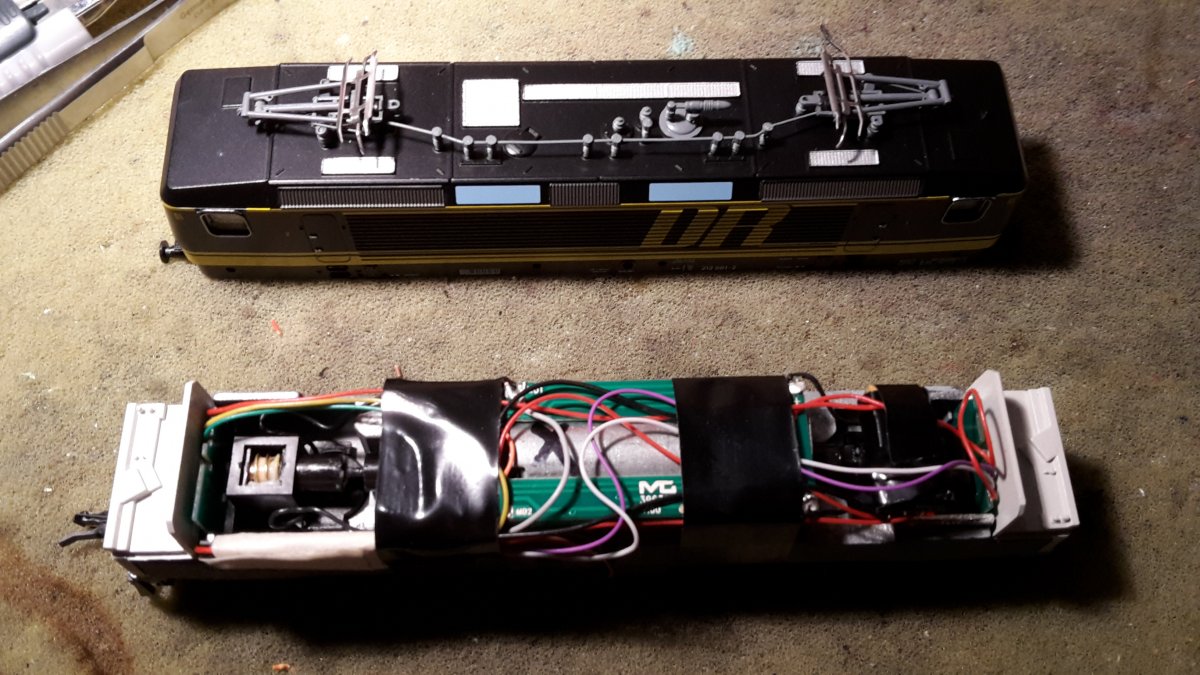

    Dann den ganzen Kabelsalat mit Isoband fixieren, Gehäuse aufsetzen und fertig.
    20190412_055708.jpg 20190412_055745.jpg
    Viel Spass beim nachbasteln.
    kalle
