Informationen zu Tendern gesucht

[jf-]

Hallo Leute,

ich suche die Breite (Vorbild) folgender Tender:
2'2'T26
2'2'T28
2'2'T32
pr. 2'2'T31,5
Vielleicht hat ja jemand irgendwelche Literatur/Unterlagen und kann helfen. Im Web findet man praktisch nur Seitenansichten mit Längsmaßen.

Gruß Jens



[R.P.]

erledigt



[Ares_TT]

2'2'T26 = 2900 mm, Grundriß Seite 31
2'2'T28 = 2950 mm, Grundriß Seite 78
2'2'T32 = 3050 mm, Grundriß Seite 26, 4 T32/2´2´T32
pr. 2'2'T31,5 = Schlepptender nach Musterblatt III-5m – Gattung 4 T 31,5

Quelle ist Dt. Lok-Archiv, Tender.
MfG
Nachtrag: Hier ein Link zum obigen Musterblatt. Wasserkasten 4 T31,5
2. Nachtrag: Musterblatt III-5m (1912) 4 T31,5 (1911),
Musterblatt III-5m (1920) 4 T31,5 (1920).



[Carsten]

2'2'T32 3070mm



[Per]

Ist der Wasserkasten die breiteste Stelle? Ok, je ein Nietkopf pro Seite macht schon die Hälfte des angegebenen Unterschieds aus.
Beim preußischen Tender kann ich mir noch vorstellen, dass da jeder Hersteller etwas anders gehandelt (ich will nicht sagen: anders gemessen) hat.



[ThoR]

Moin!

Ich habe folgende Breiten gefunden.
2'2' T 26 : 2900,
2'2' T 28 : 2950,
2'2' T 30 : 3000 (Wannentender),
2'2' T 34 : 3050.


Quelle: Weisbrod: Tender; Transpress


Gruß: ThoR



[jf-]

Juhu!
Ich danke Euch allen für die schnelle Hilfe.

Gruß Jens



[18201]

Hallo,

ich hänge mich hier mal ran. Gibt es einen Hersteller der Holzaufsätze als Ätzteil oder gelasert für Tender anbietet?



[tt-fan2015]

ich kenne bloß den von für die bzw. Wannentender @Mike

Umbausätze / Superungssätze

Umbausatz / Superungssatz für eine BR 94.20 der Fa. Beckmann mit geraden Wasserkästen aus Neusilber

www.mu-modellbau.de

Viele Grüße
Tim



[TTDanielTT]

Gibt es einen Hersteller der Holzaufsätze als Ätzteil oder gelasert für Tender anbietet?

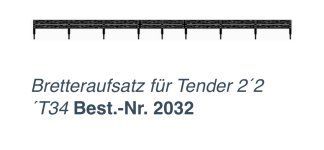

Es gibt es Messing Ätzteil bei Beckert-Modellbau.

Ich selbst hatte es bei meiner
46 001 angebracht.

Gruß Daniel



[18201]

@TTDanielTT perfekt. Genau dass habe ich gesucht. Vielen Dank Daniel



[TTDanielTT]

@18201 sehr gern.



[purzelpurzel]

Das Thema Holzaufsätze würde ich gerne etwas vertiefen. Da gab es ja doch ziemlich viele Ausführungen. Leider werden die Loks immer vorwiegend von vorne fotografiert und man sieht die Holzaufsätze nicht so richtig. Hat da jemand Bilder? Besonders die Altbau 01 interessiert mich da ich das gerne am Modell umsetzen möchte.



[TTDanielTT]

Hier mal ein paar Beispiele, von meiner Umsetzung und einige Bilder der BR 01.

Gruß Daniel



[dampfbahner]

@TTDanielTT: Danke für die Bilder. Das Bild der 01 208 zeigt die Lok noch vor dem Umbau zur 01 514:

dampflokomotivarchiv.de

www.dampflokomotivarchiv.de

@purzelpurzel: Z.B. hier kannst Du nach Bildern suchen:

dampflokomotivarchiv.de

www.dampflokomotivarchiv.de

Lok von einem Heimatbahnhof finden:

www.revisionsdaten.de - Die ONLINE - Fahrzeugdatenbank im Internet



[purzelpurzel]

Danke für Eure Hilfe
@dampfbahner
@TTDanielTT



[18201]

@TTDanielTT danke fürs zeigen. Ist das alles mit den Beckert gemacht?



[TTDanielTT]

@18201, sehr gern.
nein das sind alles Eigenbauten.
Holzfurnier und Nietenlisten aus Neusilber
