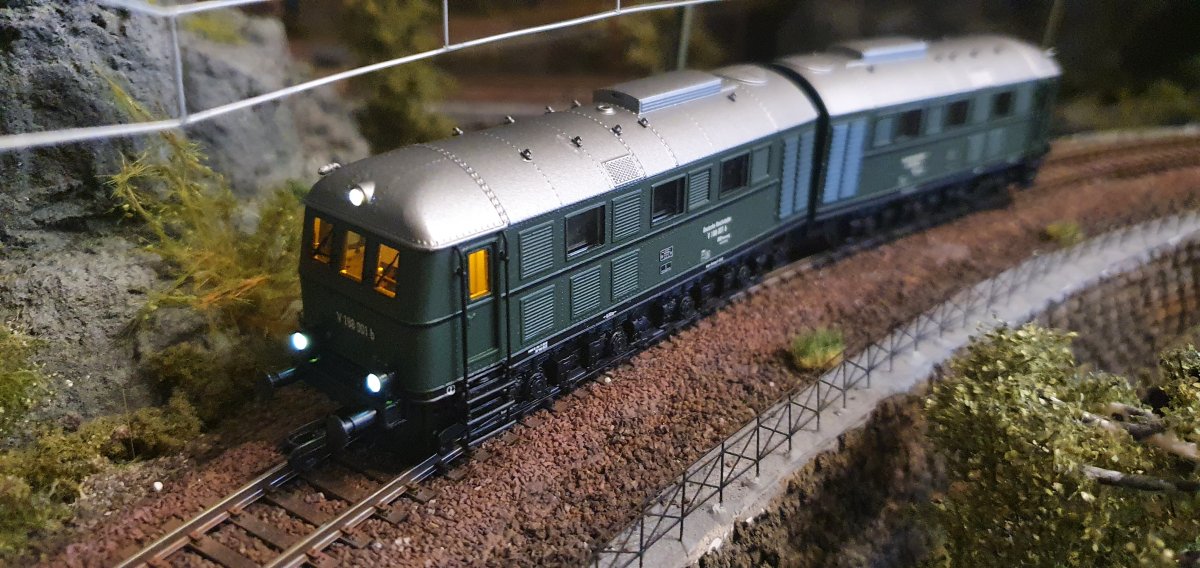

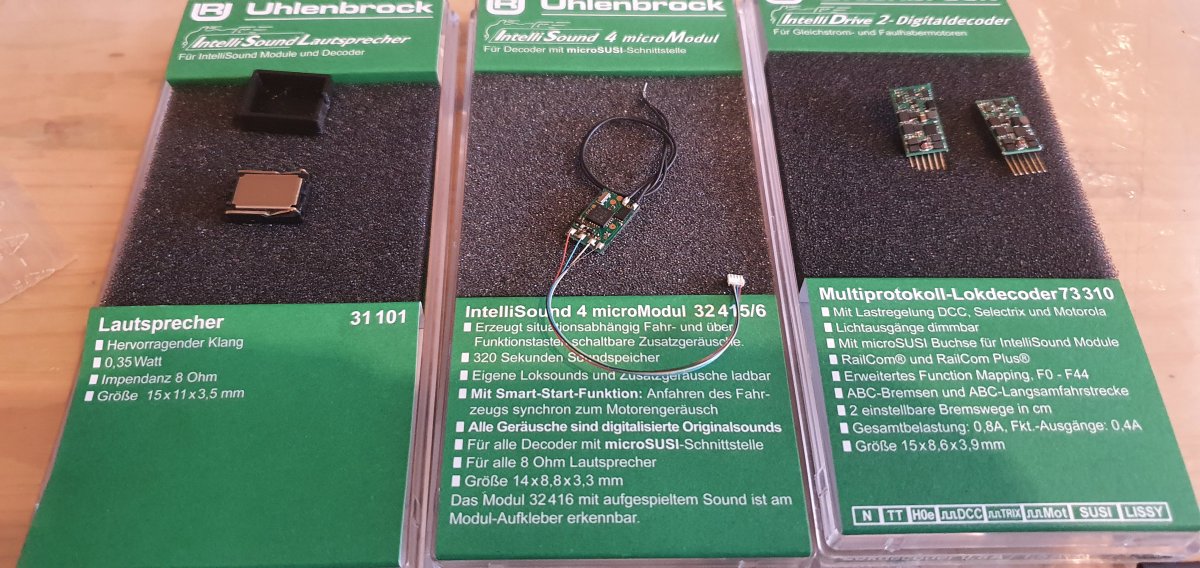

TT Filigran hat ja vor einiger Zeit das sehr schöne Modell der V188 aufgelegt. Die Lok sollte nun mit einem Soundbaustein ausgerüstet werden. Einen passenden Sound VL-188 bietet die Firma Uhlenbrock an.
Ein recht einfacher und schneller Umbau.

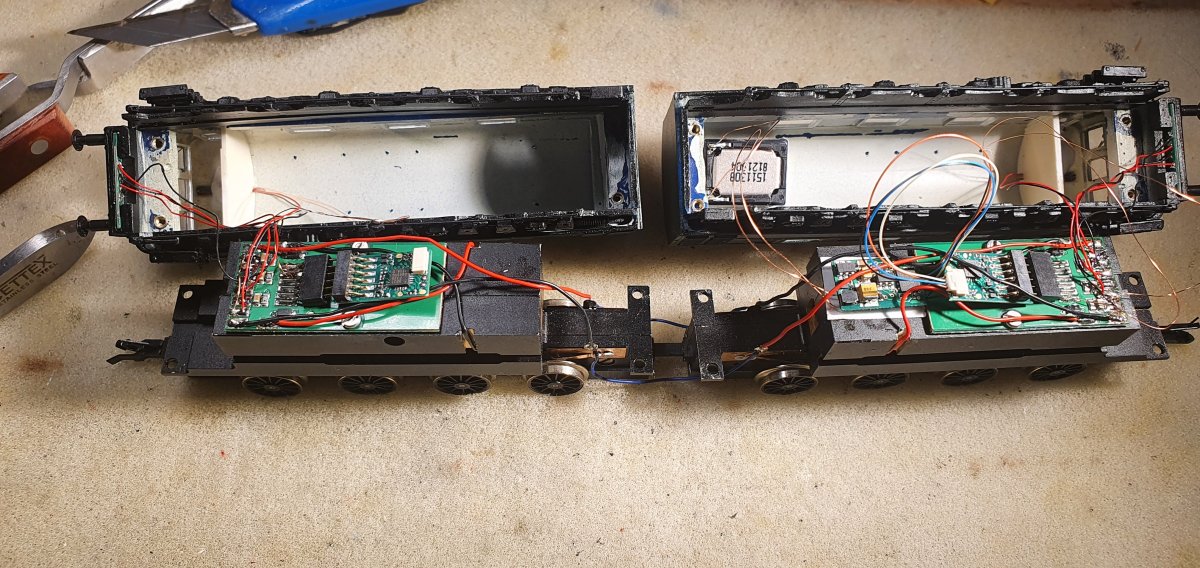

Die originalen ESU-Decoder werden entnommen und durch die Uhlenbrockdecoder ersetzt.
Wichtig, vorher die CV29 für das Richtungsverhalten programmieren. Ein Decoder bekommt CV29=2, der andere CV29=3.
Über den Microsusianschluss lässt sich sehr einfach das Soundmodul anschließen. Ich habe erst den Uhlenbrocklautsprecher verwendet. Der Sound war damit leider nur mickrig. Da der Lautsprecher von Uhlenbrock die gleiche Impedanz (8 Ohm) wie seine Brüder von Zimo oder Döhler und Haas hat, wurde nun mit einem Zimolautsprecher getestet. Mit dem Lautsprecher brüllt die Lok dann mit ohrenbetäubenden Lärm. Für Heimanlagen reicht es aus, den Lautstärkewert in CV906 auf 50 zu stellen.

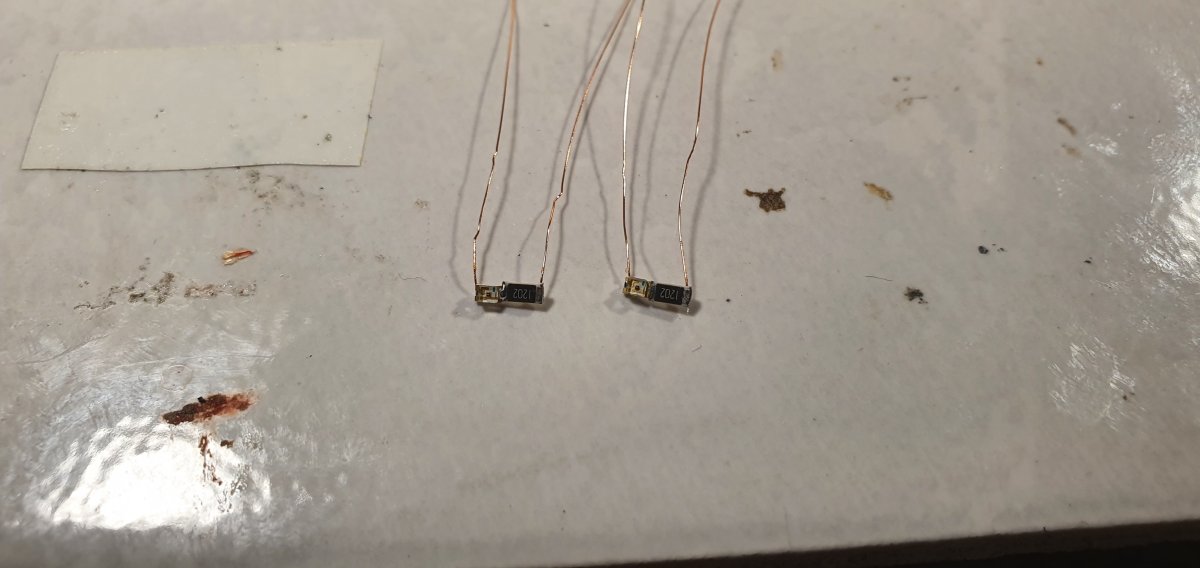

Mit einer LED 0603 und einem SMD-Widerstand wurde gleich noch eine Führerstandsbeleuchtung in beiden Führerständen verbaut. Der Uhlenbrock Intellidecoder soll eigentlich zwei Funktionsausgänge haben. Diese konnte ich nicht finden. Auch die Bedienungsanleitung war hier nicht wirklich hilfreich.
Um die LED´s zum Leuchten zu bringen habe ich dann die beiden freien Ausgänge Licht v + h verwendet. Auf eine entsprechende Funktionstaste umprogrammiert funktionier dies nun auch.
Eine Verbindung der beiden Lokhälften mittels Decoderlitze trägt zum kontaktsicheren Fahrverhalten der Lok bei.
Viele Spaß beim nachbasteln.
kalle
