Diesmal ein paar mehr Details. Früh habe ich mir Gedanken gemacht, wie ich am einfachsten bestimmte Komponenten erreichen kann, nachdem die Anlage steht.
1. Die Servodecoder und die Polarisierung der Weichen
Wie ich schon im ersten Beitrag geschrieben habe, nutze ich die Sercodecoder von Holger Wagenlehner. Die Polariesierungsplatinen hatte mir mal FlicFlac entworfen
und diese habe ich vor ein paar Jahren machen lassen.
Diese Bauteile habe ich auf einem 19 Zoll Auszug montiert. Sollte bei den Polarisierungsplatinen mal ein Relais defekt sein, kann
ich die Oberteile der Klemmen einfach abziehen und eine neue Platine montieren ohne groß wieder Kabel anzuschließen.
Das fand ich sehr praktisch. Das obige Bild zeigt einen Teil der Servodecoder für den Schattenbahnhof.
In der mittleren Ebene konnte ich es mir etwas einfacher machen.
Am Ende der mittleren Ebene habe ich jeweils den Servodecoder für die Einfahrten positioniert. Ich werde im weiteren Beiträgen
dazu noch Details zeigen (bitte um Geduld). Auch hier war die Maßgabe , wie kann ich den Decoder bequem erreichen und ggf.
austauschen.
2. Zentrale, Booster, Rückmelder und die Spannungsversorgung
Für die Kompomemten von Digikeijs habe ich mir aus Aluminium Halter anfertigen lassen. Diese werden an passender Stelle
an den Rahmen der Anlage geschraubt und die Befestigung der Komponenten erfolgt mit Schrauben M4. In den Halter sind
Muttern eingelassen.
Oben, ein 3-fach Halter für einen Booster und 2 Rückmelder
Unten, ein kleiner Halter für nur einen Rückmelder
Und noch die Mehrfachsteckleiste.
1. Die Servodecoder und die Polarisierung der Weichen
Wie ich schon im ersten Beitrag geschrieben habe, nutze ich die Sercodecoder von Holger Wagenlehner. Die Polariesierungsplatinen hatte mir mal FlicFlac entworfen
und diese habe ich vor ein paar Jahren machen lassen.
Diese Bauteile habe ich auf einem 19 Zoll Auszug montiert. Sollte bei den Polarisierungsplatinen mal ein Relais defekt sein, kann
ich die Oberteile der Klemmen einfach abziehen und eine neue Platine montieren ohne groß wieder Kabel anzuschließen.
Das fand ich sehr praktisch. Das obige Bild zeigt einen Teil der Servodecoder für den Schattenbahnhof.
In der mittleren Ebene konnte ich es mir etwas einfacher machen.
Am Ende der mittleren Ebene habe ich jeweils den Servodecoder für die Einfahrten positioniert. Ich werde im weiteren Beiträgen
dazu noch Details zeigen (bitte um Geduld). Auch hier war die Maßgabe , wie kann ich den Decoder bequem erreichen und ggf.
austauschen.
2. Zentrale, Booster, Rückmelder und die Spannungsversorgung
Für die Kompomemten von Digikeijs habe ich mir aus Aluminium Halter anfertigen lassen. Diese werden an passender Stelle
an den Rahmen der Anlage geschraubt und die Befestigung der Komponenten erfolgt mit Schrauben M4. In den Halter sind
Muttern eingelassen.
Oben, ein 3-fach Halter für einen Booster und 2 Rückmelder
Unten, ein kleiner Halter für nur einen Rückmelder
Und noch die Mehrfachsteckleiste.
Antworten zu ein paar Details
Hallo,
auf verschiedenen Wegen haben mich ein paar Fragen zu einigen Details erreicht. Diese möchte hier gerne beantworten.
1. Die Halter für Digikeijs Komponenten

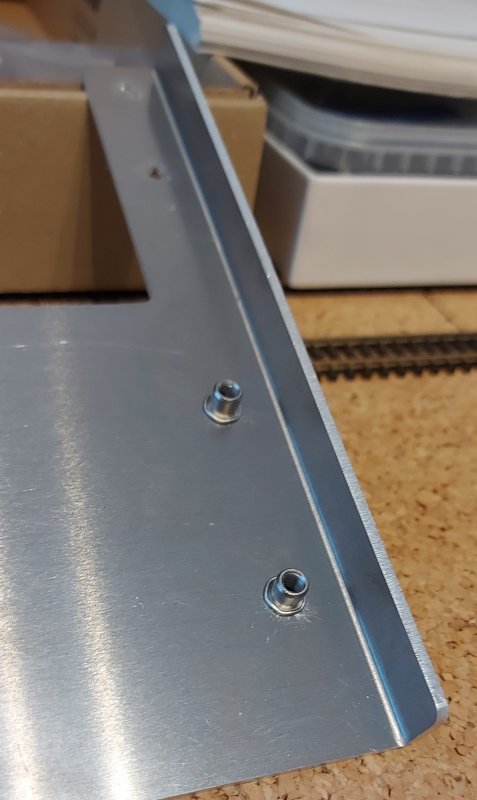

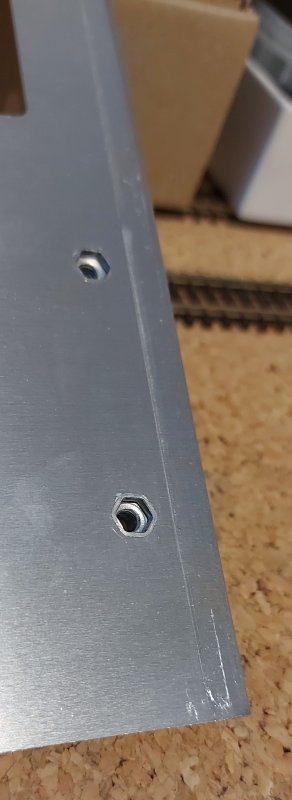

Auf den Bilder ist zu erkennen, das ich Sechskanteinniethmutter verwendet haben. Ist eine prima Lösung und kenne ich
aus meinem beruflichen Umfeld.
2. Die Platinen für die Relais der Polarisierung
Diese hatte mir vor ein paar Jahren FlicFlac entworfen. Ich habe diese dann anfertigen lassen. Es können sowohl mono- als auch
bistabile Relais angeschlossen werden. Wie schon geschrieben, können die Oberteile der Stecker entfernt werden ohne die Kabel
lösen zu müssen. Damit geht ein eventueller Austausch sehr einfach.
auf verschiedenen Wegen haben mich ein paar Fragen zu einigen Details erreicht. Diese möchte hier gerne beantworten.
1. Die Halter für Digikeijs Komponenten
Auf den Bilder ist zu erkennen, das ich Sechskanteinniethmutter verwendet haben. Ist eine prima Lösung und kenne ich
aus meinem beruflichen Umfeld.
2. Die Platinen für die Relais der Polarisierung
Diese hatte mir vor ein paar Jahren FlicFlac entworfen. Ich habe diese dann anfertigen lassen. Es können sowohl mono- als auch
bistabile Relais angeschlossen werden. Wie schon geschrieben, können die Oberteile der Stecker entfernt werden ohne die Kabel
lösen zu müssen. Damit geht ein eventueller Austausch sehr einfach.
