Komponenten und ihre Zugänglichkeit

Diesmal ein paar mehr Details. Früh habe ich mir Gedanken gemacht, wie ich am einfachsten bestimmte Komponenten erreichen kann, nachdem die Anlage steht.

1. Die Servodecoder und die Polarisierung der Weichen
Wie ich schon im ersten Beitrag geschrieben habe, nutze ich die Sercodecoder von Holger Wagenlehner. Die Polariesierungsplatinen hatte mir mal FlicFlac entworfen
und diese habe ich vor ein paar Jahren machen lassen.



Diese Bauteile habe ich auf einem 19 Zoll Auszug montiert. Sollte bei den Polarisierungsplatinen mal ein Relais defekt sein, kann
ich die Oberteile der Klemmen einfach abziehen und eine neue Platine montieren ohne groß wieder Kabel anzuschließen.
Das fand ich sehr praktisch. Das obige Bild zeigt einen Teil der Servodecoder für den Schattenbahnhof.
In der mittleren Ebene konnte ich es mir etwas einfacher machen.



Am Ende der mittleren Ebene habe ich jeweils den Servodecoder für die Einfahrten positioniert. Ich werde im weiteren Beiträgen
dazu noch Details zeigen (bitte um Geduld). Auch hier war die Maßgabe , wie kann ich den Decoder bequem erreichen und ggf.
austauschen.

2. Zentrale, Booster, Rückmelder und die Spannungsversorgung

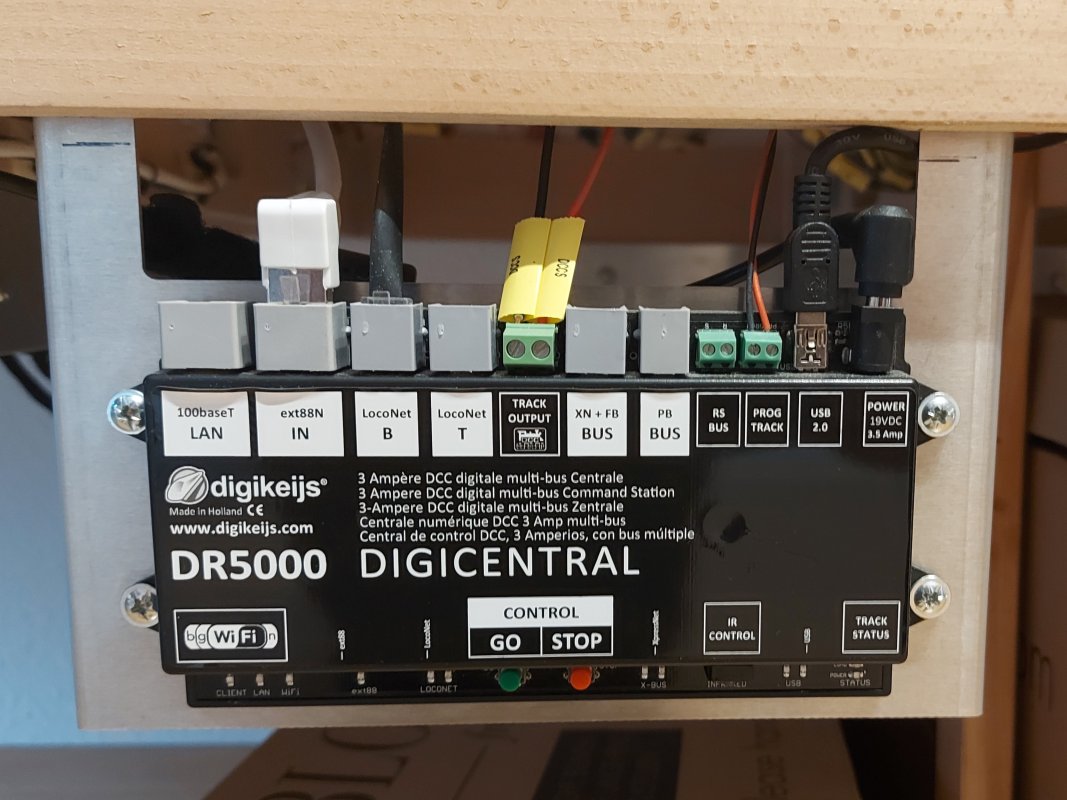

Für die Kompomemten von Digikeijs habe ich mir aus Aluminium Halter anfertigen lassen. Diese werden an passender Stelle
an den Rahmen der Anlage geschraubt und die Befestigung der Komponenten erfolgt mit Schrauben M4. In den Halter sind
Muttern eingelassen.


Oben, ein 3-fach Halter für einen Booster und 2 Rückmelder

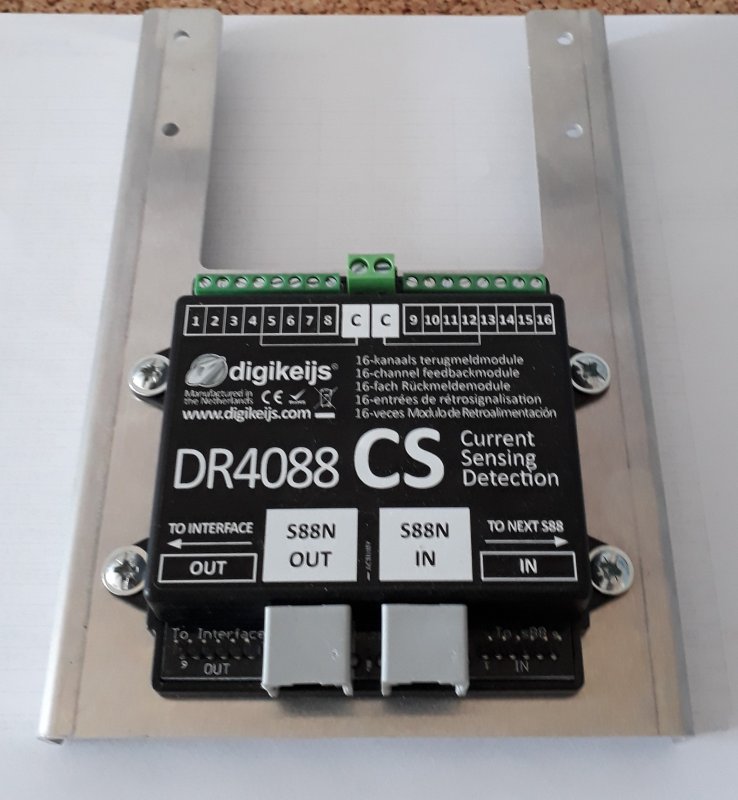

Unten, ein kleiner Halter für nur einen Rückmelder

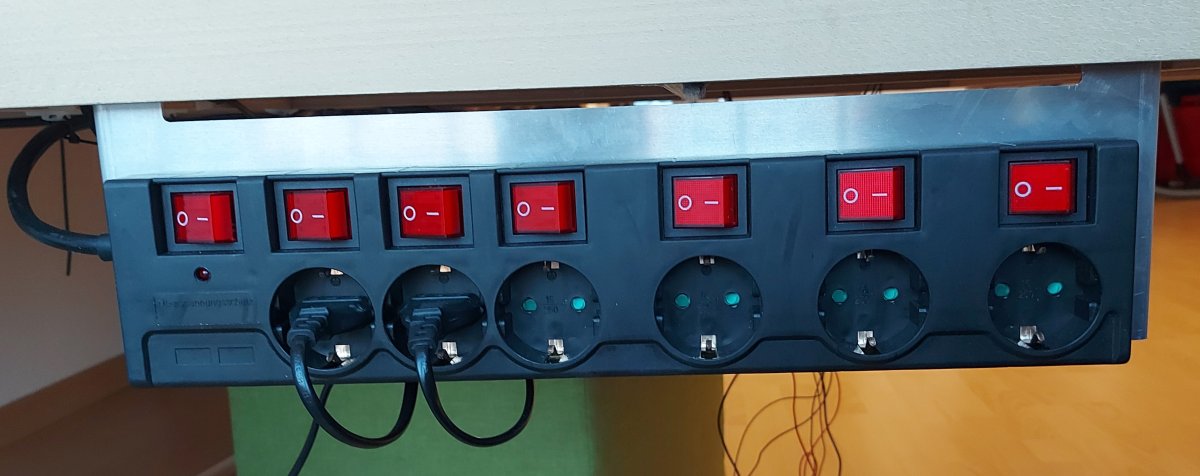

Und noch die Mehrfachsteckleiste.

Status
Für weitere Antworten geschlossen.

Kommentare

Saubere Arbeit, da macht eine hoffentlich kaum auftretende Fehlersuche bestimmt weniger Stress!
Grüße Bernd

Super gemacht. Und das Beste, bei der ordentlichen Verkabelung kommt es sicher kaum zu Fehlern!

Sehr schön, das gefällt meinem Elektriker-Auge!

Nachfrage: Wie ist das mit den "M4-Muttern eingelassen" gemeint? Auf den Bildern kann man es leider nicht richtig sehen. Danke.

Gruß Rico

ich habe noch eine Seite angehangen, ich hoffe damit sind ein paar Fragen beantwortet.

Wo gibt es diese Steckdosenleiste?
Die ist perfekt weil sicher auch 2polige Schalter eingebaut wurden (2-polige Trennung) und auch an breitere Steckernetzteile gedacht wurde.
Schön mal was zu sehen was Hand und Fuß hat und nicht im Kabelsalat untergeht...
