Dampfspeicherloks

[Per]

Da ich noch nichts passendes gefunden habe, es als aktuelle Sichtung deplatziert und eigentlich auch ein interessantes Thema ist, habe ich mal ein neues aufgemacht.

Dieses Unikum steht bei Bayer in Leverkusen. Auch wenn sie wahrscheinlich nur sehr regional einsetzbar war, das Teil finde ich sooo urig, dem würde ich glatt ein Zuhause anbieten!

Im Umfeld gibt es einen japanischen Garten, welcher einen Besuch wert ist. Und viele Werksparkplätze von Bayer sind am Wochenende und/oder Abend kostenlos zu benutzen. Für den genannten Garten ist der P34 ideal.



[TT-Frank]

Das ist schon ein uriges Teil. Ich frage mich, warum der Hersteller mit dieser konischen Form sich mehr Aufwand gemacht hat. Ein durchgehender zylindrischer Kessel, wie er bei den meisten Loks genommen wurde, ist doch einfacher herzustellen.



[Per]

mehr Aufwand

Bessere Sicht auf die Kupplung (Mittelpuffer), Materialeinsparung (3. Kriegsjahr)



[krumpietz]

... Cw Wert bei vorwärts Fahrt..

,



[eXact Modell]

Warum hat eine Dampfspeicherlok einen Wasservorrat?



[Jan]

Das hat mit dem Funktionsprinzip zu tun, die Siedetemperatur von Wasser ist ja druckabhängig. Wird Dampf entnommen sinkt der Druck und es kommt zum Sieden, also zur Nachverdampfung. Die Energie ist bei einer Dampfspeicherlok also im heißen unter Druck stehendem Wasser gebunden.



[constructo]

Die konische Form kommt dem Luftwiderstandsbeiwert bei höheren Geschwindigkeiten sicher sehr entgegen.

Ich denke mal, der Kessel war bereits vorhanden und wurde einfach für die Lok verwendet.

JWC



[TT-Poldij]

Bisschen Reibungsmasse ist sicher auch sinnvoll, heiße Luft in Blech gewickelt zieht nix.
Die haben schon gewusst, was sie tun

Poldij



[TTFei]

Hallo in der chemischen Industrie wird diese geometrische Form sehr oft für Wärmetauscher eingesetzt bei denen Zweiphasengemische vorkommen. Diese sind in der Regel liegend eingebaut und werden umgangssprachlich „Schweineschnautze“ genannt.
Man hat hier höchstwahrscheinlich den vorhandenen Mantel für die Lokomotive verwendet und entsprechend der Länge eingekürzt. Da der Kessel vernietet ist, würde ich auch auf einen Austausch in den 40er Jahren tippen.

Viele Grüße
Thomas



[ThoR]

31 t Dienstmasse bei Zweiachser (und Schmalspur) ist nicht wenig.



[Per]

Zweiphasengemische

Weil sich die Oberfläche mit Abnahme der Füllung (und der Temperatur) vergrößert und damit die abgegebene Menge Dampf (relativ) konstant bleibt?

Wie weit wird so ein Kessel leer gefahren und wird das Restwasser abgelassen oder mittels Dampf wieder aufgeheizt?



[Jan]

Es wird wieder aufgeheizt, die Dimensionierung der Zylinder ist an den abnehmenden Dampfdruck angepasst.



[TTFei]

Hallo Per,
diese Wärmetauscher sind bei industriellen Kälteprozessen im Einsatz. Im Mantel ist das flüssige Kältemittel welches verdampft. Dabei wird das Produkt innerhalb des Rohrbündels gekühlt. Das Rohrbündel steckt im unteren Teil und ist vollständig vom flüssigen Kältemittel bedeckt welches bei diesem Prozess verdampft. (Zweiphasengemisch) Damit wird auch die besondere Form des Mantels erklärt, der im oberen Bereich ausreichend Volumen für den Kältemitteldampf hat.
Für mich sieht das so aus, dass man bei der Lokomotive NUR den Mantel des Wärmetauscher verwendet hat.
Das Mantelblech scheint auch ordentlich dick zu sein, was das hohe Gewicht der Lokomotiven erklärt.
Ich hoffe die Erklärung ist einigermaßen schlüssig.

Viele Grüße
Thomas



[Ringelblume]

Erlaube mir zu ☕ und 🍪 auch mal was zum Thema beizutragen...

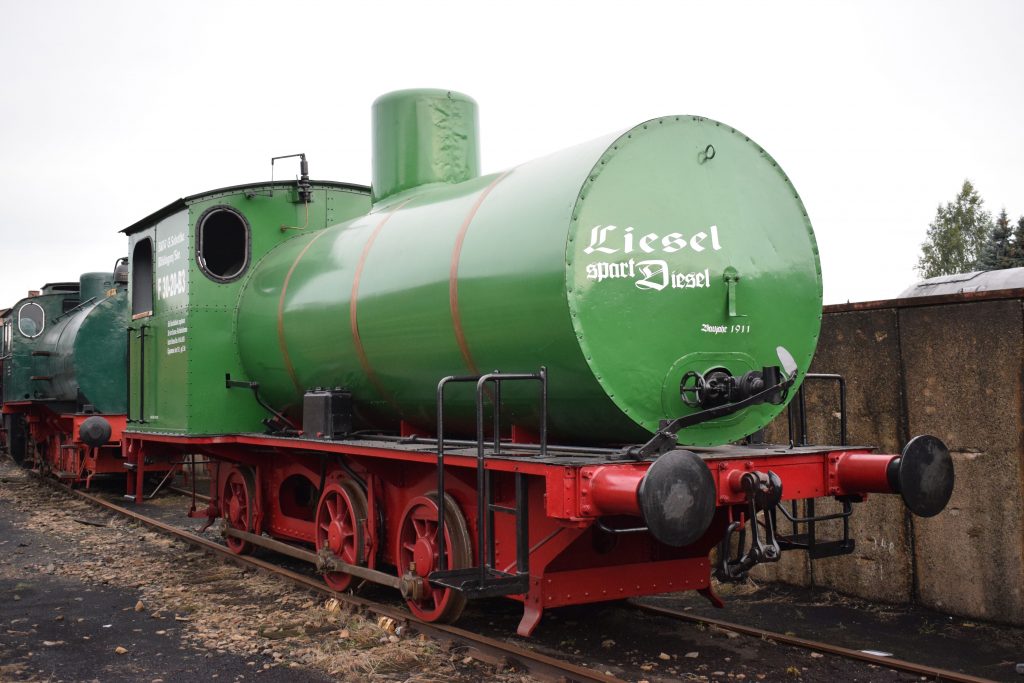

Dampfspeicherlok C-FL 2702 - Sächsisches Eisenbahnmuseum Chemnitz-Hilbersdorf e. V.

Baujahr: 1911 Hersteller: Hohenzollern, Düsseldorf Leistung: Geschwindigkeit: Eigentümer: Sächsisches Eisenbahnmuseum e.V. Chemnitz-Hilbersdorf Unsere Dampfspeicherlok wurde 1911 von der Aktiengesellschaft für Lokomotivbau Hohenzollern an die Gewerkschaft Christoph Friedrich im deutschen...

www.sem-chemnitz.de

Eine Dampfspeicherlokomotive vom Typ FLC im Sächsischen Industriemuseum Chemnitz - Bahnbilder.de

. (August 2018). Foto, 28.08.2018 1200x900 Pixel, Christian Bremer

www.bahnbilder.de

Dampfspeicherloks

www.hobbyreichsbahner.de

Dampfspeicherlokomotive – Wikipedia

de.m.wikipedia.org

Liste in Deutschland vorhandener Dampfspeicherlokomotiven – Wikipedia

de.m.wikipedia.org

Minute 1.37... nicht zu nah herantreten, könnte sonst sehr weh tun...

Interessant finde ich die Info, dass es wohl auch mal ein Modell gab...

Dampfspeicherlok von Beckmann, Neuauflage 2015

Bei elriwa wird ein Exklusivmodell einer kompletten Neukonstruktion der Dampfspeicherlok angekündigt.

www.tt-board.de

Könnte sich das Modell auf diese Lok bezogen haben?

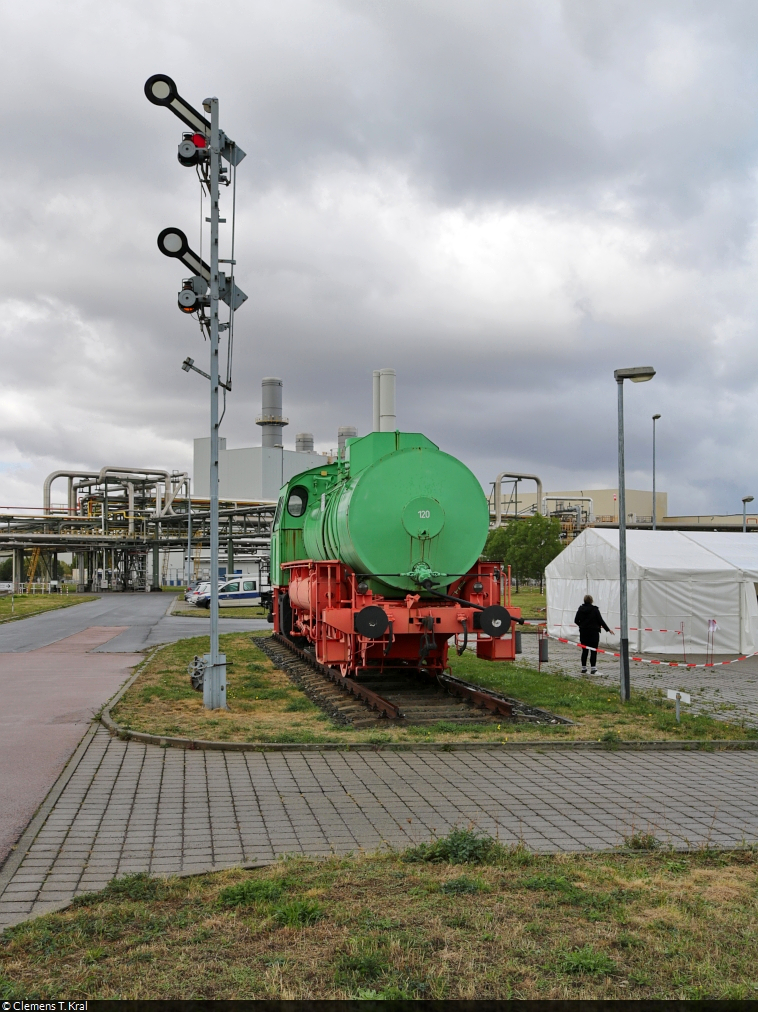

Dampfspeicher-Lokomotive FLC Nr. 120 (Beate 76) erinnert nebst Formsignal an den damaligen Werksverkehr im Chemiepark Leuna - Bahnbilder.de

. Gesehen beim Tag der Schiene. 🧰 InfraLeuna GmbH 🕓 17.9.2022 | 12:33 Uhr. Foto, 21.04.2023 758x1012 Pixel, Clemens Kral

www.bahnbilder.de

Habe mich aus Zeitgründen halt noch nicht selbst informiert, sorry.

Auf die Schnelle noch gefunden...

BeckmannTT

@eXact Modell
Wikipedia sagt dazu...

Spoiler

Der Dampfspeicher ist ein einfacher Druckbehälter. Er wird jedoch nicht einfach mit Dampf gefüllt, sondern von außen zugeführter Dampf erhitzt das im Kessel befindliche Wasser, welches etwa 2⁄3 des Kesselvolumens ausmacht. Durch das Einleiten von Dampf in das Wasser im druckdichten System wird diesem Energie zugeführt. Mit dem sich dabei aufbauenden Druck steigt die Siedetemperatur des Wassers. Es nimmt dabei eine erhebliche Energiemenge auf. Wenn die Wassertemperatur im Kessel diejenige des eingeleiteten Dampfes erreicht, wird die Dampfzufuhr beendet und die Maschine ist betriebsfähig. Wird dem Druckbehälter Dampf für die Dampfmaschine entnommen, was den Druck im Kessel verringert, so sinkt auch der Siedepunkt des Wassers, wodurch neuer Dampf entsteht. Durch dieses Prinzip können Dampfspeicherlokomotiven abhängig von der Belastung mehrere Stunden ohne Nachfüllen eingesetzt werden. Der Speicherdruck bei gefülltem Behälter beträgt bei Niederdruckdampfspeicherlokomotiven üblicherweise 12 bis 15 Bar, bei Mitteldrucklokomotiven bis 25 Bar. Das Verhältnis der entnehmbaren Dampfmenge zum Speichervolumen kann für die jeweils geltenden Randbedingungen recht genau berechnet werden.

Schönen Abend noch 🙂



[Dikusch]

In Dresden unterhalb der Nossener Brücke (Fabrikstraße, Drewag) steht eine rum...
Ein Modell gibt es auch von LaKo.
Und ein Blick in die Datenbank "Dampfspeicherlok" lohnt sich.



[jörg62]

Auch interessant



[Ringelblume]

@Dikusch
Danke für den Tipp zu LaKo, kannte die halt noch gar nicht.

@jörg62
Schönes Teil und gut erhalten, danke dafür.

Hab mal noch bewegte Bilder zum Thema. Zieht hübsch was weg, der "Wasserkocher"...



[V80 Olli]

Ich kann zu dem Thema, dieses Buch empfehlen:


Und wenn jemand ein Fahrwerk einer sä.VT übrig hat, dort ist auch ein Foto eines Umbaus zur Dampfspeicherlok .



[Per]

In Offenbach am Main steht auf einem Spielplatz in einer Kleingartenanlage ein Exemplar herum, welches ich letztens abgelichtet habe. Lt Wikipedia ist es Henschel #11310.
Falls noch Details oder Maße für einen Nachbau dieser einfachen Konstruktion gewünscht werden, würde ich mich glatt noch mal in Feindesland begeben.



[Ulli44]

@Dikusch
Danke für den Tipp zu LaKo, kannte die halt noch gar nicht.

@jörg62
Schönes Teil und gut erhalten, danke dafür.

Hab mal noch bewegte Bilder zum Thema. Zieht hübsch was weg, der "Wasserkocher"...

Zuglast bis 2000 Tonnen. Kenne ich so genau da ich sie unter anderem auch gefahren hab. War'n echt schöne Zeiten



[FB.]

Hallo miteinander
passend zum Thema : gestern im MDR Sachsenspiegel die restaurierte FLC ist zurück im Chemnitzer Industriemuseum

fb.



[jörg62]

>siehe hier<



[dampfbahner]

Und eine steht auch im Technikmuseum Magdeburg:

Technikmuseum Dampfspeicherlok

www.magdeburg.de

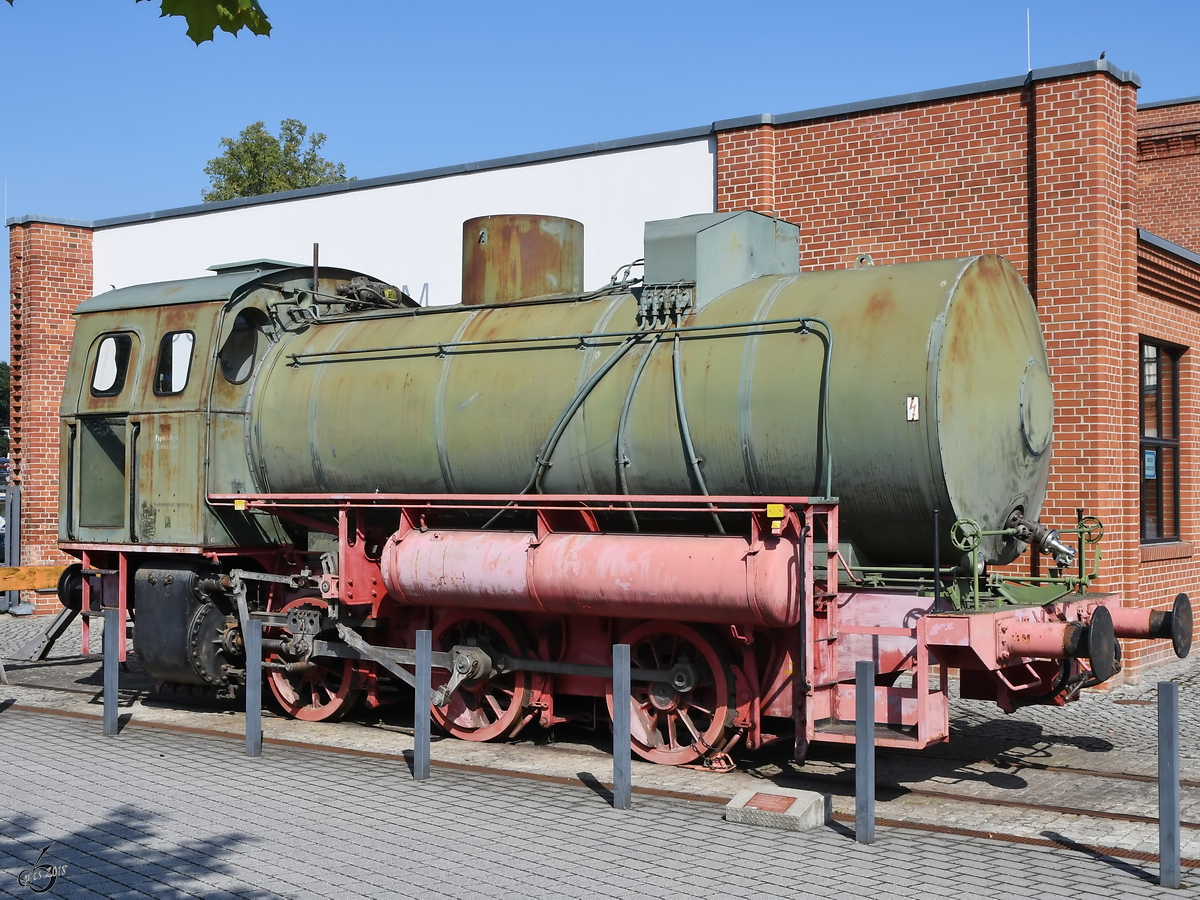

Dampfspeicherlok

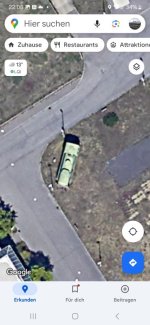

Von oben mit Google:

Magdeburg to Magdeburg

www.google.de



[TT-Pille]

Eine steht in Berlin HKW Klingenberg. Die gab es auch schon von Beckmann. Jetzt hat sie eine BEWAG Beschriftung.



[Ralf_2]

Der Legende nach soll es eine der letzten aus Finkenheerd sein. Eine zweite wurde in Röbel verschrottet.
Leider ist die Maschine nicht öffentlich und so kann man die Identität nicht überprüfen.

Grüße Ralf
