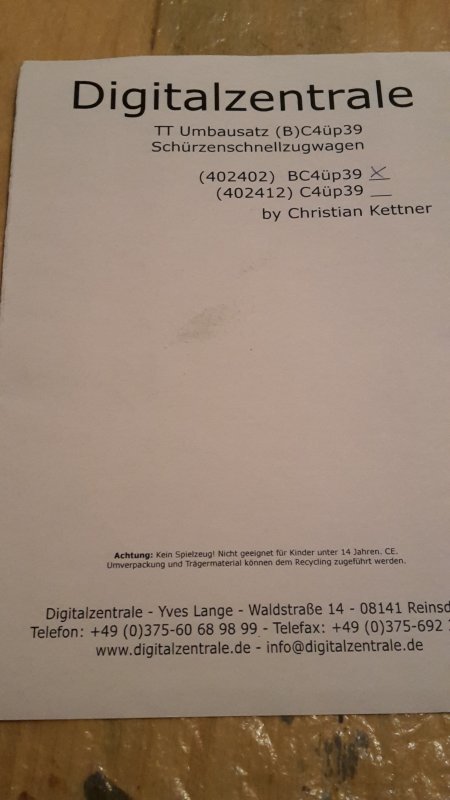

Hier mal noch ein weiterer Eilzugwagentyp, der BC4üp39. Auf der Suche nach Kleinteilen für meine Wagenbasteleien bin ich im Shop der Digitalzentrale auf diese Bausatz gestoßen. Was für ein herrlicher Wagen. Dieser sollte sich doch recht einfach bauen lassen. Also los.
Als Spenderwagen kommt wieder ein Eilzugwagen aus der Tilligfamilie zum Einsatz. Hier ist es von Vorteil, wenn der Spenderwagen nur auf einer Seite die Doppeltüren hat.

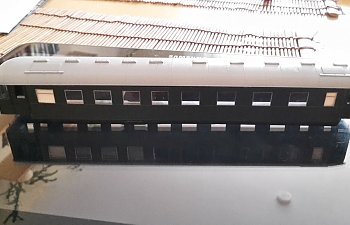

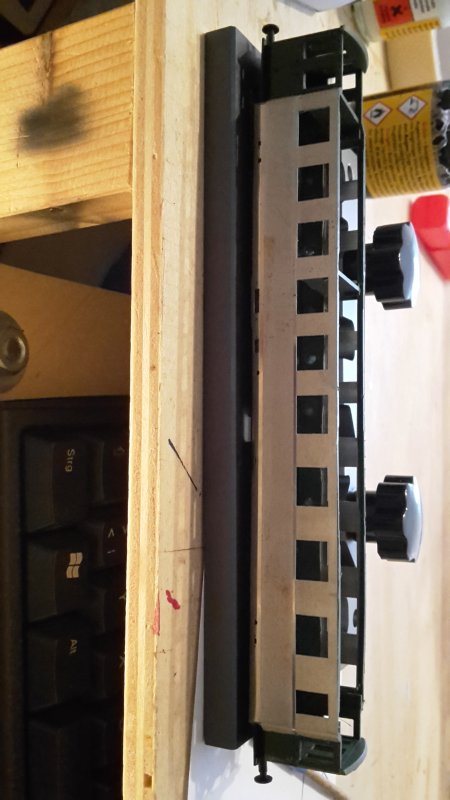

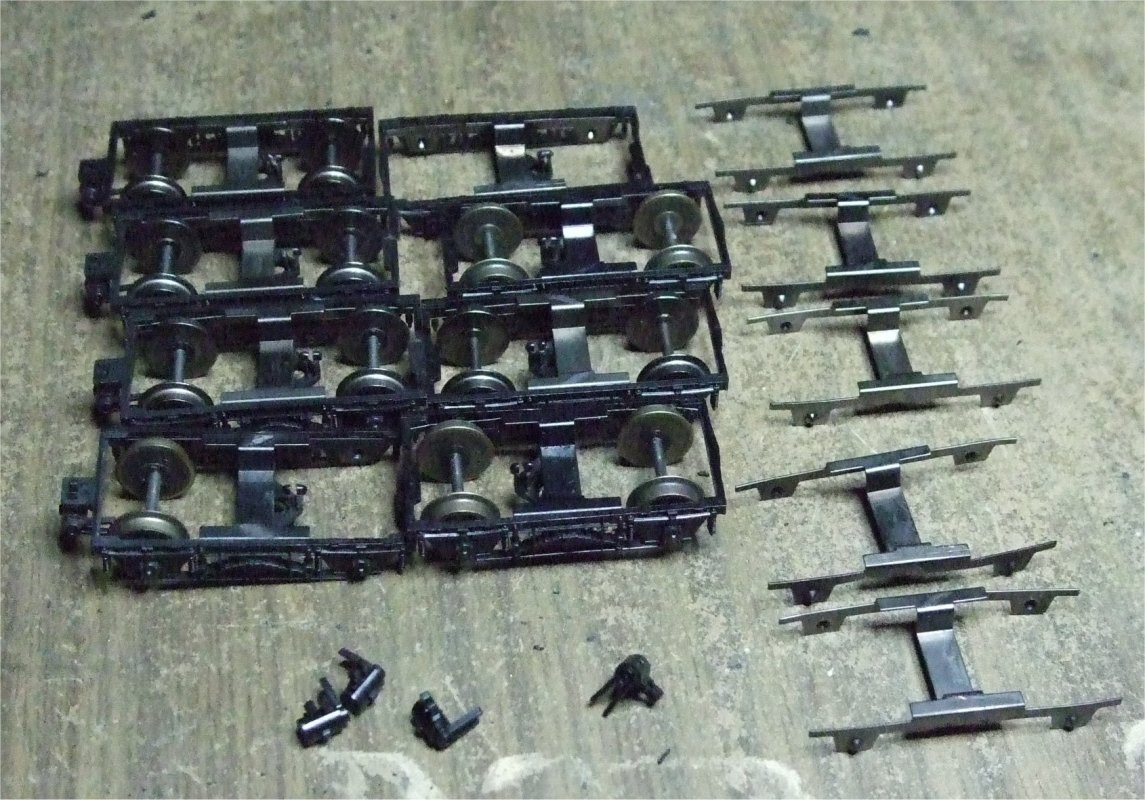

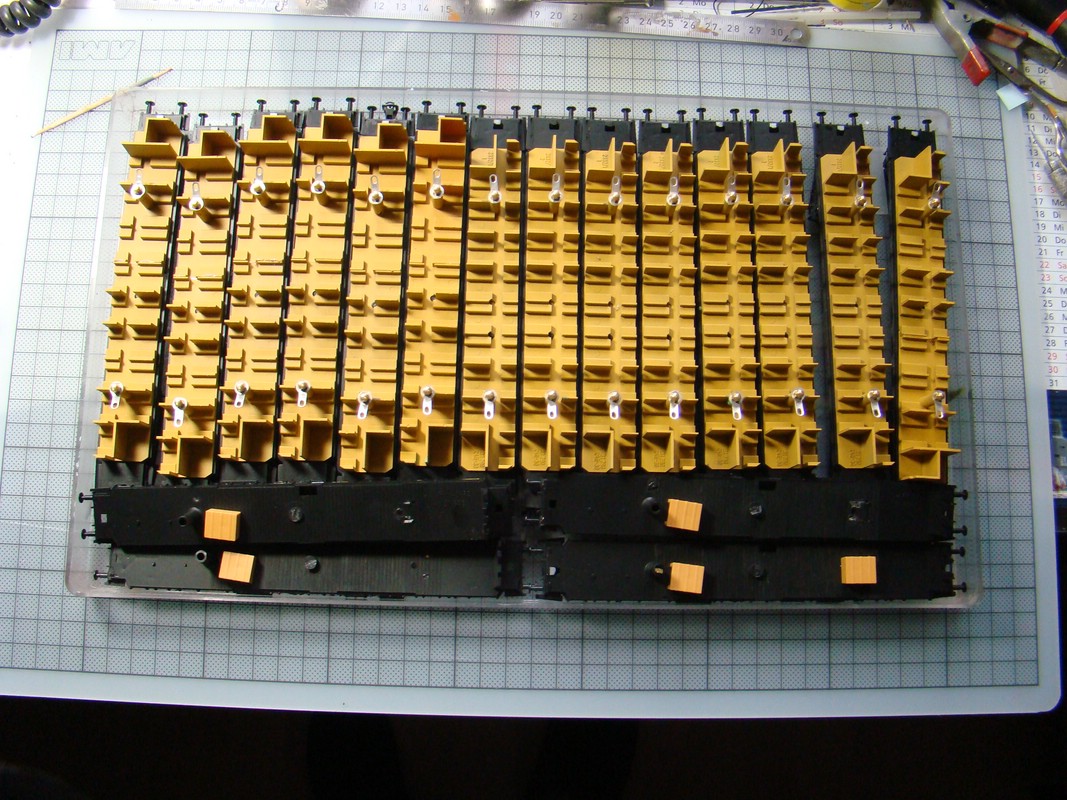

Der Wagen wird komplett zerlegt. Mit dem Drehmel werden nun die Fensterbänder ausgeschnitten. Ich habe die Öffnungen einen Millimeter größer aufgefräst, damit später auch die Fensterrahmenbänder problemlos eingesetzt werden können. Die Zwischenstege, welche dem Wagenkasten die Steifigkeit verleihen, haben sich dabei aber auch gleich verabschiedet. Das ist nicht so schlimm, denn das Dach wollte ich sowieso auf den Wagenkasten aufkleben. Somit ist sichergestellt, dass bei der späteren Beleuchtung der Wagen kein Licht an den Dachkanten austreten kann.

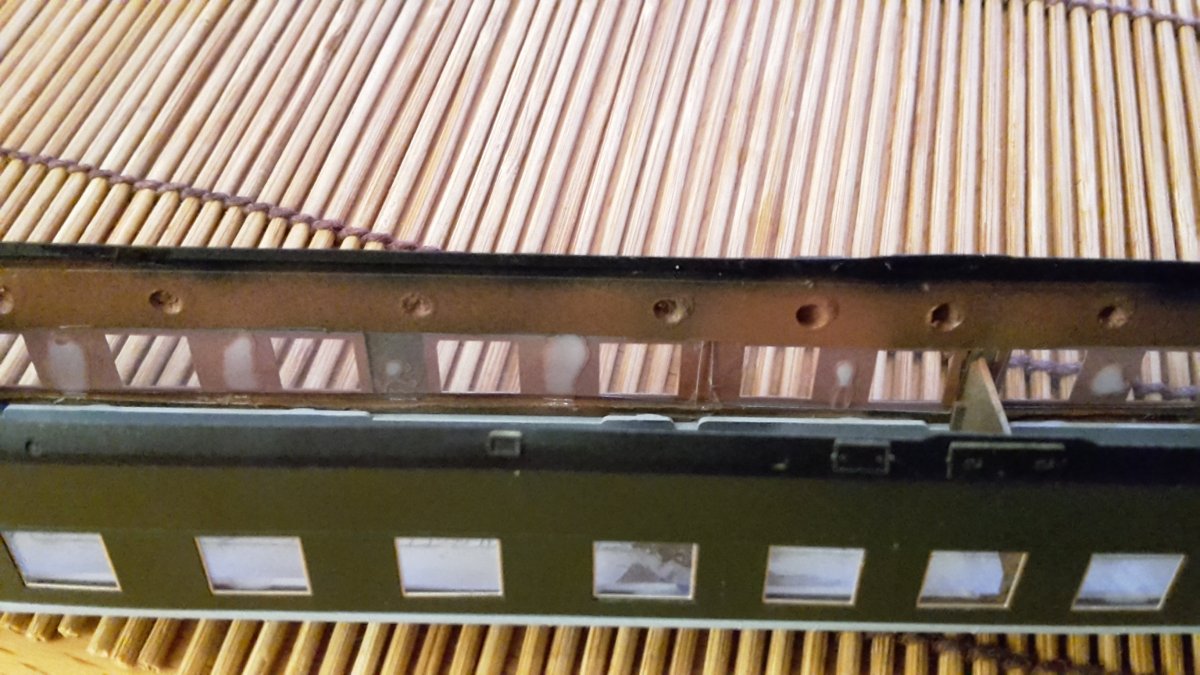

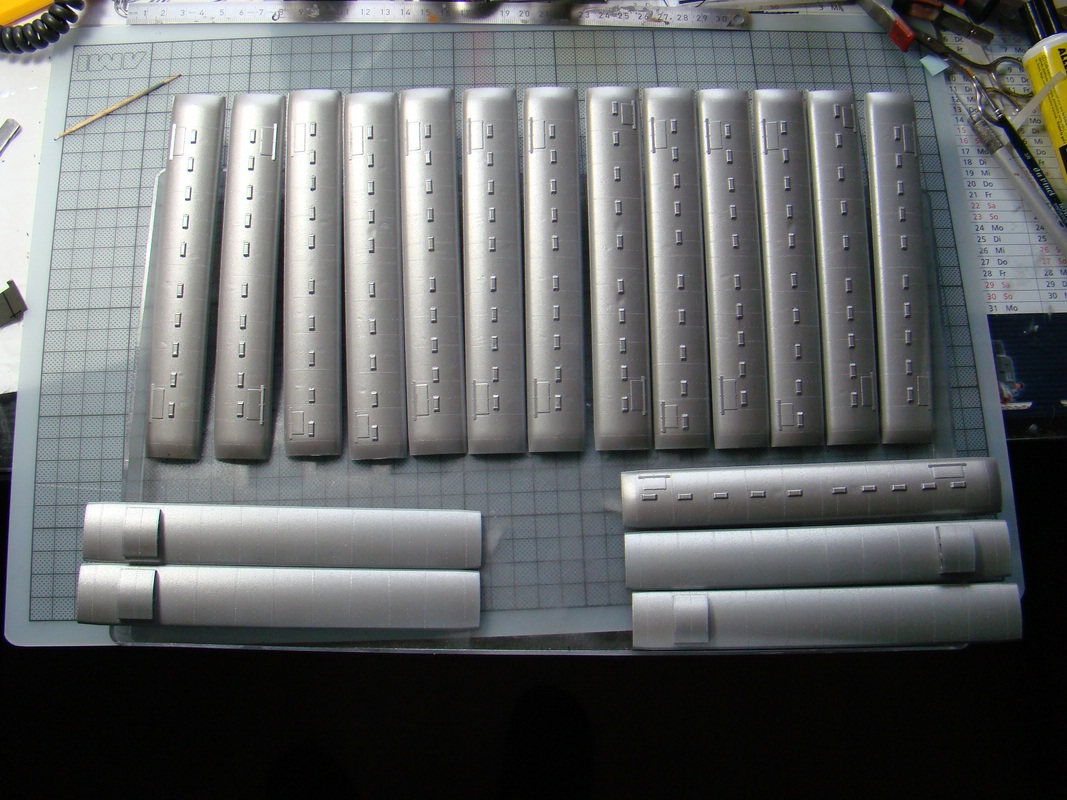

Der Wagenkasten wurde dann flächig auf Schmiergelpapier aufgelegt und so die Nietenimitationen der Seiten entfernt. Danach habe ich mehrere Löcher in die Seitenteile des Wagenkastens gebohrt.

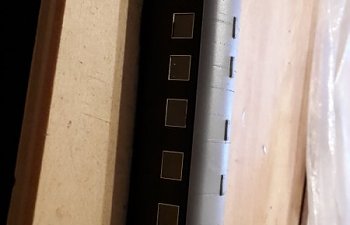

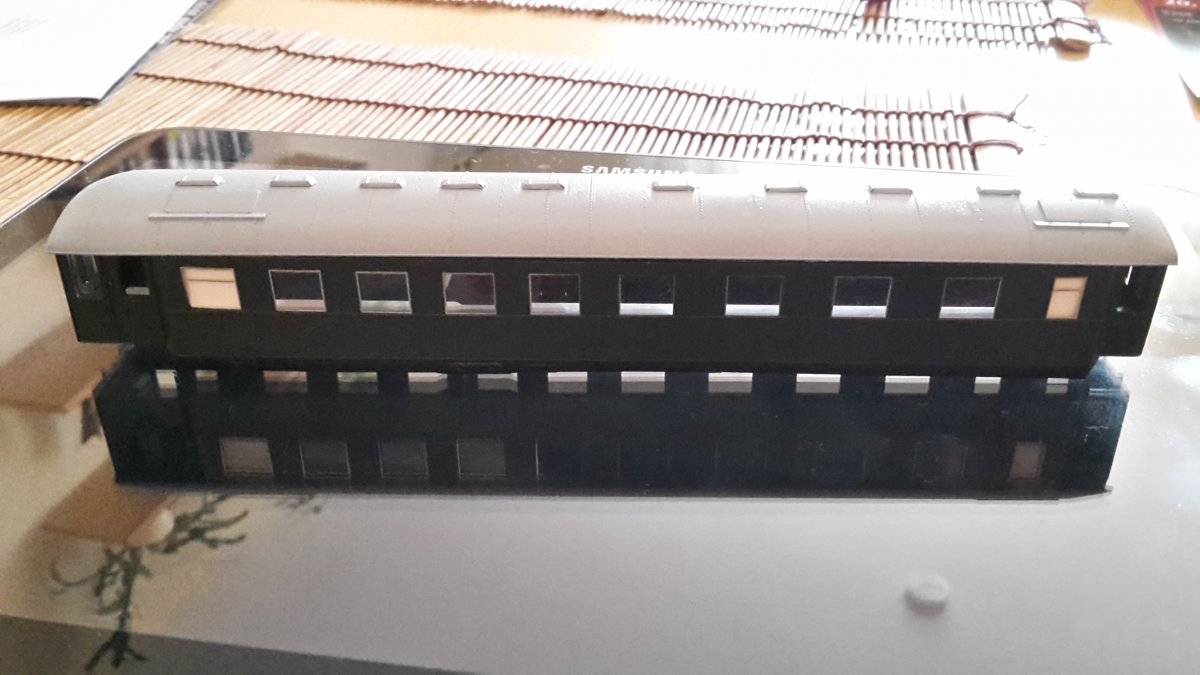

Mit Sekundenkleber wurden nun die neuen Seitenteile punktuell fixiert. Danach wurde alles fest verklebt, indem in Löcher Kleber eingebracht wurde.
Die einzige wirkliche Herausforderung ist das Biegen der kleinen Lüfter.

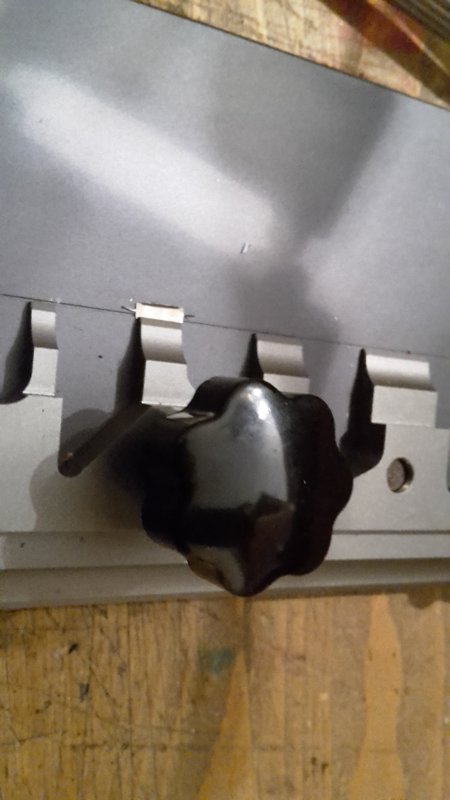

Hier wären kleine Biegekanten von Vorteil, sind aber nicht vorhanden. Das Biegen der Lüfter geht also nur mit einer Biegevorrichtung. Dem Bausatz liegt eine Schablone für das Bohren der Löcher für die Lüfter bei. Es macht Sinn, nach dem biegen der Lüfter diese mal in der Schablone zu testen, dass der Lochabstand auch wirklich stimmt. Wenn nicht, sollten die Lüfter auf dem Dach aufgeklebt werden.

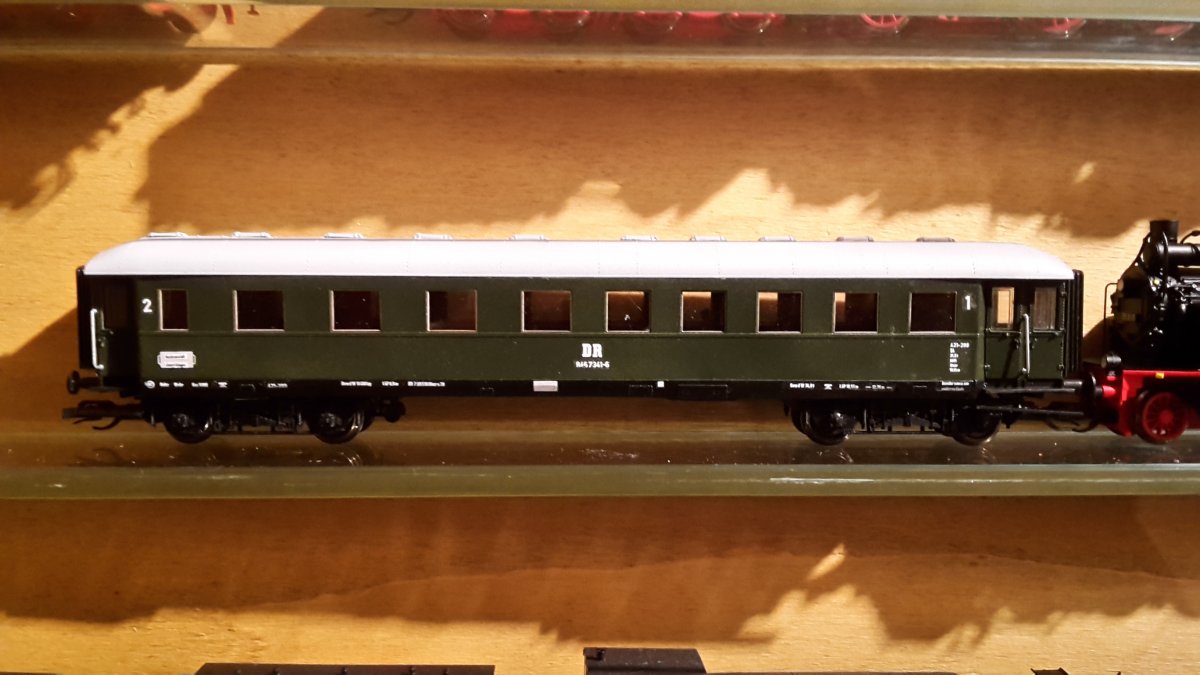

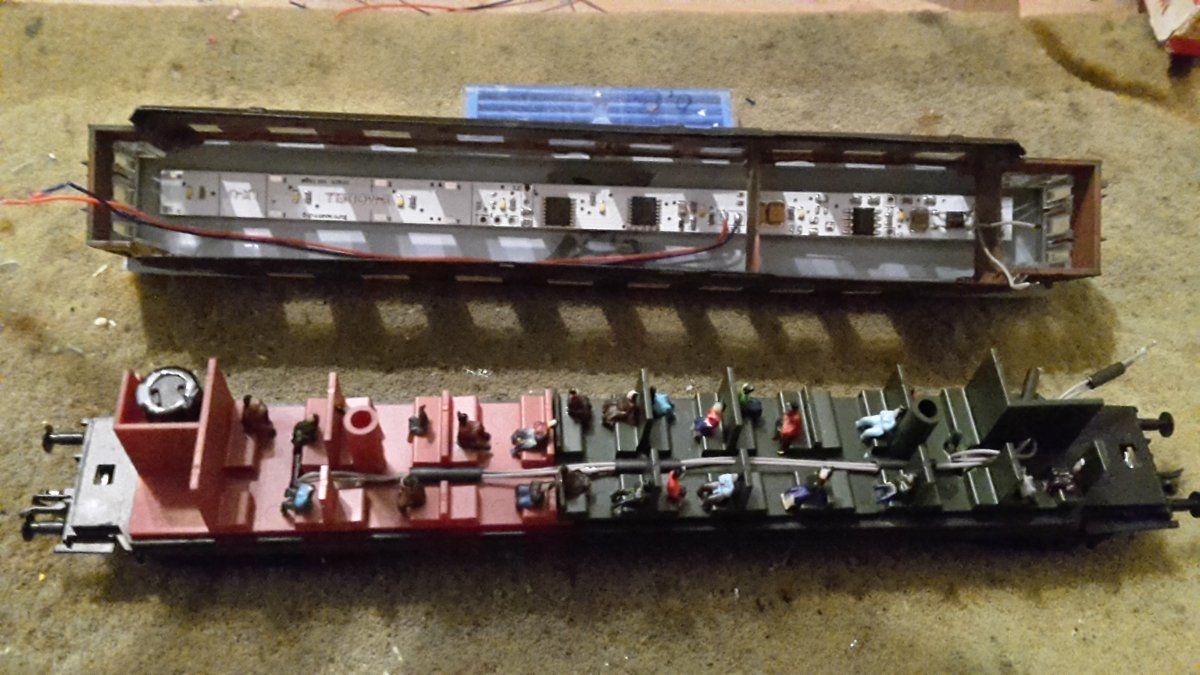

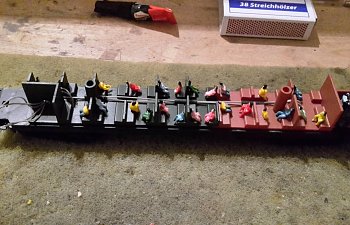

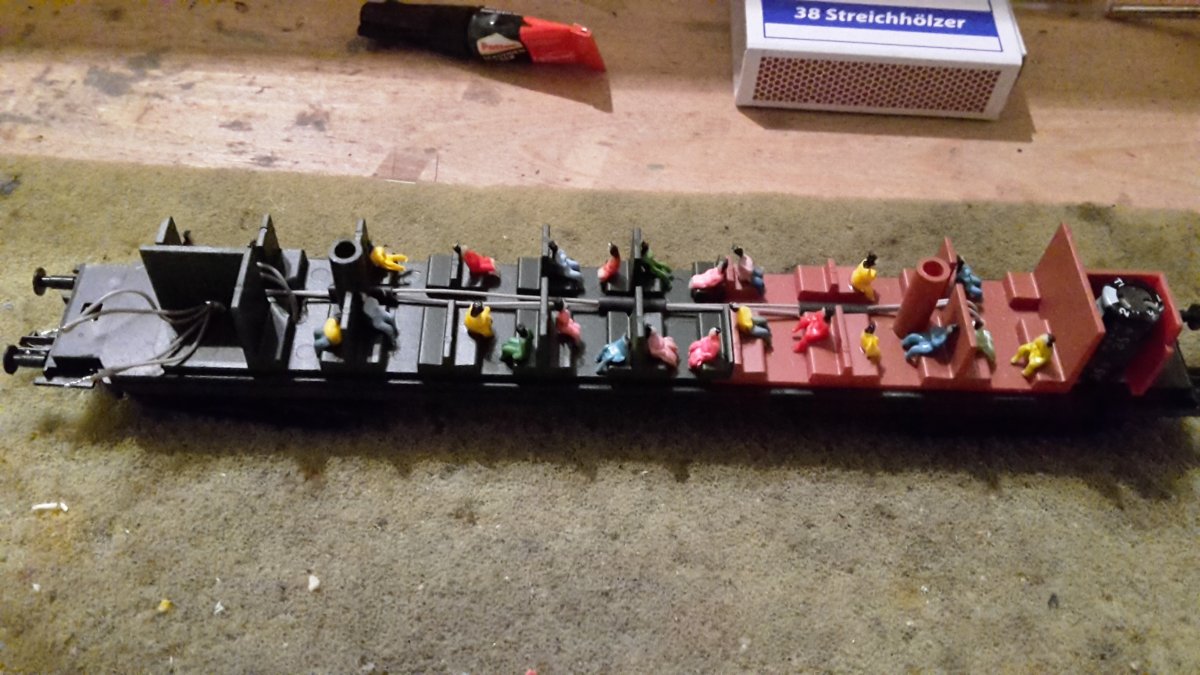

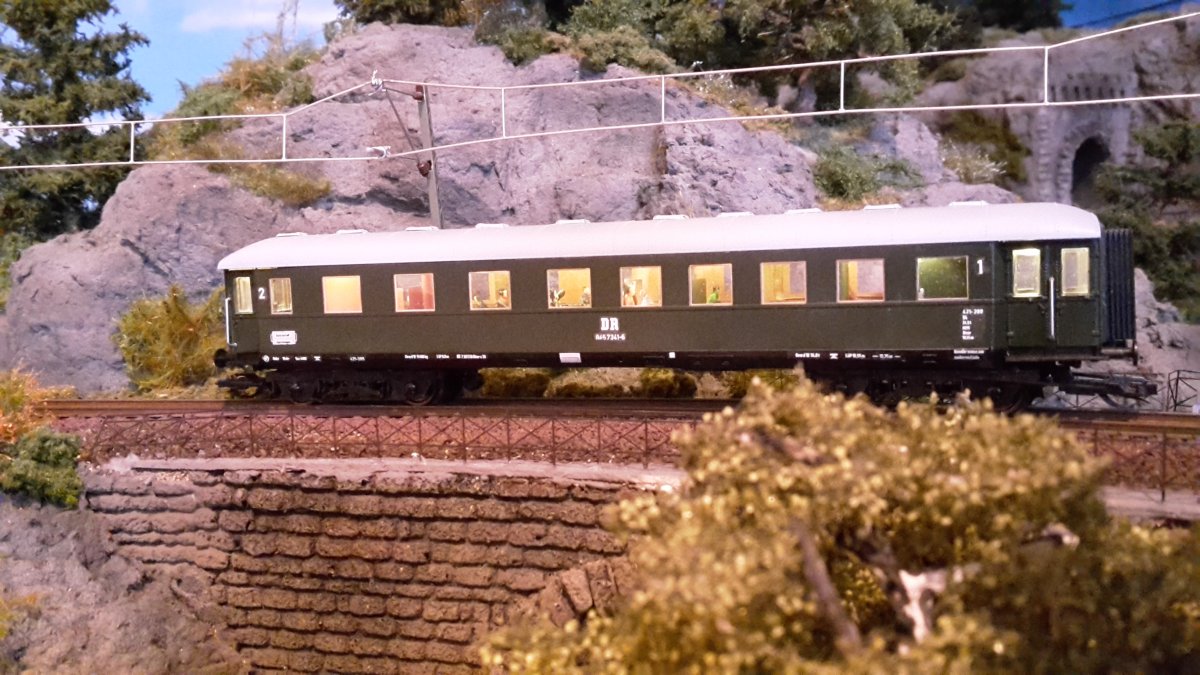

Nachdem alles lackiert war, haben noch ein paar Figuren im Wagen Platz genommen. Zur Beleuchtung kam wie immer die Platine von E-Modell zum Einsatz. Auch wurden wieder alle Radscheiben zur Stromabnahme herangezogen und ein Kondensator zur Spannungsspeicherung verbaut.

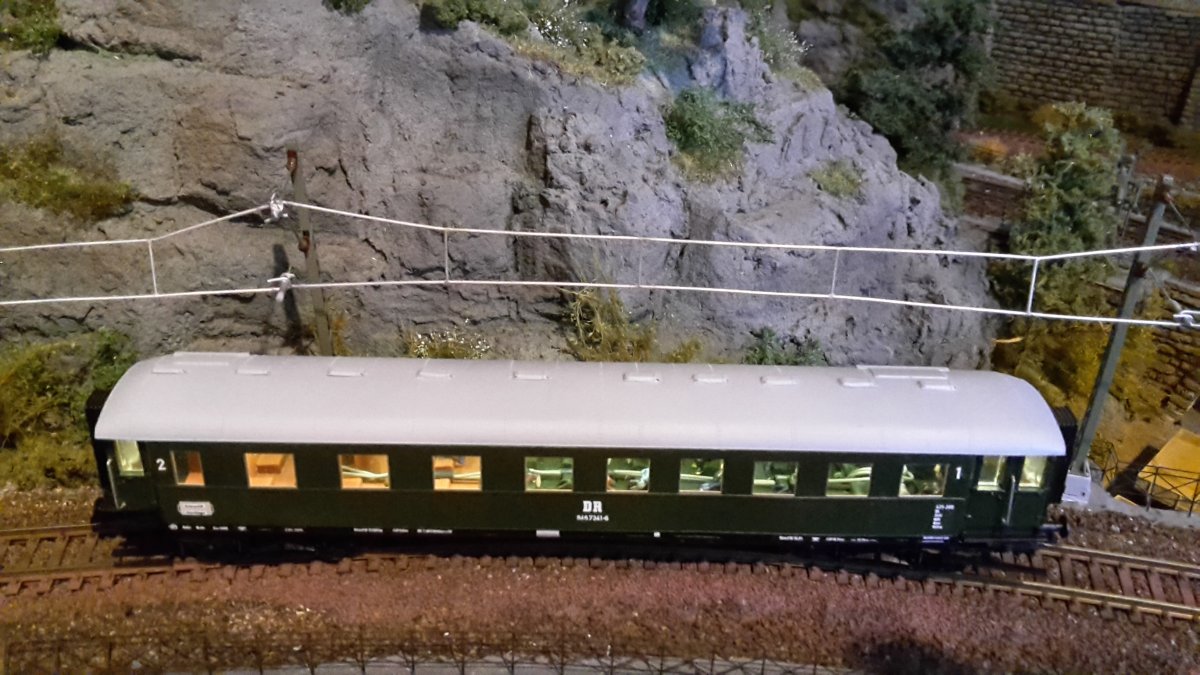

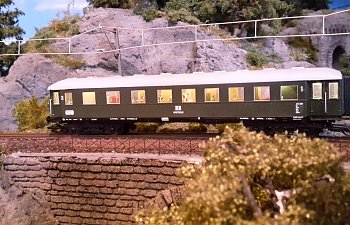

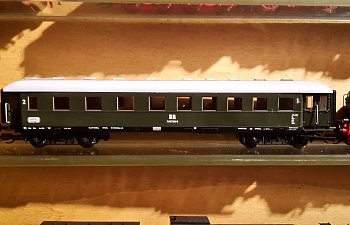

Alles in allem, ein recht einfach zu bauender Wagen, welcher auf der Anlage eine prima Figur macht.


Viele Spaß beim nachbauen.
kalle
