Amtrak Superliner für 3D Druck

[tt-schubi]

Hallo 3D Freunde,

ich habe einen Amtrak Superliner für 3D Druck konstruiert. Nun suche ich einen guten und günstigen Anbieter für SLA Druck. Kann mir da jemand helfen?

Danke TT-Schubi



[Carsten]

Gut und günstig schließen sich eigentlich aus.

• Dafür würde ich nicht bei shapeways.com drucken lassen!
• Graues Harz 3D-Druck Service | i.materialise vielleicht, aber nicht günstig
• Hier vielleicht, wenn die Abmessungen passen: DLP Ultra HD Resin



[Desirofreak]

Für meinen Drucker daheim ist er leider zu groß... Aber auf das Ergebnis bin ich gespannt



[E18]

Wie groß ist er denn ? Könnte eine größe von Bauvolumen: 192 mm (L) * 120 mm (B) * 250 mm (H) drucken



[Desirofreak]

Wenn ich das Maßbild aus dem anderen Thread richtig deute:

https://www.tt-board.de/forum/attachments/massbild-superliner-reisewagen-1-120-jpg.487764/

216mm lang und 41mm hoch



[Per]

Gut und günstig schließen sich eigentlich aus.

Deshalb macht man günstige Probedrucke, wenn alles passt, dann gut.



[tt-schubi]

Erst einmal danke für entsprechenden Hinweise.

Desirofreak hat recht: 216 mm / 41 mm ohne Drehgestell/ 25 mm. Drehgestell wird separat gedruckt.

Hallo E18 das würde dann ja bei dir passen. SLA drucken? Möglicher Preis?

Nein! Gut und günstig müssen sich nicht zwangsläufig ausschließen. Das hat mein langes Berufsleben sehr oft gezeigt.

Viele Grüße TT-Schubi

MD 76 ist in Arbeit, siehe unten.



[tt-schubi]

Der Amtrak Superliner ist nun fertig konstruiert.

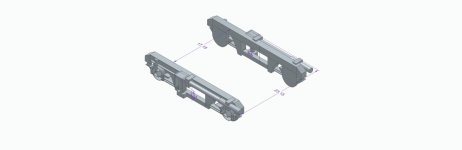

Hier eine kleine Video-Sequenz. Die Drehgestelle werden natürlich jeweils einzeln und ohne die provisorischen "Radscheiben" gedruckt.
Anhang anzeigen Mein Film.mp4



[Bigfoot]

Wenn ein Laie ein Modell konstruiert, welches von jemand anderem gedruckt werden soll, ist das oft schwierig. Jemand der konstruiert und selber druckt, weiss durch Erfahrung worauf er achten muss und was er am besten wie konstruiert, damit er mit seinem Drucker das optimale Ergebnis erzielen kann. Ausschuss wird hier sicher erstmal vorprogrammiert sein.
Ich wünsche dir trotzdem gutes gelingen, bei deiner Umsetzung, unmöglich ist es sicher nicht.



[MacG]

Wenn ich mir das Modell so anschaue, würde ich da noch Aufnahmepunkte für den Wagenboden vorsehen und das Gehäuse innen mit Spanten aussteifen. Mit Vorbildfotos habe ich es jetzt nicht verglichen.



[Carsten]

Das wollte ich auch gerade schreiben.

Der Amtrak Superliner ist nun fertig konstruiert.

Der Wagenboden und die Inneneinrichtung fehlen noch.
Wie dick sind die Seitenwände?
Wie sollen die Fenster entstehen?



[Ralf_2]

Weiß auch nicht - überlege ja schon länger, auch so‘n Drucker anzuschaffen. Weiß blos echt nicht, wann ich den „füttern“ soll.
Na vielleicht im Herbst - da haben wir nur ein Treffen …
Es ist sicher besser, selbst Erfahrungen mit der Technik zu sammeln. So exorbitant teuer ist die Technik ja nicht mehr.

Grüße Ralf



[Phil]

Was man neben Zeit und Geld in Betracht ziehen sollte, ist der benötigte Platz und die Gerüche.
Das habe ich doch sehr unterschätzt, weshalb mein privates Equipment wieder in den OVP's verstaut im Schlafzimmer steht 🙈



[tt-schubi]

Danke für eure Hinweise und Gedanken.

Wagenboden und Inneneinrichtung sollen später noch kommen.

Die Seitenwände sind 2 mm dick. Die Fenster werde ich von hinten mit Folie Belegen.

Aufnahmepunkte für den Wagenboden vorsehen und das Gehäuse innen mit Spanten

Danke, diese Hinweise werde ich gleich morgen umsetzen.

Dann gute Nacht. TT-Schubi



[Per]

Die Seitenwände sind 2 mm dick. Die Fenster werde ich von hinten mit Folie Belegen.

Ui, da wirst du wohl auch nochmal ran müssen. 24cm ist doch schon Mauerwerk. Glaub mir, dass wird auch dir nicht gefallen!



[Ralf_2]

Danke für eure Hinweise und Gedanken.

Wagenboden und Inneneinrichtung sollen später noch kommen.
…
Dann gute Nacht. TT-Schubi

Na immer wenn man bei Konstruktion meint, das kommt später, verpasst man die Chance, eine „runde Sache“ abzuliefern.
„Später“ verwickelt man sich in Kompromisse, die man bei Konsequenz von vornherein nicht hätte eingehen müssen.

Grüße Ralf



[IoreDM3]

Nicht unbedingt, er konstruiert für sich und nicht nach festen Vorgaben und Normen einer Firma.
Insofern hat er alle Möglichkeiten den "Hut" im Nachgang so anzupassen wie er es braucht.

IoreDM3



[Ralf_2]

Nicht unbedingt, er konstruiert für sich und nicht nach festen Vorgaben und Normen einer Firma.
Insofern hat er alle Möglichkeiten den "Hut" im Nachgang so anzupassen wie er es braucht.

IoreDM3

Na ich sehe da keinen Unterschied, ob man sich privat oder dienstlich in den Hintern ..... Aber bei mir ist ja anders - ich habe gar keine Arbeit - nur 4..... 5 Hobbies.

Grüße Ralf



[hochlehner]

Ich würde meinen 1mm Wandstärke reicht und die Fenster fräsen,so das sie bündig sitzen.Mit Hinterkleben wirst dich später ärgern.
Klaus



[tt-schubi]

Es ist schon interessant, wie unterschiedlich so die Meinungen sind.

Hallo Ralf_2 ich bin Rentner (71 Jahre) und das was ich hier mache, ist sicherlich weit weg von einer Profiarbeit, also nur ein Hobby von auch so ca. 4-5 Stück.
Ich mache das aus Freude für mich und danke auch für die vielen wirklich guten Hinweise, welche ich auch weitestgehend umsetzen werde.

Bezüglich der Wandstärke werde ich wohl wegen der Stabilität bei 2 mm bleiben und natürlich weiss ich, dass im "echten Leben" daraus eine Wandstärke von 240 mm entsteht. Da ich schon mehrere Gebäude konstruiert und gedruckt habe (pulversintern) habe ich da bisher keine negativen Erfahrungen gemacht.

Was die Genauigkeit der Objekte betrifft, so lege ich schon recht großen Wert auf die reale Umsetzung im TT-Maßstab. Allerdings sollen meine Modelle hauptsächlich mir gefallen. Für die sogenannten Nietenzählen kann und will ich da kein Maßstab sein.

Und natürlich geht auch so manches schief ..... aber wer ist schon vollkommen.

Für meinen Superliner mit 2 Drehgestellen habe ich jetzt ein Angebot frei Haus für 64,00 €. Und ein Musterteil zur Ansicht ist unterwegs.
Mal sehen, wie das aussieht.

Also bis später euer TT-Schubi



[alffrommars]

Oder mal hier probieren bei printcore ... 3D Druck Service



[MacG]

Und welches Material soll er dort, Deiner Meinung nach, auswählen? Die bieten doch nur SLS und FDM als Druckverfahren an (beide sind thermoplastisch). Da bliebe wohl nur Nylon PA12. Ich denke aber, dass dies in der Detailschärfe nicht für unseren Maßstab ausreicht. DLP und SLA sind da die Normalität.
In 1:87 hat sich das Miniatur Wunderland für das PA12 entschieden. Dies sieht man auch schön an deren rauen Oberflächen der Rohmodelle.



[alffrommars]

Was heisst nur SLS? Mit Resin ist wohl besser?



[MacG]

Mit Resin erhältst Du fast glatte Oberflächen, weil dieses dickflüssig oder ein Gel ist. Bei SLS werden mittels Laser feine Partikel zusammengeschmolzen (Pulver).



[alffrommars]

Aha meine Resin Drucke sind nie glatt sondern haben auch Stufen drin ... selbst bei 0.02 Schichthöhe.
Vorallem wenn man sie angewinkelt druckt 👍
