Hallo,

woher weißt Du, dass der Zug komplett eingefahren ist. Ist nur das Stück am Haltepunkt spannungslos?

Hallo @ege,

sorry, ja das habe ich vergessen zu schreiben. Die gelben Abschnitte sollen dann spannungsfrei/stromlos sein. Pro Gleis wird es 2-3 Belegtmelder geben. Einer bei der Einfahrt ins Gleis, (einer in der Mitte) und einer am Anfang vom Halteabschnitt. Letzterer ungefähr im Abstand der kürzesten Lok (bissel weniger natürlich) von den Trennstellen. Die beiden äußeren Bögen werden eventuell noch in 2 Abschnitte unterteilt. Mal schauen.
Damit sollte erkennbar sein, ob ein Zug korrekt auf dem Abstellgleis im SBhf abgestellt ist oder nicht.

Grüße



[madas]

Digital schalten und analog fahren halt.

Korrekt.

Ich denke, ich verstehe die Idee hinter der Schaltung.

Juhu. Habe bei Dir auch nix anderes erwartet.

Die Logik ist aber auf den ersten Blick nicht sonderlich kompatibel mit dem digitalen Fahren.

Ja wenn ich analog fahre, muss sie das ja auch nicht.

Sollte Letzteres irgendwann mal Thema werden, wird man auch das neu machen müssen.

Das stimmt. Um ein bissel Umverkabelung kommt man dann wohl nicht rum. Die 18 Leitungen liegen dann ja aber schon und man muss sie "nur" vom Relais in einen digitalen GBM umstöpseln.



[Per]

Ich bin überrascht ob der Überraschung mancher, ist doch die normale Abschaltung von Gleisabschnitten, wenn man analog fährt, halt digital gesteuert



[madas]

Die Gleisbesetztmeldung arbeitet auch mit 5V und kann somit direkt an die schwedischen Servo-Dekoder angeschlossen werden. Dazu aber später mehr. Lass Euch überraschen.



[ege]

Das stimmt. Um ein bissel Umverkabelung kommt man dann wohl nicht rum. Die 18 Leitungen liegen dann ja aber schon und man muss sie "nur" vom Relais in einen digitalen GBM umstöpseln.

Es werden wohl etwas mehr sein. Es sind nur 18 Stopp-Rückmelder eingezeichnet.
Aber mach mal. Ich gucke gerne zu.



[madas]

Angefangen bissel Weichen zu verlegen. Anschlussleitungen für Gleisspannung und Polarisierung angelötet. Position auf der Anlage bestimmt und die Leitungsdurchführungen gebohrt.



[madas]

2. Weichenstraße in Angriff genommen.



[madas]

Stromanschlüsse für Gleisspannung der Streckengleise und für die abschaltbaren Abstellgleise im SBhf mit Trackswell von Fichtelbahn hergestellt und eingepasst.









Danach Meditationsarbeit am Gleis. Verklebung mit Latex-Bindemittel.







Festlöten der Gleise am Trackswell erfolgt nach Trocknung des Klebers.

LG



[madas]

R439 liegt. 😝

















VG



[ege]

sehr sauber gearbeitet, Respekt.

Kannst Du die Gegenbögen aus Bild 5 noch etwas entschärfen? 1 bis 2 cm gerade Strecke wirken Wunder für die KKK.

Viele Grüße



[madas]

Mal was in Rumänien drucken lassen. Bilder sind leider etwas unscharf.







Ob sich dann noch SMD LEDs reinfummeln lassen, werden wir sehen.

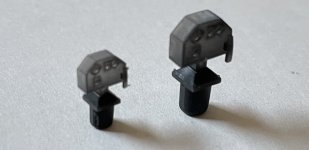

Links runterskaliert auf TT (ca. 5mm breit) und rechts H0.



LG



[TT-Pille]

Und die fertigen von Vissmann wären keine Alternative gewesen? Ja, die gibt es nur in N und H0. N ist 0,5 kleiner als 5 mm und H0 1,5 mm größer.



[V180-Oli]

Nicht schlecht. Auf dem ersten Bild wirkt es unsymetrisch. Scheint aber wohl nur der Perspektive geschuldet zu sein.



[madas]

Und die fertigen von Vissmann wären keine Alternative gewesen? Ja, die gibt es nur in N und H0. N ist 0,5 kleiner als 5 mm und H0 1,5 mm größer.

Viessmann Stückpreis ca. 30€

versus

Resin-3D-Druck 50 Stk. 7€ ohne Versand (ich bekam 100Stk. - 50 fertig ausgelöste und 50 noch mit Stützen dran + 2 in H0)
LED 0201 bzw. 0402 4 Stk. zu jede ca. 1€

Noch Fragen?



[madas]



[madas]

Bissel weitergewerkelt.













LG



[DanskePiet]

Was hast du als Schalldämmung verwendet?



[madas]

Was hast du als Schalldämmung verwendet?

Gummilkork. Ist bei mir aber nur als Unterbau gedacht um die Höhe der Bowdenzugröhrchen auszugleichen. Ob der Geräuschpegel damit geringer ist, nun ja ich bilde es mir zumindest ein. 😝
Nee etwas leiser laufen die Wagen schon verglichen zur Fahrt auf blanken Holz.

Gibt es als Meterware auf Rolle.

Geklebt habe ich mit Pattex Sprühkleber. Hauptsache der Kleber ist nach „Aushärtung“ dauerelastisch. Beim nächsten Mal hätte ich aber wahrscheinlich auch den Gummikork mit Latexbindemittel verklebt. Gibt eigentlich nix billigeres und besseres. Klebt super, ist super elastisch und nach 24h eigentlich durchgetrocknet.

Musste mal testen.



[DanskePiet]

Danke für den Tip. Die Schalldämmung sollte bei Gummikork schon nicht schlecht sein.

Noch eine Frage...
Wo hattest du die Rörchen und die Bowdenzüge bestellt?



[mcpilot]

@DanskePiet wenn du einen Modellbau Laden in der Nähe hast, schau mal da rein, im RC Flugzeugmodellbau wird sowas verwendet.



[madas]

Wo hattest du die Rörchen und die Bowdenzüge bestellt?

Bowdenzug-Außenrohr, ø3x2x1000mm | Bowdenzüge | Ruderanlenkung | Zubehör

Bowdenzug-Außenrohr, 3x2x1000mm

www.hoelleinshop.com

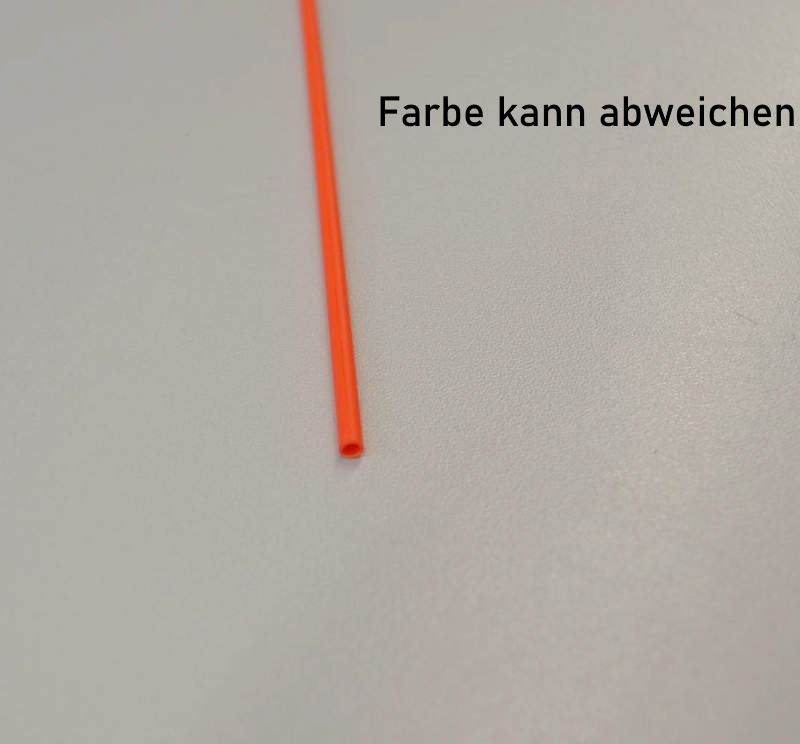

Bowdenzug-Innenrohr (E), ø2x0.8x1000mm | Bowdenzüge | Ruderanlenkung | Zubehör

Bowdenzug-Innenrohr (E), 2x0.8x1000mm

www.hoelleinshop.com

Stahldraht ø 0.8x1000mm, DIN 10270-1 SH | Stahl-, Eisen-, Nirosta-Draht | Werkstoffe | Zubehör

Stahldraht 0.8x1000mm

www.hoelleinshop.com



[pandy1]

Fehlt da nicht noch die Herzstückpolarisierung ?



[DanskePiet]

Fehlt da nicht noch die Herzstückpolarisierung ?

So wie ich es verstanden habe, macht madas dies über die Steuerung. Ich selbst werde es wahrsccheinlich mit kleinen Microtastern am Servo ausführen.



[madas]

Fehlt da nicht noch die Herzstückpolarisierung ?

Wo jetzt?

Die Weichen haben drei Zuleitungen. Plus, Minus und Herzstück. Plus und Minus jeweils an die Backenschiene und die dazugehörige Weichenzunge angelötet.



Die Leitung fürs Herzstück kommt dann an Relais welches auf dem Servo-Dekoder sitzt. Links oben im folgenden Bild.



[pandy1]

OK habe ich nicht richtig gesehen. Beim MP 1 ist die Herzstückpolarisierung gleich mit bei, scheint mir weniger Aufwand zu sein.
