Hallo zusammen.
Ich hab ein altes Relikt ausgegraben!

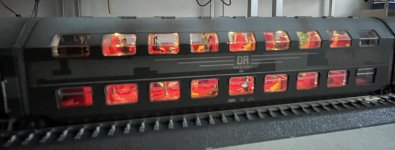

Heute hab ich mich mal dem Spielemax Dosto angenommen. Er liegt seit der Messe in Dresden 2020, samt Beleuchtung und Decodern bei mir.
Es sind gut 100 Passagiere zugestiegen, auch ein paar im Gang und an den Türen stehende….
Schade, um die vielen und schönen Modelle von Spielemax.
Grüße
Long John
Ich hab ein altes Relikt ausgegraben!
Heute hab ich mich mal dem Spielemax Dosto angenommen. Er liegt seit der Messe in Dresden 2020, samt Beleuchtung und Decodern bei mir.
Es sind gut 100 Passagiere zugestiegen, auch ein paar im Gang und an den Türen stehende….
Schade, um die vielen und schönen Modelle von Spielemax.
Grüße
Long John
Anhänge
constructo
Foriker
Hallo Gregor,
rote Sitze, roter Fußboden, rote Treppe....? Ich kenne da einen guten Modellbahnfreund, der ist Maler von Beruf und hätte das sicher noch verbessern können.
lustige Grüße von
Jürgen W.
rote Sitze, roter Fußboden, rote Treppe....? Ich kenne da einen guten Modellbahnfreund, der ist Maler von Beruf und hätte das sicher noch verbessern können.
lustige Grüße von
Jürgen W.
venturis
Foriker
TT-Poldij
Foriker
Gras zu gleichmäßig, Pflasterpappe nicht ausreichend gealtert, Mauer vermutlich H0
Gibt's dazu ein Vorbild?
Jetzt schon, ja solche Arbeiten machen neben dem schönen Filigranzeugs den Kopf frei.
Poldij
Gibt's dazu ein Vorbild? Jetzt schon, ja solche Arbeiten machen neben dem schönen Filigranzeugs den Kopf frei.
Poldij
Nachdem ich mich endlich dazu durchringen konnte, die letzten 1,20m Kleineisen zu stecken, hab ich gleich noch die Gleise verlegt.
Jetzt müssen noch 4 Weichen gebaut werden, dann hab ich endlich zwei befahrbare Gleise für den Kreis.
Sieht gut aus, für dieses Jahr…...
Sichtbar ist Filigran, alles was verdeckt ist, ist Kühn Flexgleis.
Jetzt müssen noch 4 Weichen gebaut werden, dann hab ich endlich zwei befahrbare Gleise für den Kreis.
Sieht gut aus, für dieses Jahr…...
Sichtbar ist Filigran, alles was verdeckt ist, ist Kühn Flexgleis.
Anhänge
Wir waren auch schon 2 mal da auf Tour (siehe Avatarbild). Immer von Mörlenbach nach Wald Michelbach, dort dann die Sommerrodelbahn und den Klettergarten besucht und am Nachmittag wieder zurück.
Mal sehen, eventuell finden wir uns im Oktober auch mal wieder für eine Tour ein, eine schöne Fahrt in einer schönen Gegend.
Mal sehen, eventuell finden wir uns im Oktober auch mal wieder für eine Tour ein, eine schöne Fahrt in einer schönen Gegend.
Wir müssen leider auch nochmal.😉
Die Rückfahrt hat gestern mit dem Bus stattgefunden.😢 Für die Tour von Mörlenbach, waren zu wenig Draisinen am Bahnhof. Diese sollten mit einem Unimog von Wald Michelbach gebracht werden. Der Unimog hat auf der Strecke den Geist aufgegeben, so das die Strecke blockiert war. Die Feuerwehr wurde zum runterheben von den Gleisen hinzugezogen.
Die Draisinen müssen natürlich alle wieder nach Wald Michelbach, das hieß, es mussten viele Bekannte organisiert werden, die helfen konnten die Teile in den oberen Bahnhof zu fahren. Es sollte ein lange Nacht werden….
Wir haben einen Gutschein bekommen und müssen somit nochmal fahren, dass wird im Herbst bestimmt ein schönes Erlebnis.
Die Rodelbahn, war die Erste Station. Die Fürther Modellbahnausstellung haben wir ein anderes mal eingeplant.
Falls jemand mit dem Motorrad kommen mag, der hat auf jeden Fall auch eine schöne Kurvenreiche Tour. (Wäre auch mal wieder schön)
Grüße
Long John
Die Rückfahrt hat gestern mit dem Bus stattgefunden.😢 Für die Tour von Mörlenbach, waren zu wenig Draisinen am Bahnhof. Diese sollten mit einem Unimog von Wald Michelbach gebracht werden. Der Unimog hat auf der Strecke den Geist aufgegeben, so das die Strecke blockiert war. Die Feuerwehr wurde zum runterheben von den Gleisen hinzugezogen.
Die Draisinen müssen natürlich alle wieder nach Wald Michelbach, das hieß, es mussten viele Bekannte organisiert werden, die helfen konnten die Teile in den oberen Bahnhof zu fahren. Es sollte ein lange Nacht werden….
Wir haben einen Gutschein bekommen und müssen somit nochmal fahren, dass wird im Herbst bestimmt ein schönes Erlebnis.
Die Rodelbahn, war die Erste Station. Die Fürther Modellbahnausstellung haben wir ein anderes mal eingeplant.
Falls jemand mit dem Motorrad kommen mag, der hat auf jeden Fall auch eine schöne Kurvenreiche Tour. (Wäre auch mal wieder schön)
Grüße
Long John
Der erste Fahrtag hat gezeigt, dass ich noch etwas ergänzen muss, oder möchte!
Für die Steuerung der Weichen, werde ich noch Taster oder Schalter in die Seitenwände einbauen. Die Steuerung über Tablet, fand ich nicht so prickelnd, dass suchen der Weichen im Handregler ist auch nicht der burner.
PC Steuerung bzw. Handbetrieb sollen bleiben. Das Stellen der Weichen wird in die PC Steuerung übertragen, so dass dort auch die richtige Stellung angezeigt werden kann.
Die Frage ist, ob das Gleisbild und Taster Zentral am mittleren Segment, oder am jeweilgen Segment plaziert werden sollte?
Für die Übertragung des Gleisplans auf die Seitenwände, mach ich mir Schablonen. Vorher werden die Schrauben natürlich noch verspachtelt und Farbe muss drauf.
Ob ich noch eine Ausleuchtung integriere sollte?
Grüße
Long John
Für die Steuerung der Weichen, werde ich noch Taster oder Schalter in die Seitenwände einbauen. Die Steuerung über Tablet, fand ich nicht so prickelnd, dass suchen der Weichen im Handregler ist auch nicht der burner.
PC Steuerung bzw. Handbetrieb sollen bleiben. Das Stellen der Weichen wird in die PC Steuerung übertragen, so dass dort auch die richtige Stellung angezeigt werden kann.
Die Frage ist, ob das Gleisbild und Taster Zentral am mittleren Segment, oder am jeweilgen Segment plaziert werden sollte?
Für die Übertragung des Gleisplans auf die Seitenwände, mach ich mir Schablonen. Vorher werden die Schrauben natürlich noch verspachtelt und Farbe muss drauf.
Ob ich noch eine Ausleuchtung integriere sollte?
Grüße
Long John
Anhänge
Um die Kabelverlegung etwas zu Zentrieren, hab ich mal versucht einen Speisepunkt zu erstellen. Da unter der Weiche die Kabel der Backenschienen, Zungen und vom Herzstück zusammen kommen, sollte etwas Zentrales her.
Links und rechts (Bild oben unten) die Zuleitungen und in der Mitte, kann die Zuleitung für die Herzstückpolarisierung angeschlossen werden. Es wäre somit als Sammelpunkt für Streckengleise, als auch für Weichen geeignet. Von da geht es mit größerem Querschnitt weiter zu den Belegtmeldern.
Auf dem Bild ist es nur mit Klebeband befestigt. Rot und Blau sind Backen- und Zungenschienen. Gelb ist das Herzstück.
Grüße
Long John
Links und rechts (Bild oben unten) die Zuleitungen und in der Mitte, kann die Zuleitung für die Herzstückpolarisierung angeschlossen werden. Es wäre somit als Sammelpunkt für Streckengleise, als auch für Weichen geeignet. Von da geht es mit größerem Querschnitt weiter zu den Belegtmeldern.
Auf dem Bild ist es nur mit Klebeband befestigt. Rot und Blau sind Backen- und Zungenschienen. Gelb ist das Herzstück.
Grüße
Long John
Anhänge
Die Polarisierung erfolgt am Servodecoder. Das Problem, war, oder ist die Momentane Verdrahtung. Ursprünglich hat jedes Segment eine eigene Einspeisung für die Servos und jedes Segment hat 2 bis 3 Belegtmelder und das alles unter der Decke. Blöd wenn du noch Löcher bohren musst. Die Gleise wurden auch nur mit einer Trennung an den Belegtmelder verdrahtet, was zu großen Sammelpunkten für die andere Einspeisung führte. Pro Gleis, sind je Segment 8 - 10 Kabel vorhanden. Diese werd ich jetzt bündeln und die Belegtmelder, Servodecoder und Stromversorgung an die Seite der Segmente verlegen. Jedes Seite des Gleises, wird jetzt direkt vom Belegtmelder eingespeist. Für die Versorgung der Belegtmelder gibt es eine Ringleitung (2,5mm²) um die komplette Anlage.
Zusätzlich kommen auf einer Seite der Segmente noch Schalter für das betätigen der Weichen rein.
Zusätzlich kommen auf einer Seite der Segmente noch Schalter für das betätigen der Weichen rein.
Anhänge
Ein Blick unter den Rock!
Es kostet zwar nochmal eine Menge Zeit, aber der Aufwand hat sich jetzt schon gelohnt.
Bei den Platinen, werd ich beim nächsten Segment, wieder auf die etwas größeren umsteigen.
Jetzt werd ich noch ein paar Halterungen für die Netzteile konstruieren und drucken, dann finden diese auch den Platz an der Seite. Die Schalter für die Weichen sind mittlerweile auch da und können in die Seitenwände eingebaut werden.
Grüße
Long John
Es kostet zwar nochmal eine Menge Zeit, aber der Aufwand hat sich jetzt schon gelohnt.
Bei den Platinen, werd ich beim nächsten Segment, wieder auf die etwas größeren umsteigen.
Jetzt werd ich noch ein paar Halterungen für die Netzteile konstruieren und drucken, dann finden diese auch den Platz an der Seite. Die Schalter für die Weichen sind mittlerweile auch da und können in die Seitenwände eingebaut werden.
Grüße
Long John
Anhänge
Zügle
Foriker
Gregor,verarbeite den mal an einem Stück Probeschiene, der verändert sich nach Benetzung bestimmt noch farblich!! Gruß
Werner 8871
Foriker
Es gab da mal etwas ähnliches vor vielen Monden auf unserem Stammi zu sehen.
In der Datenbank ist auch alles fein säuberlich abgelegt:
Dies ist das erste Bild der Reihe, einfach weiter durchklicken.
Vielleicht hilft es Dir ja weiter.
In der Datenbank ist auch alles fein säuberlich abgelegt:
Dies ist das erste Bild der Reihe, einfach weiter durchklicken.
Vielleicht hilft es Dir ja weiter.
Hallo.
2D geht schon aber 3D muss ich noch ein bisschen üben.....
Für die Erste Eigenkonstruktion hat es gelangt. Bisher hatte ich meine Netzteile mit Kabelbindern an den Segmenten befestigt, dat war aber nich so dolle. Jetzt gibt es ja neue Elektrik und da mussten ein paar Halterungen her. Ursprünglich für ein Netzteil gezeichnet, da Platz Magelware ist, wurden sie verschmolzen und ein doppelter draus.
Wicht war, dass man das Netzkabel abziehen und einstecken kann, ohne das das Netzteil verrutscht,o der festgehalten werden muss.
Das kam dabei raus.
Grüße
Long John
2D geht schon aber 3D muss ich noch ein bisschen üben.....
Für die Erste Eigenkonstruktion hat es gelangt. Bisher hatte ich meine Netzteile mit Kabelbindern an den Segmenten befestigt, dat war aber nich so dolle. Jetzt gibt es ja neue Elektrik und da mussten ein paar Halterungen her. Ursprünglich für ein Netzteil gezeichnet, da Platz Magelware ist, wurden sie verschmolzen und ein doppelter draus.
Wicht war, dass man das Netzkabel abziehen und einstecken kann, ohne das das Netzteil verrutscht,o der festgehalten werden muss.
Das kam dabei raus.
Grüße
Long John
Anhänge
Hallo.
Nachdem der Elektronik an die Seitenwand gezogen ist, wurde die LightControl fleißig progammiert. Ist eine riesen Umstellung, da hier mit Makros gearbeitet wird. Die Servos einstellen, ist sehr komfortabel über die Tastatur möglich. Was hier zusätzlich noch gemacht werden muss, sind Ausgänge für die Relais den Weichen zuzuweisen und ihnen zu sagen ob an oder aus. Ist eine tolle Sache.
Hier ein Beispiel:
Die ersten Gleisverbindungen von TTFiligran haben keine Trennstellen im Kreuzungsbereich. Das heißt, alle Gleise, bis auf die Herzstücke der Weichen, sind durchgehend. Sieht super aus, erschwert nur leider das polarisieren. Mittlerweile wurde das anscheinend geändert. Bei meiner Variante, führte das manchmal zu kleinen Kurzschlüssen. Die vielen meist nur bei den Soundloks auf, da diese sofort stehen blieben und der Loop von vor gestartet wurde. Einen Beschaltungsplan gab es damals leider nicht!
Bei der jetzigen Variante, hab ich die Gleise alle zuschalt und abschaltbar gemacht. Man kann im Video sehr schön hören, wie die Relais nacheinander schalten. Die Verzögerung hab ich mal so eigestellt, damit man es hören kann, wieviel da polarisiert werden muss.
Ein weiterer Punkt, den ich unbedingt umsetzen wollte, war das Schalten an der Anlage direkt.

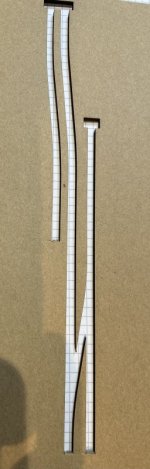

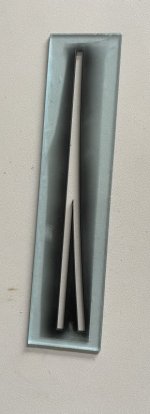

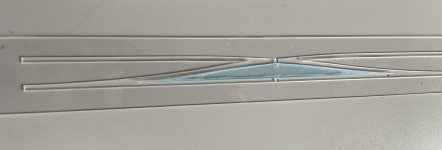

Hierfür hab ich mir Schablonen gemacht, um das Gleisbild (Weichen) auf die Seitenwand zu sprühen. Somit können die Weichen, an jedem Segment geschalten werden.
Euch einen schönen Sonntag.
Long John
Nachdem der Elektronik an die Seitenwand gezogen ist, wurde die LightControl fleißig progammiert. Ist eine riesen Umstellung, da hier mit Makros gearbeitet wird. Die Servos einstellen, ist sehr komfortabel über die Tastatur möglich. Was hier zusätzlich noch gemacht werden muss, sind Ausgänge für die Relais den Weichen zuzuweisen und ihnen zu sagen ob an oder aus. Ist eine tolle Sache.
Hier ein Beispiel:
Die ersten Gleisverbindungen von TTFiligran haben keine Trennstellen im Kreuzungsbereich. Das heißt, alle Gleise, bis auf die Herzstücke der Weichen, sind durchgehend. Sieht super aus, erschwert nur leider das polarisieren. Mittlerweile wurde das anscheinend geändert. Bei meiner Variante, führte das manchmal zu kleinen Kurzschlüssen. Die vielen meist nur bei den Soundloks auf, da diese sofort stehen blieben und der Loop von vor gestartet wurde. Einen Beschaltungsplan gab es damals leider nicht!
Bei der jetzigen Variante, hab ich die Gleise alle zuschalt und abschaltbar gemacht. Man kann im Video sehr schön hören, wie die Relais nacheinander schalten. Die Verzögerung hab ich mal so eigestellt, damit man es hören kann, wieviel da polarisiert werden muss.
Ein weiterer Punkt, den ich unbedingt umsetzen wollte, war das Schalten an der Anlage direkt.
Hierfür hab ich mir Schablonen gemacht, um das Gleisbild (Weichen) auf die Seitenwand zu sprühen. Somit können die Weichen, an jedem Segment geschalten werden.
Euch einen schönen Sonntag.
Long John
Anhänge
120bernd
Foriker
Klingt nach Ekektronikstudium.
Respekt Gregor.
Respekt Gregor.
