Hallo!
Ich möchte Ihnen die Umwandlung des Modells T669-084 CSD in das Modell CME3-011 SZD vorstellen. Das Projekt wurde vor 3,5 Jahren gestartet. Aus verschiedenen Gründen konnte dieses Projekt nicht rechtzeitig fertiggestellt werden, und erst jetzt ist dieses Projekt abgeschlossen.
Natürlich musste ich im Vergleich zum Prototyp zu einigen Vereinfachungen des Erscheinungsbilds des Modells gehen. Die Idee der Konvertierung war nicht nur bei der Neulackierung des Modells und der Inschriften, sondern auch bei der Modernisierung der elektronischen Füllung.

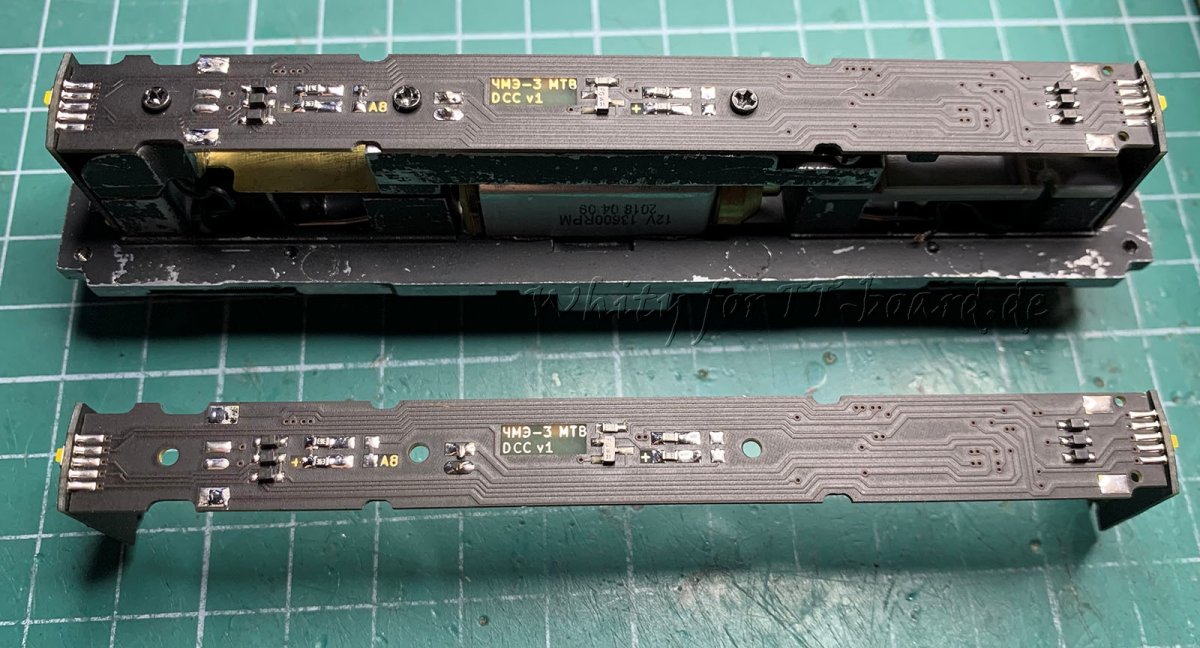

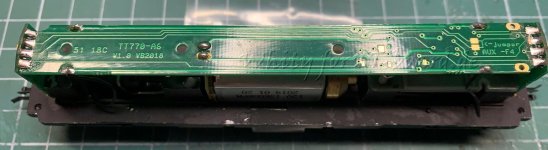

Um die beabsichtigte Funktionalität zu realisieren und da ich keine Decoder mit NEXT18 habe, wurde beschlossen, eine neue Leiterplatte mit Plux16 zu entwerfen und herzustellen. Diese Aufgabe wurde von Dmitry Shestakov erfüllt.
Die folgenden Funktionen sind implementiert:
Oberes Spitzenlicht hell / schwach
Beide unteren Spitzenlichter weiß in Fahrtrichtung
Ein rotes unteres Spitzenlicht
Rangierlicht (je ein weißes unteres Spitzenlicht vorn und hinten von der Seite des aktiven Führerpults)
Licht im Führerraum
Fahrwerksbeleuchtung

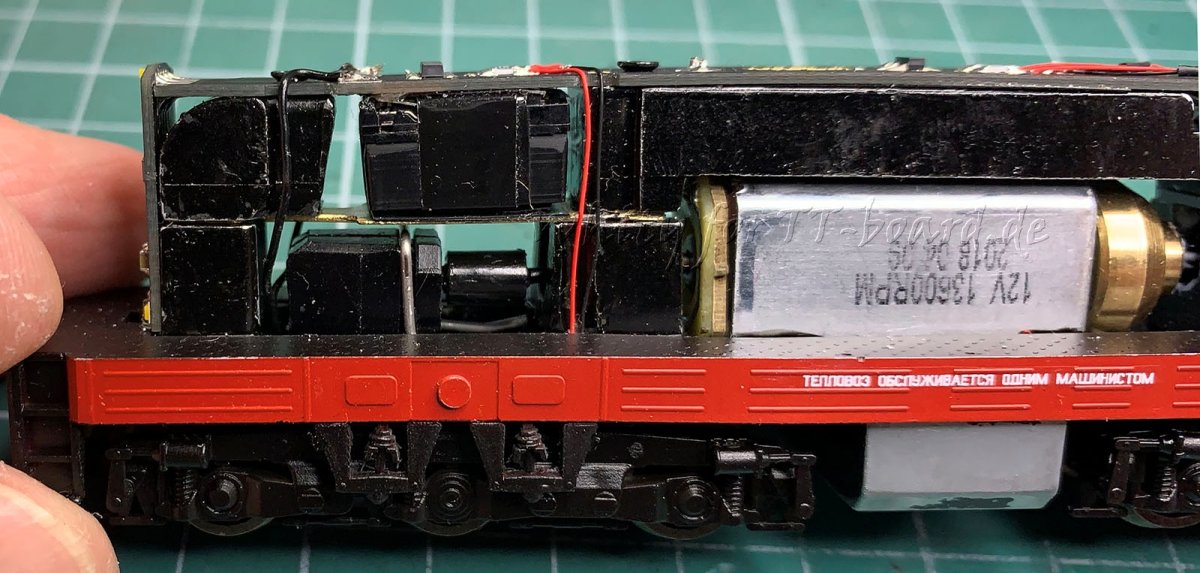

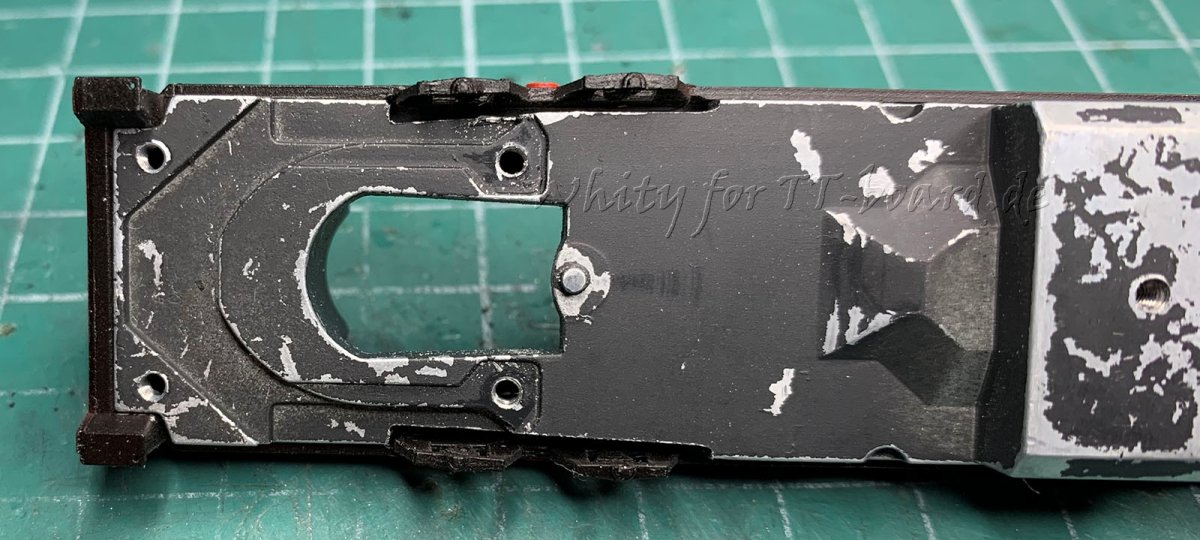

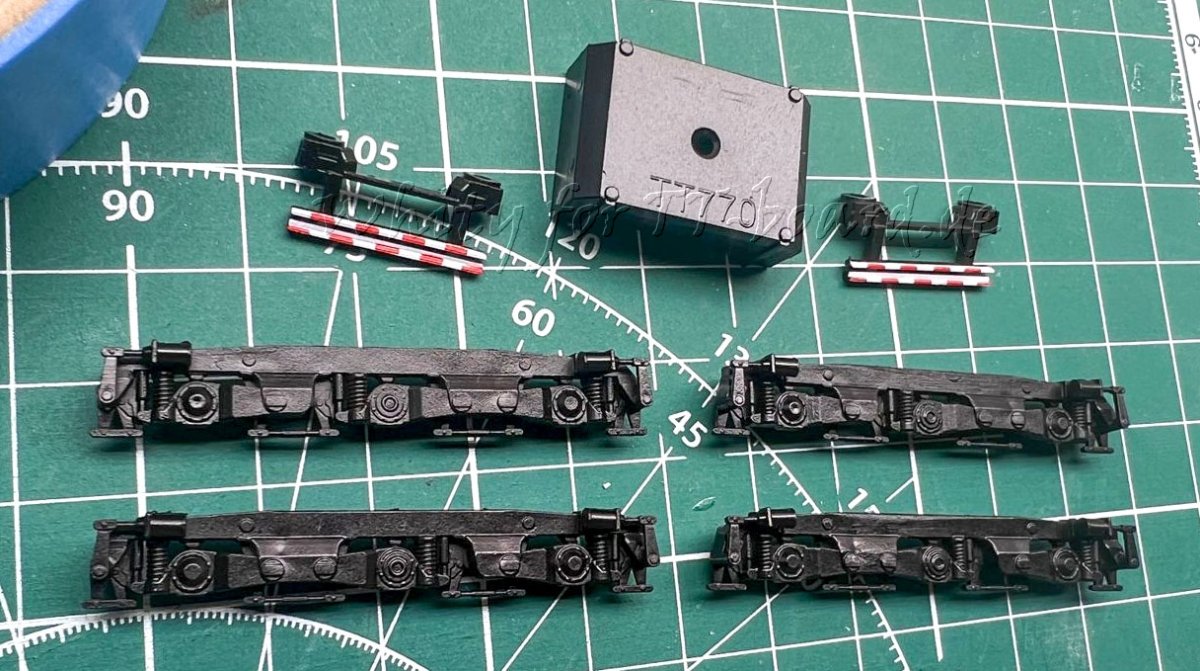

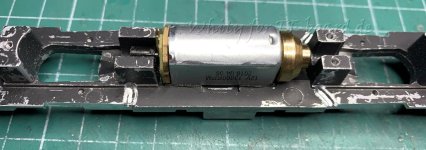

Um den Lautsprecher unterzubringen, musste ein Metallgewicht gesägt warden.
Als Taschenlampen für die Fahrwerksbeleuchtung verwendete man die LEDs 0402, die zwei in Reihe geschaltet wurden.

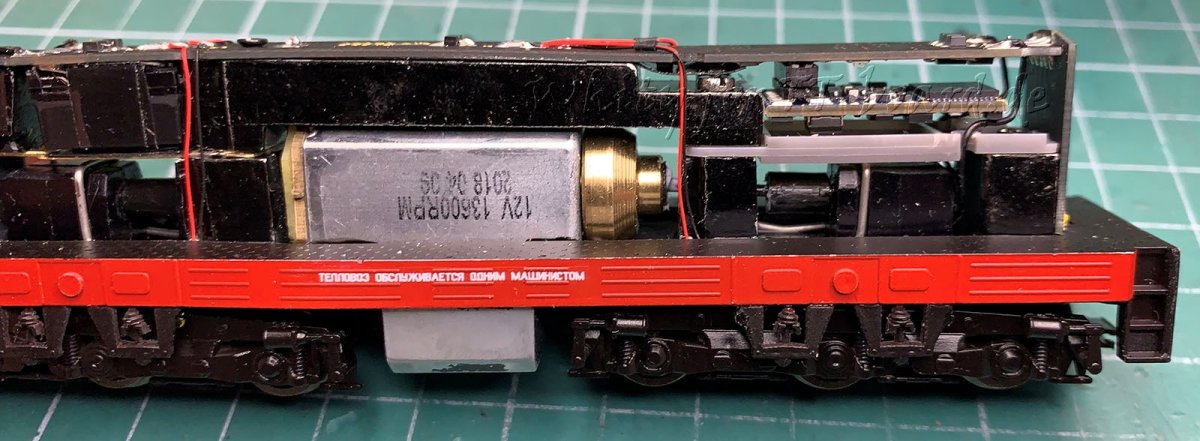

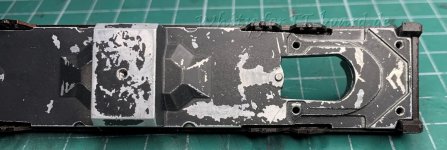

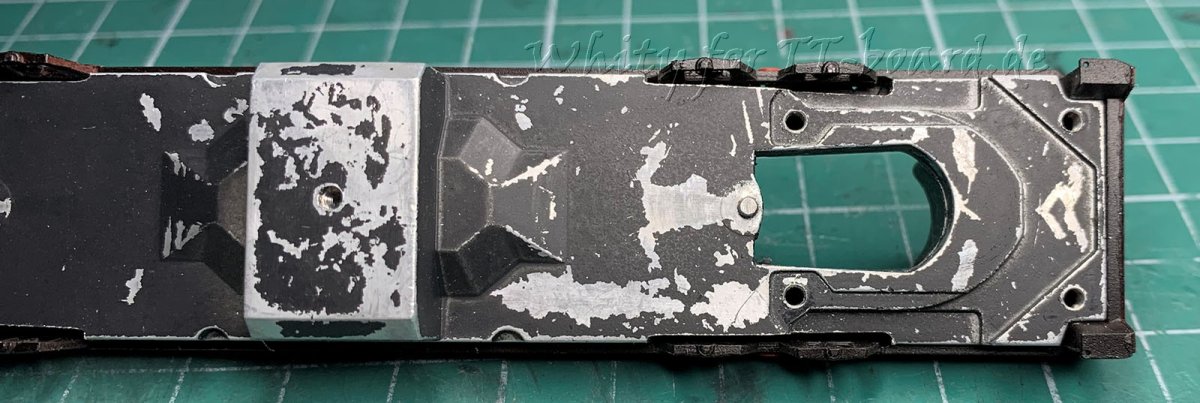

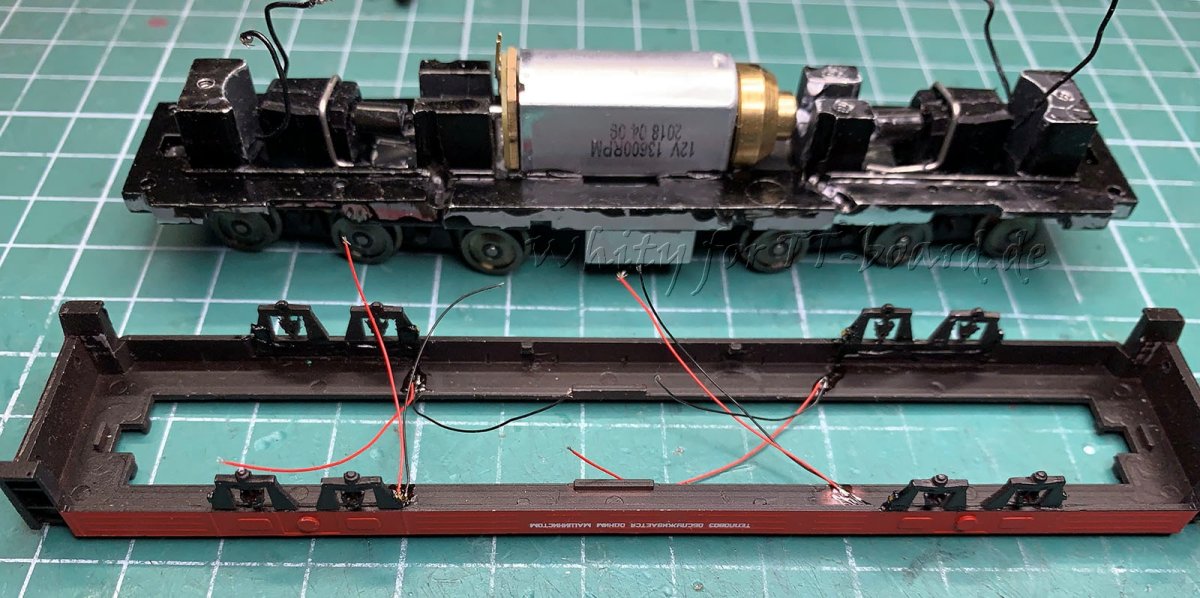

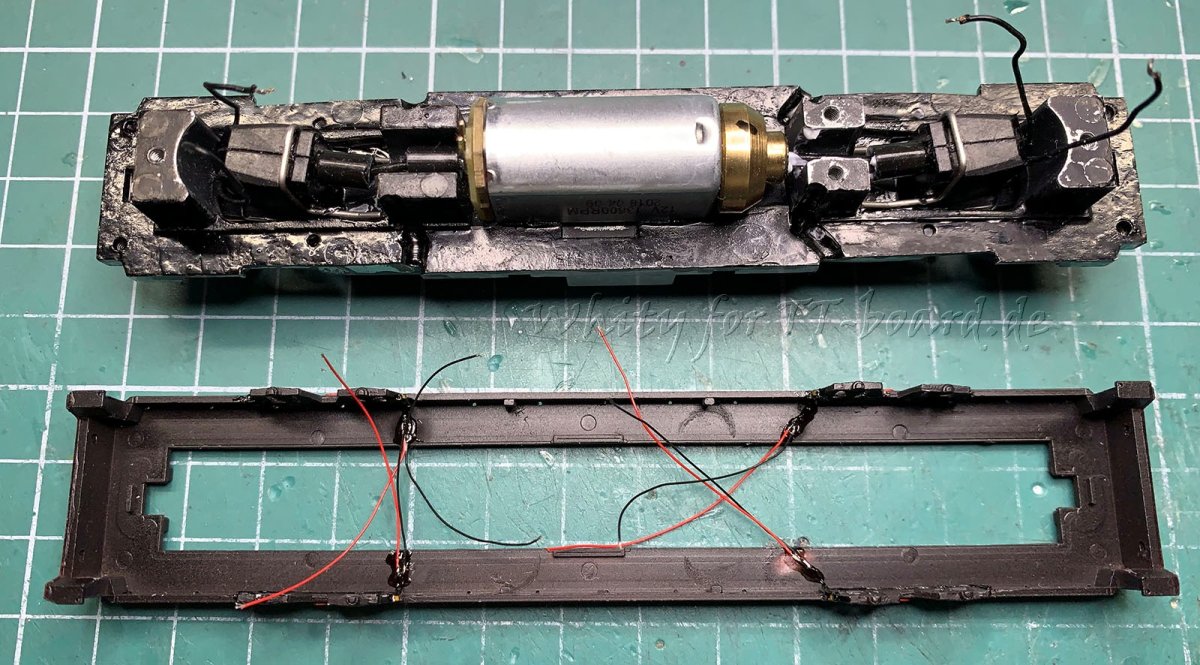

Es mussten kleine Vertiefungen im Rahmen gefräst werden, damit die Drähte passen.

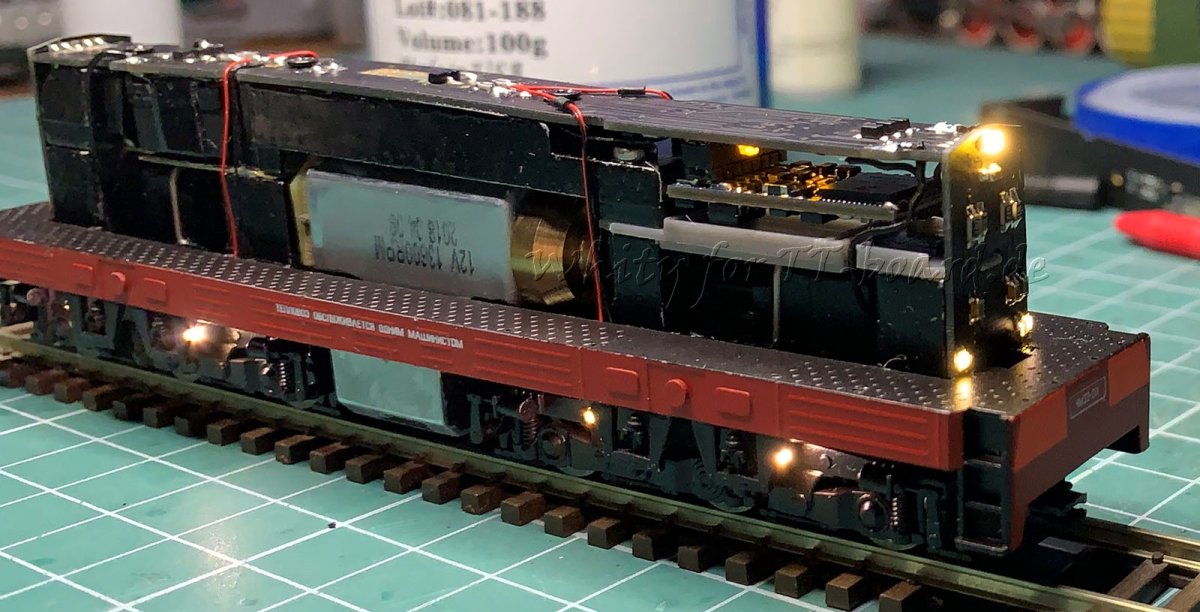

Anprobe...

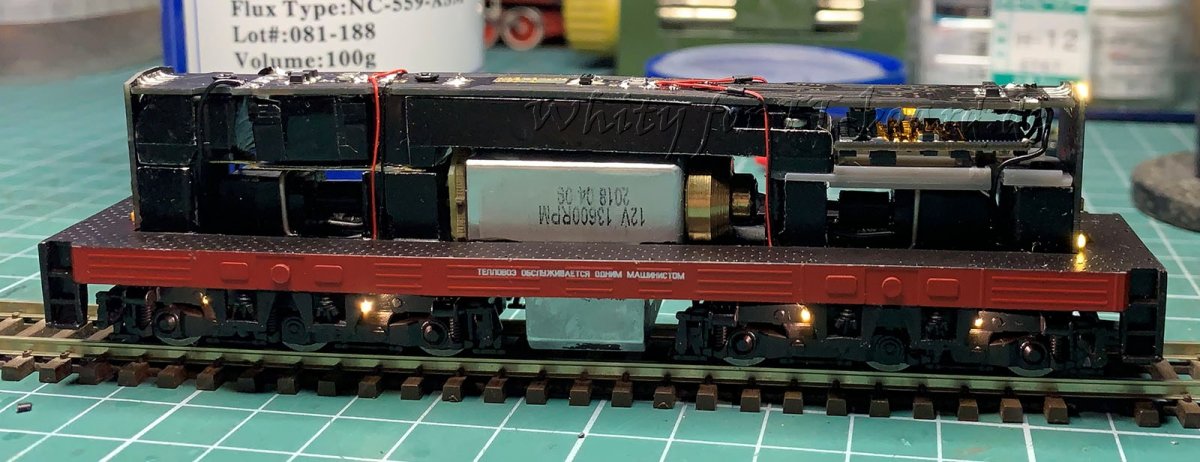

Gesammelter…

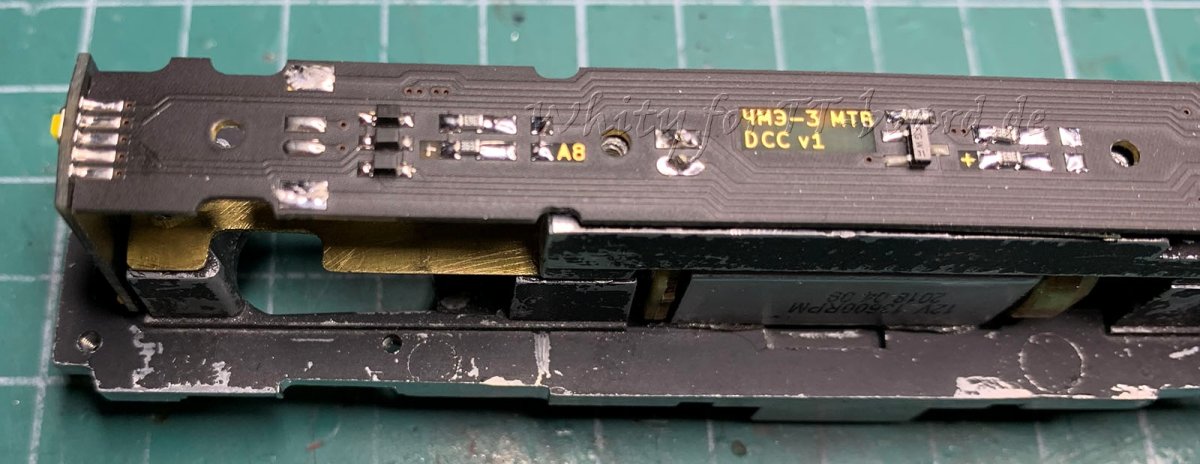

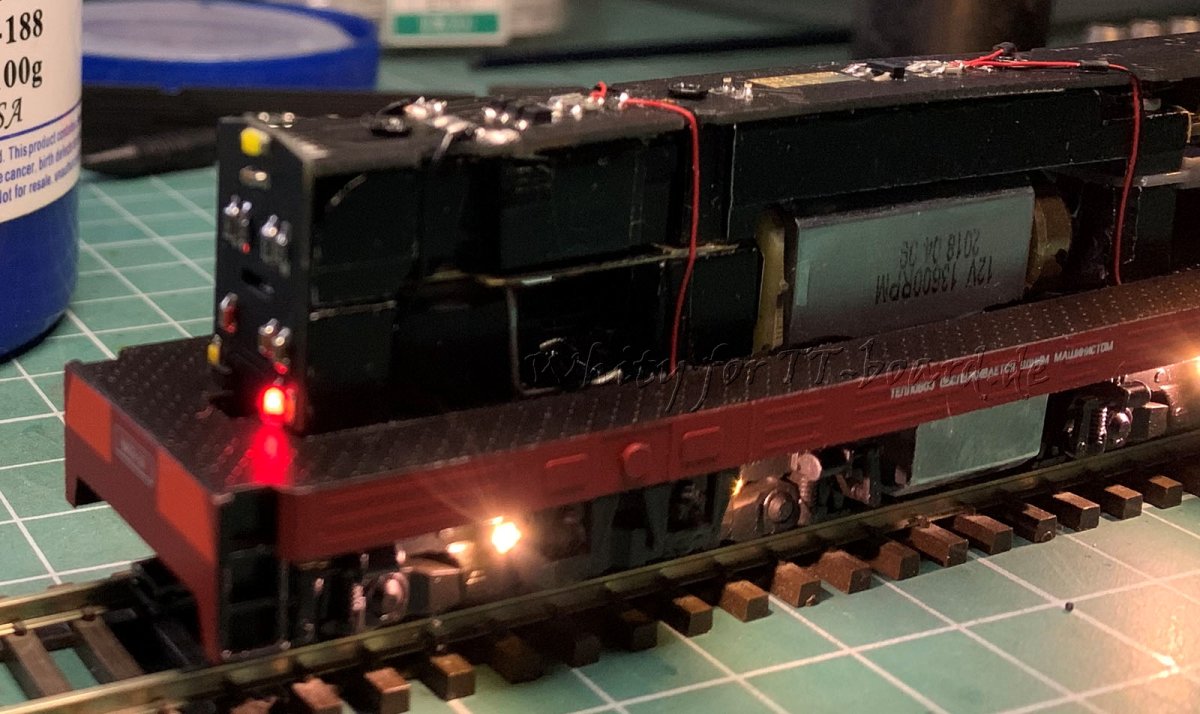

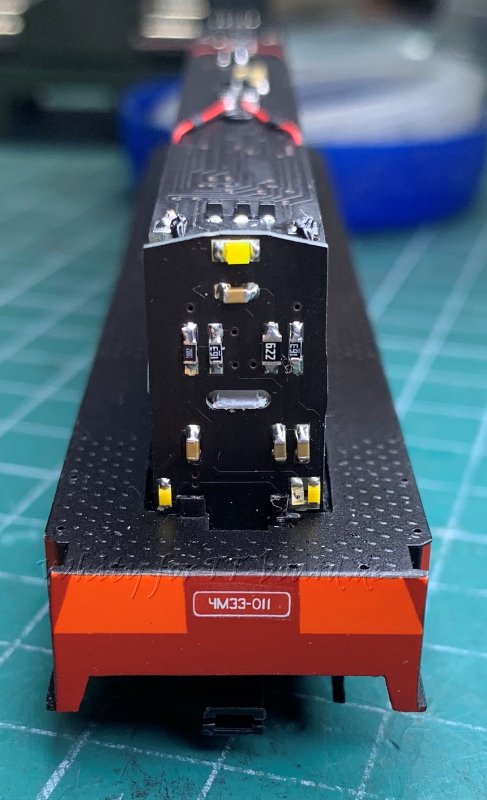

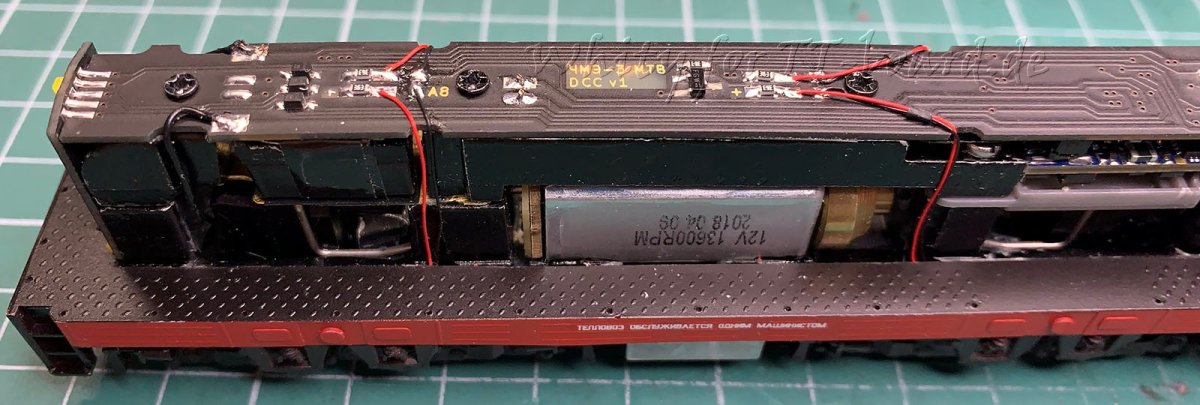

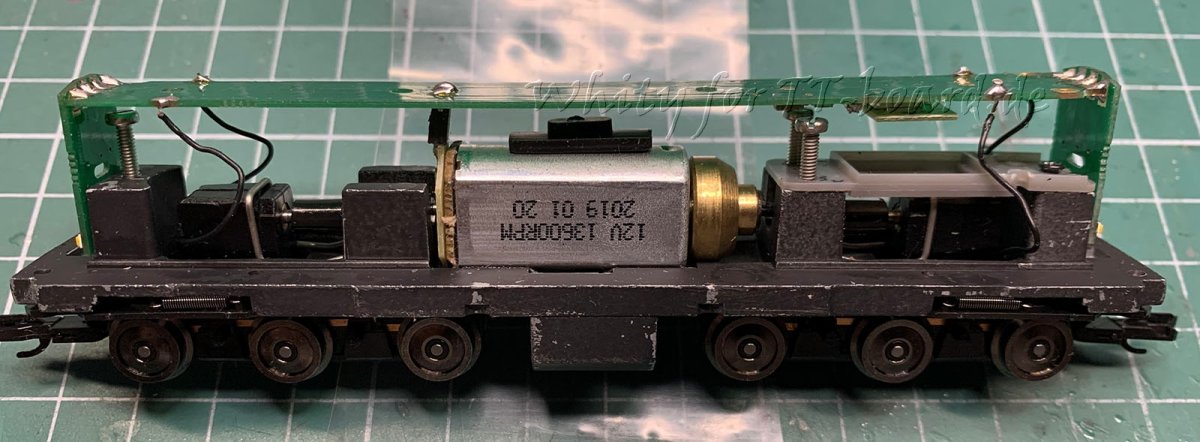

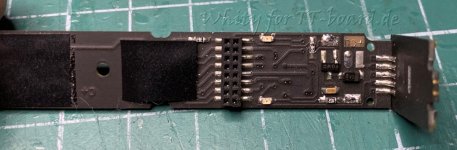

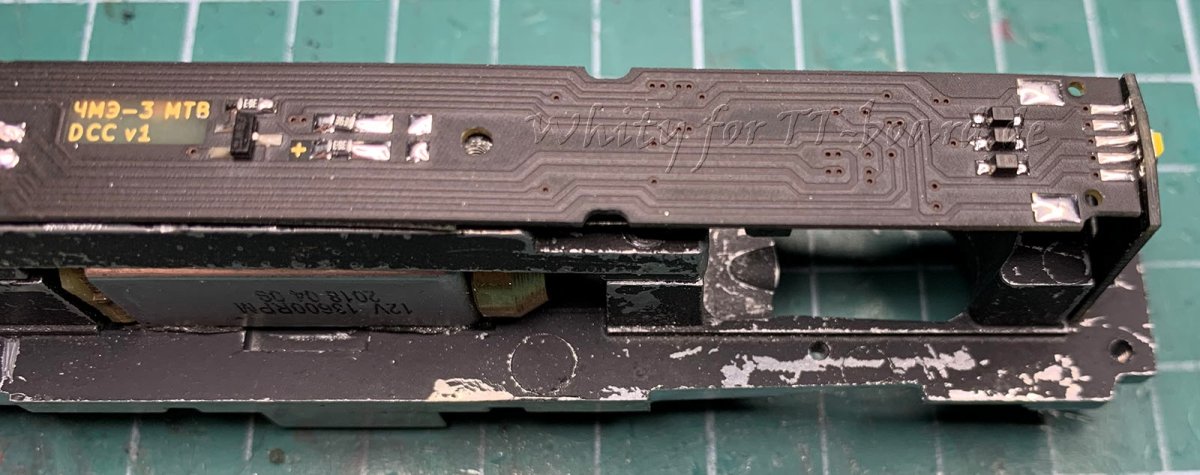

Überprüfen Sie die Arbeit der PCB.

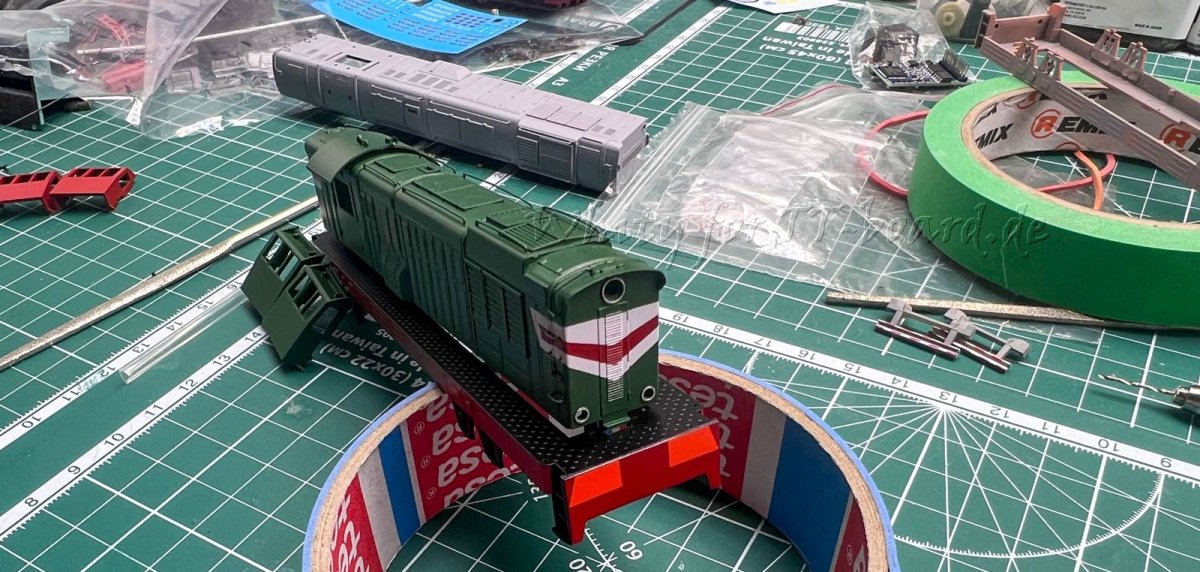

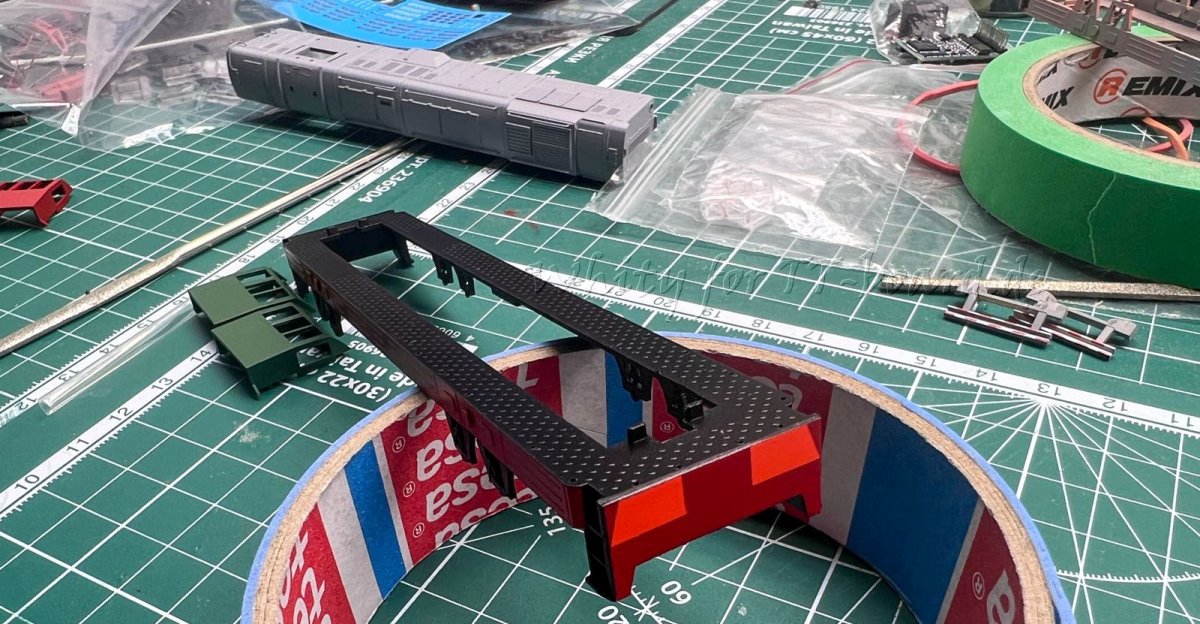

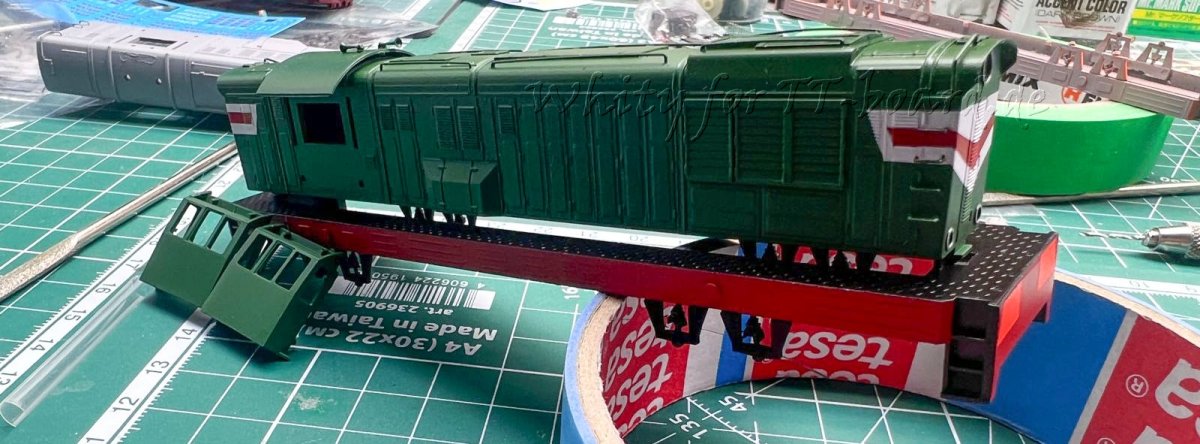

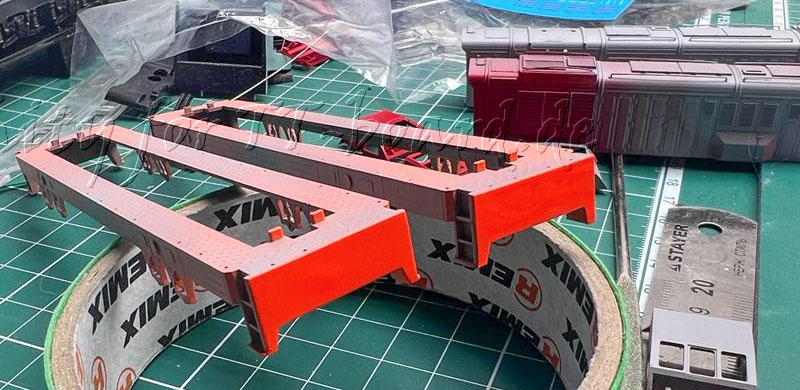

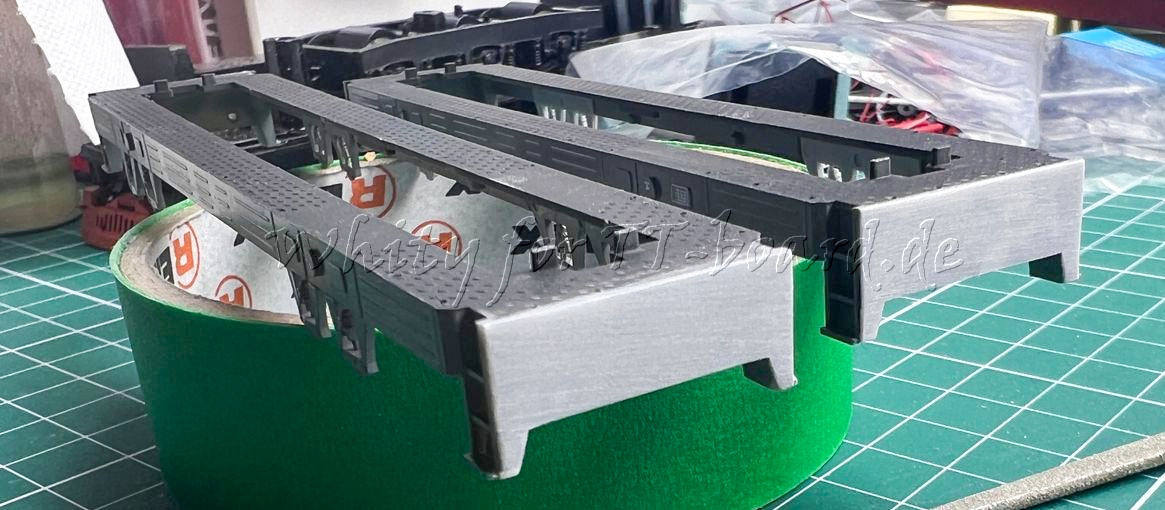

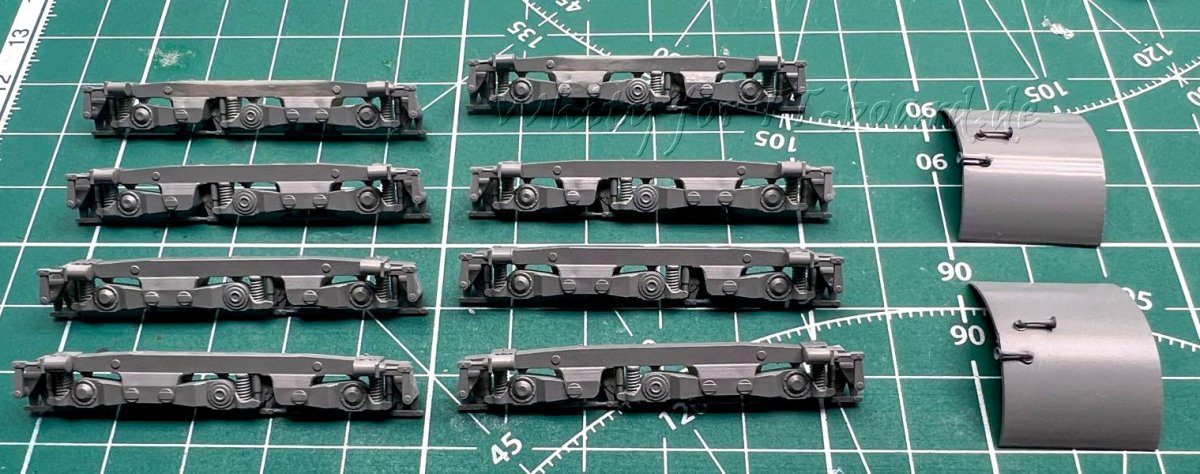

Das Modell wurde von Vladimir Popov neu gestrichen.

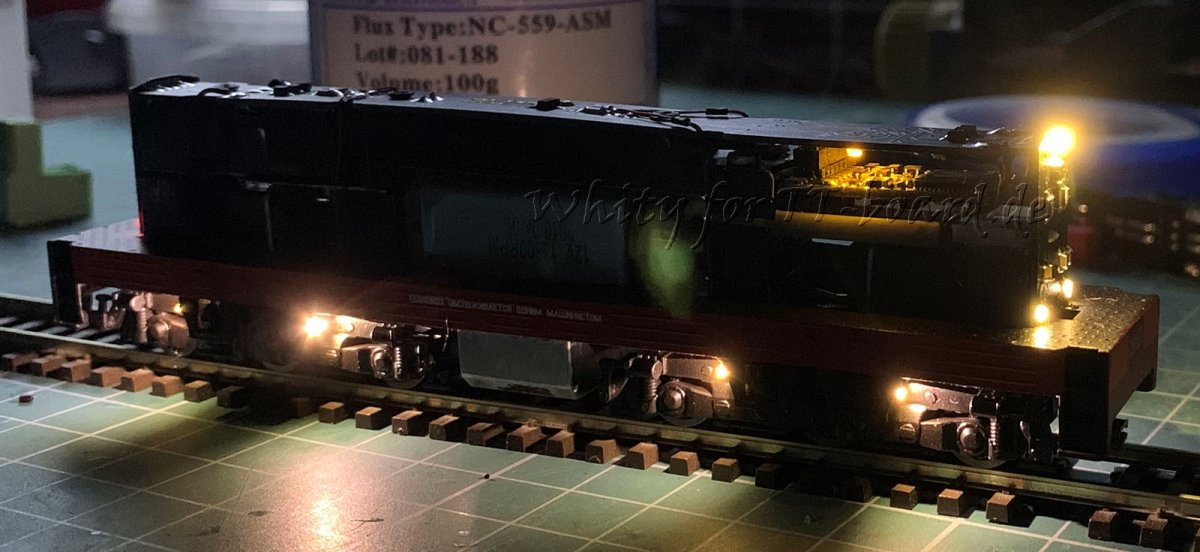

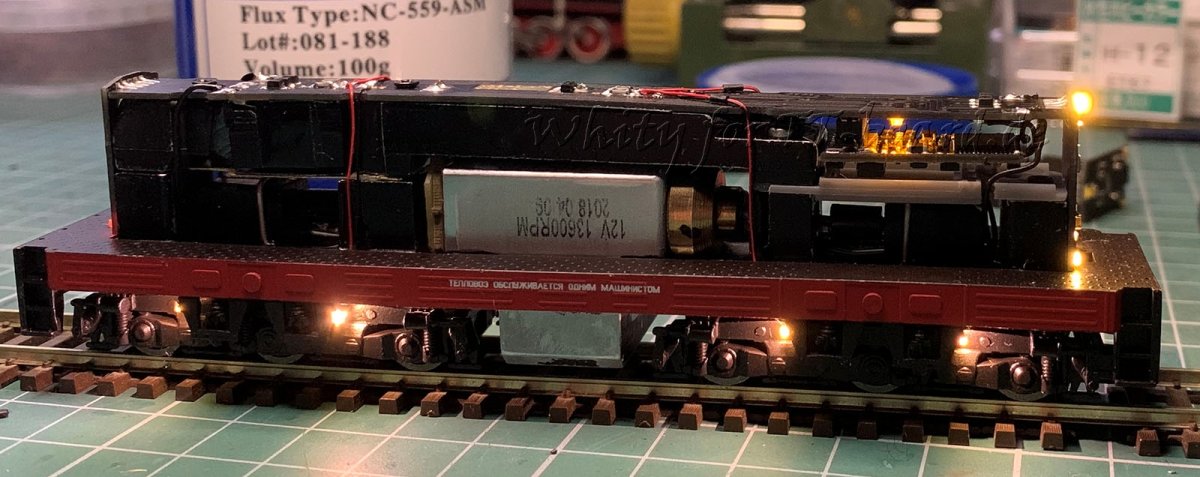

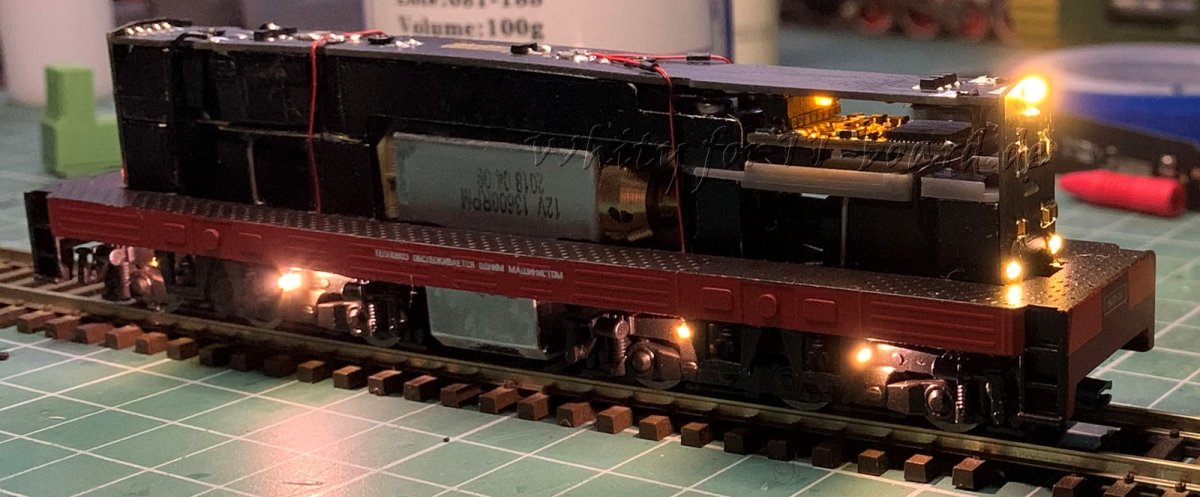

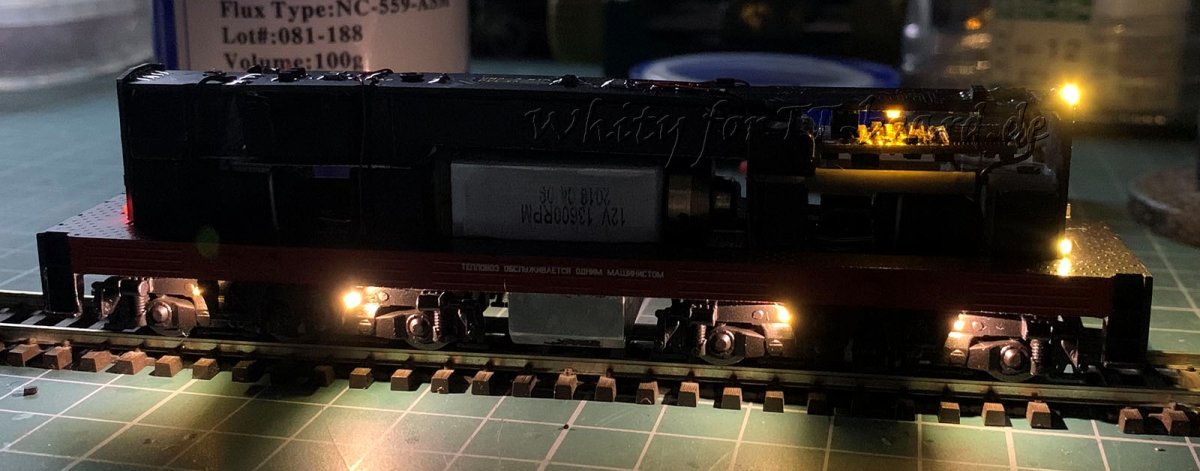

Es stellte sich ein solches Modell heraus.
F0 - oberes Spitzenlicht hell
F1 - Motorgeräusch
F2 - Typhon
F3 - Signalhorn: langer Ton
F4 - beide unteren Spitzenlichter weiß in Fahrtrichtung
F5 - ein rotes unteres Spitzenlicht
F6 - Rangierlicht (je ein weißes unteres Spitzenlicht vorn und hinten von der Seite des aktiven Führerpults)
F7 - Licht im Führerraum
F8 - Fahrwerksbeleuchtung
F9 - oberes Spitzenlicht schwach
F10 - Signalhorn: Rangiersignal
F11 - Öffnen und Schließen der Führerraumtür
F12 - Bremsprüfung
F13 - Kupplung
F14 - Funkgespräche
F15 - Bahnhofsansagen
Später werde ich eine weitere Option für die Färbung dieses Modells zeigen.
