Tillig BR VT/VS 137 öffnen

[Haksch]

hallo!
ich möchte in den Trieb-und Beiwagen mit Fahrgästen bestücken. Frage? wie kann ich den öffnen.

Der Haksch



[Berthie]

...das Dach abzunehmen geht leicht. Zu einer Seite verschieben und abheben.
Aber damit ist man noch nicht bei den Sitzen.
Um die zu erreichen mußt du den ganzen Wagen zerlegen.
Das heißt, den Wagenkörper oberhalb des Rahmens trennen. Ist aber recht verclipst.
Vorher die durchgehenden Drähte von unten zur Leiterplatte ablöten.
Mit einer langen Pinzette kämst du evtl. auch so an die Sitze ran.
Dazu muß aber auch erst die Leiterplatte entfernt werde...



[Haksch]

Danke Berthie, so hatte ich mir das auch gedacht.Aber da bleibts,mit Pinzette gehts nicht da die Leiterplatte zu breit ist.
Vielen Dank für die Tipps.
mfg. Haksch



[Koch1]

Gerade beim VT müssen noch die Motoranschlüsse entlötet werden.
Da wird Entlötlitze benötigt.
Und danach VORSICHTIG! und mit ruhiger Hand die Platine nach oben abnehmen.
Verbiegen sich die Motorschlüsse, wird der spätere Zusammenbau mehr als nur ein Geduldsspiel.
Wird der Wagenkörper vom Rahmen getrennt, muss auf die Federn der KKK geachtet werden.
Verschwinden die, findet man sie oft nie wieder.



[fruehsen]

Waren da nicht noch die Griffstangen ein Problem, wenn schon zugerüstet.



[152 032-9]

Deshalb wird ja empfohlen, die an Rahmen und Gehäuse einzusteckenden Türgriffstangen nur einseitig anzukleben.

MfG



[Koch1]

Und es hat sich bei mir als hilfreich erwiesen, wenn eine der Bohrungen (wo nicht geklebt wird), etwas erweitert werden.



[Carsten]

Also ich hatte eben erst den VS offen und da erfolgt die Stromübertragung über Federbleche und nicht über Drähte.



[Berthie]

... @Carsten hat Recht - es sind die Motoranschlüsse, die entlötet werden müssen. Die Stromübertragung vom Gleis ist, seitens Tillig, über Federkontakte gelöst (bei mir auch per Litzen)...



[mattze70]

Den Triebwagen zu zerlegen ist schon eine Wissenschaft für sich.



[Tender]

Neben dem Ablöten der Motoranschlüsse muss man auch die beiden Schrauben unten am Rahmen entfernen, um an die Inneneinrichtung zu gelangen.

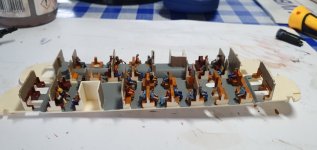

Als Beispiel häng ich meine Inneneinrichtung mit an.



[fruehsen]

Den Hinweis hatte ich vor Jahren nicht. Aber dann müsste ich den Motor wechseln...
