Signale aus dem Drucker

[Frank 72]

Sehen, in meinen Augen, wirklich super aus.

Das ist durchaus in Ordnung.
Danke für deine Fotos, die sind ja recht aussagekräftig. Umgerechnet etwa das anderthalbfache im Vergleich zum Original. Der Bundesbahner hat es in TT echt schwer.



[danone75@liv]

Nun hab ich mal ein paar Fotos gemacht

Danke Stefan
Für die Bilder
Ich gebe einigen vorherigen Beiträgen Recht das die Masten zu dick sind ich werde sie versuchen dünner zu machen.
Ich hoffe die Standfestigkeit leidet nicht, die Drähte sollten auch noch durch und der Ausschuss hält sich in Grenzen.

Am Schirm ist nicht viel zu machen etwas schmäler vielleicht jedoch dann mit einem Blendschutz für beide roten Lichter wie deim Schild der Vorsignale.
Da war mir wichtig so wenig wie möglich an LED und Kabel zu sehen was mir denke ich gut gelungen ist.

Vielleicht hat noch jemand genauere Maße ich habe leider nicht so viel im Netz gefunden.
Und auf einem im Original zu klettern und alles messen hab ich mir nicht getraut.
Bin offen was Verbesserungen angeht.

Grüße in die Runde
Vom Erschaffer der Signale
Daniel



[TT-Stephan]

Servus Daniel, super das Du hier mitschreibst.
Wenn also jemand Daten hat ....
Dann gerne mit Daniel in Kontakt treten, oder einfach hier schreiben ...
Dann gibt es Gruppendynamiksignale 😉

LG
Stephan

Kleinere LEDs .... ?



[danone75@liv]

Kleinere LEDs .... ?

Darüber hab ich auch nachgedacht
Finde die verwendeten mit Linse gut
Gie gibt es aber nicht kleiner

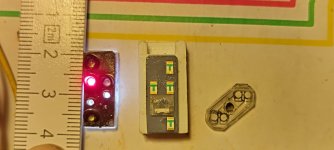

Nur flache was in Verbindung mit transparenten Resin als Lichtleiter wieder möglich ist.
Da bin ich gerade am probieren für das Weiße SH 1 Signal



Das ist erstmal nur auf meiner Testplatin verbaut



[TT-Stephan]

Hui, jetzt mit weiß 🤗



[danone75@liv]

Ja aber du siehst das Problem mit Lichtleiter und kleinen LED das rechte Rot wird mit angestrahlt das wird mit den restlichen auf dieser Art und Weise auch passieren



[TT-Stephan]

Mhh, ja .
Die mit Linse sehen schon gut aus, das stimmt.
In der Höhe tät ich sagen , auf Grund der Testplatine, gehen evt noch 3 mm in der Höhe.
Ob das dann mit dem Drucken auch noch geht, keine Ahnung.
Die kleineren LEDs hätten dann keine Linse mehr.
Mhhh



[danone75@liv]

Das würde gehen
Zwischen grün und rot sind noch 2 bis 3 mm drin und zwischen rot und gelb ist bestimmt auch 1 mm weniger noch möglich



[TT-Stephan]

Gerade hier im Forum gefunden.

Maße von Hl-Signalen gesucht

Hallo Leute, Für eine Semesterarbeit soll ich eine CAD-Zeichnung eines Objektes anfertigen. Als durchaus interessant empfinde ich die Hl-Signale der DR. Leider hab ich beim durchforsten des www nichts gefunden, was auf die tatsächlichen Maße von Signalschirm und Mast hindeutet. Könnte mir...

www.tt-board.de

Wobei ich auch eine Höhe vom 1250 in einer anderen Quelle gesehen hatte.

Wäre real in TT ca 11mm hoch und 5 bis 5,5 breit.
Das ist mal stramm das Maß



[danone75@liv]

Das Vorsignal hab ich gebaut
Es gehen mir zu oft die Eisen für den Aufstieg kaputt ist total ärgerlich vor allem wenn sie fast fertig sind



[TT-Stephan]

Mhhhhhhh,
Ja das ist sau filigran.....
Und sau ärgerlich ...
Aber da etwas anderes zu bauen, die Aufstiege.
Das wird mehr als fummelig...
0.xx mm Messing biegen... in der Grösse....
Und dann einkleben 😂😂😂😂



[danone75@liv]

Zum für sich selbst bauen sicher kein Problem
Aber auf Bestellung geht zu viel Zeit drauf und wir unrentabel
Als Bausatz könnte ich es mir vorstellen anzubieten



[TT-Stephan]

So , mal das Wocehnde abwarten....
Hoffe das nächste Woche ein paar hier mit Ideen einsteigen.
Alle wollen scale Signale ........
Aber mal schauen...

Daniel Dir erstmal Danke daß Du hier mit einsteigt, und Dir Gedanken machst.
Ich werd nun meine Augenlieder runterkurbeln, und mich voller Elan morgen zur Arbeit schleppen 🤗😂
Volle 3 Stunden arbeiten....
Und ab Dienstag in Reha....

Bis Morgen
LG Stephan



[KraTT]

Beitrag im Thema 'KraTTs Bastelecke und andere Unmöglichkeiten' KraTTs Bastelecke und andere Unmöglichkeiten

Ich habe mir da auch schon so meine Gedanken gemacht.



[jf-]

Eine funktionierende Möglichkeit ist die Verwendung einer Platine von 0,3mm Stärke, welche die gleichen Öffnungen wie der Signalschirm bekommt, bestückt mit LED der Bauform 0402. Überstrahlen in die benachbarten Optiken findet nicht statt. Die Anzahl der Kabel reduziert sich auf Anzahl der LED plus eins.



Gruß Jens



[danone75@liv]

Eine funktionierende Möglichkeit ist die Verwendung einer Platine von 0,3mm Stärke, welche die gleichen Öffnungen wie der Signalschirm bekommt, bestückt mit LED der Bauform 0402. Überstrahlen in die benachbarten Optiken findet nicht statt. Die Anzahl der Kabel reduziert sich auf Anzahl der LED plus eins.

Anhang anzeigen 552158 Anhang anzeigen 552159

Gruß Jens

Ich verwende folgende LED
Kingbright KPTD-3216SYCK SMD-LED 1206 Gelb 800 mcd 35 ° 20 mA 2 V
Die haben eine Linse was eine schöne Optik macht auch wenn sie aus sind
In erster Linie ging es um die HV Signale der Bundesbahn
Die Stefan bei mir gekauft hat und diese zu verbessern



[jf-]

Du schreibst: "Die haben eine Linse was eine schöne Optik macht auch wenn sie aus sind". Die Frage ist, wann, außer bei einer Makroaufnahme, siehst Du die "schöne Optik" wirklich.
Ich hatte mir auch überlegt, vor den LED noch eine Art Linse einzusetzen. Technisch wäre das simpel. Habe es aber dann gelassen, weil es ohnehin niemand bemerkt.
Ob HV- oder HL-Signale ist dabei ziemlich egal, da die Probleme beim Bau gleich sind.

Gruß Jens



[danone75@liv]

Das mit der Linse ist schon zusehen zudem hatt der Schirm eine Materialdicke die zusehen ist wenn die LED dahinter ist.
das Orginal hat auch eine Linse nicht rund aber steht nach vorne
wenn kleiner LED dann nur mit einer Linse was ja wie beim SH1 gut Funktioniert
mit einem kleinen Steg zwischen den LEDs ist das anleuchten erledigt
