Bahnhof Neustadt (Sachsen) und seine Module drum herum.

[Long John]

Ist zwar ein bisschen gefummel, würde aber mit Code 70 und 83 noch funktionieren!

Ob man es allerdings benötigt?



[TSausM]

Schaut gut aus!
Wie bekommst Du die "Nasen" an die Backenschienen? Und aus welchem Material sind diese?
Ich hatte es mit löten und Messing versucht, hat aber nie wirklich gehalten.
(Oder habe ich was überlesen - dann sorry)

Grüße, Torsten



[Long John]

@TSausM Überlesen hast du es nicht. Ich teste noch was alles so geht.
Den 0,6mm Draht hab ich an die Zunge gelötet. Hält ganz gut, verbiege eher die Zunge als das er sich wieder löst.

Die Zeichnung für den Hosenträger ist fertig und geht morgen an die Fräse.



[Long John]

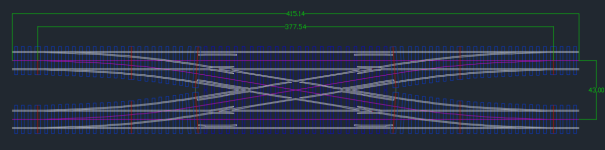

Hier nochmal ein Bild der Zeichnung mit den Abmessungen bei 43mm Gleisabstand und verkürzten Weichen.



[E-Fan]

Ach komm - von unten ein Loch mit 0,25mm gebohrt und dann M0,3 reingeschnitten und Lötzinn nur noch als Schraubensicherungslack…
Fertich!



[KraTT]

Na aber wirklich. Er stellt sich aber auch an.



[Long John]

Erstmal nur eine langweilige Fräsvorschau.

Vielleicht kann man es erkennen. Die Schablone ist so Konstruiert, das alles an die DGV angebaut werden kann. Weichen Kreuzung, DKW

Blöd, wenn einem ständig noch Ideen kommen….

Zu dem 0,3mm Gewinde: Noch kann ich es erkennen, aber ich denke an die Zukunft! 😂



[BR 53 0001]

Aus welchem Material ist denn die Schablone, Long John?



[Long John]

Aus welchem Material ist denn die Schablone, Long John?

Aluminium.



[Schraube]

Faszinierend. Hast du solch eine Fräse (was für eine?) dafür oder wenn nein - wo lässt du die fräsen?
Ich bin immer wieder schwer beeindruckt!



[mcpilot]

Wenn ich sein erstes Video der Fräse richtig verstanden habe, hat er sich die Maschine gekauft.



[Long John]

Schablone ist durch!
Wenn Zeit ist, geht es morgen an die Leiterplatten.



[Long John]

Fertsch!

Noch ein paar kleine Optimierungen beim Zusammenbau, ansonsten passt alles….



[BR 53 0001]

Moin Long John

So faszinierend die Bilder auch sind, was mir daran fehlt sind die Kleineisen.
Kommen die noch dran und ist sie dann noch radsatztauglich für herkömmliche Radsätze?



[Long John]

@BR 53 0001 Radsatztauglich wären sie, da das Teil mit Code 83 Profil (Tillig) gebaut ist.
Kleineisen kommen da vorerst keine dran. Lackier mal die Schwellen und das Profil und dir fällt es nicht mehr auf. Bilder von lackierten Weichen sind weiter vorn. Ich hab mit Filigran und brünierten Schienen gebaut, da siehst du auch keine Kleineisen mehr. Wen du natürlich Nahaufnahmen machen möchtest……



[Long John]

Heute Abend war mal wieder etwas Zeit, nachdem ich den Vatertag mit dem FDL, Frau und Hund in vollen Zügen genossen hab.

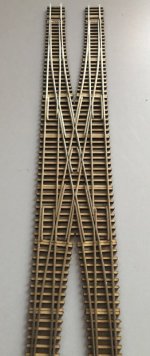

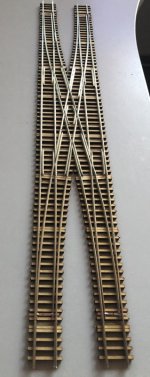

Die Schwellenroste und die Weichenteile zur DGV sind fertig.



[Taschentroll]

Diese Weichen, diese Doppelgleisverbindung sehen einfach so unfassbar genial aus, dass ich hier wiederholt vorbeischaue, einfach um sie mir immer wieder und wieder anzuschauen. Wunderbarer Modellbau!



[Long John]

Das wird ja immer schöner!

Normalerweise hab ich für das befeulen der Herzstücke immer die Pointbuildingtools von Fast Track genutzt. Die werden auch richtig schön und passen auch. Aber, mir haben die Teile für die Herzstücke an der DGV gefehlt (anderer Winkel). Also musste eine Lösung her, wie ich die Dinger am besten und einfachsten erstellt bekomme.
Schnell was in CAD gezeichnet, gefräst und getestet.
Kann sich sehen lassen, und wird in Zukunft immer so gemacht.

Links die Weiche mit FT Herzstück und die eigenen…
3 Bild Herzstück der DGV



[Koch1]

Sehr sehr chic.
Habe mir heute früh schon wieder vorgestellt, wie die wohl bei mir auf dem "Klopper" wirkt.



[Long John]

Ein letzter Post noch ,dann lass ich euch (vorläufig) in Ruhe!
Habt einen guten Start in die Woche.



[LiwiTT]

Ich staune immer wieder, was für Hobby-Experten hier mal ebenso feierabends am Werk sind! Das täte ich auch können wollen...



[Taschentroll]



[TT-Ingo]

Sieht ja schon Geil aus.
Aber 40 cm muss man schon Platz haben.

Weiter so.

Viele Grüße
TT-Ingo



[Long John]

Servus.

Leider wurde das Material für die Schablonen noch nicht geliefert, somit geht es noch nicht mit Kreuzung und DKW weiter.
Dann wurde eben mit dem gearbeitet was da war.

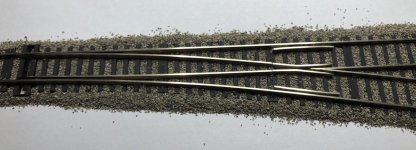

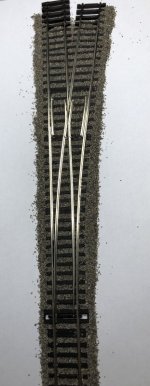

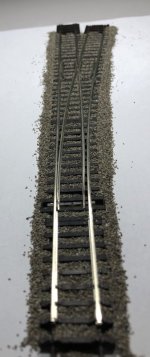

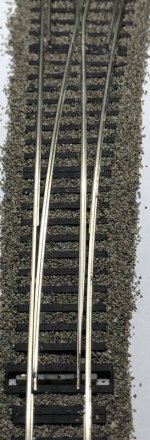

Farbe für die Code 83 Weiche!

Grüße
Long John
