Elementaufbau - Teil 1

Hier mal die Vorstellung, wie ein einzelnes Element für das Gleisbildstellpult aufgebaut ist. Grundlage (für jedes Element) bildet eine Platine für die gesamte Elektronik:



Es gibt mehrere unterschiedliche Platinenvarianten für unterschiedliche Elemente. Ganz ganz am Anfang (in 2013) war die Idee, das steckbare Element nur mit den LED und einem Taster zu bestücken und mit einem Mikrokontroller in der Basisplatine mehrere Elemente anzusteuern. Dazu gibt es vielleicht mal einen Beitrag in "Entwicklungshistorie". Danach, aber immer noch ganz am Anfang war der Gedanke alles mit einer Platine abzudecken die dann nur unterschiedlich bestückt wird, aber auch das hat sich als nicht realisierbar herausgestellt. Es bleibt aber trotzdem dabei, dass einige Dinge optional bestückt werden können und nicht jeder Feldtyp seine eigene Platine bekommt, momentan gibt es rund 15 unterschiedliche Platinenvarianten.

Auf der Oberseite (links) werden gelbe und rote SMD LED für die Gleisstreifen bestückt. Zusätzlich kann ein Taster bestückt werden für Elemente mit Schaltfunktionen und es können weitere Anzeige-LED platziert werden.

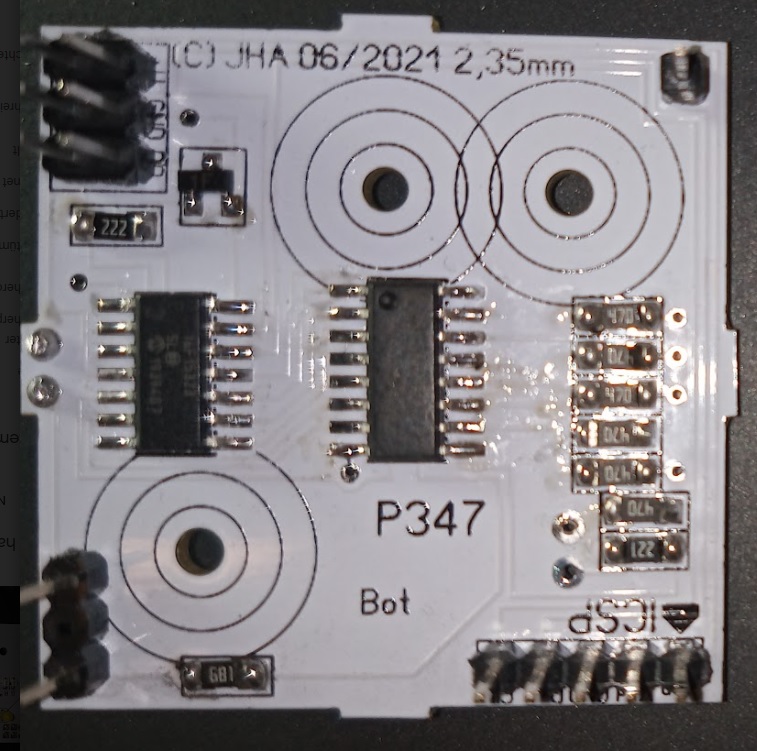

Auf der Unterseite (rechts) schlägt das "Herz" des Elements, ein PIC. (linker IC) Daneben ist noch ein Treiber-IC aufgebracht. Jede LED hat ihren Vorwiderstand. Der Transistor ist für das Schalten der Datenrückmeldung.

Die Anschlüsse sind links oben 6polig die Strom- und Datenversorgung des Elementes, rechts unten 5polig der Programmieranschluss für das Aufspielen der Software auf den PIC. Da die Software aktuell noch am Entstehen ist gibt es doch immer wieder gelegentliche Updates :) . In den beiden anderen Ecken wird jeweils 1polig ein Stift eingelötet der aber ausschließlich der Stabilisierung des Elementes beim Einbau dient.

Hier 2 weitere Platinen die jetzt jeweils schon vollbestückt sind:

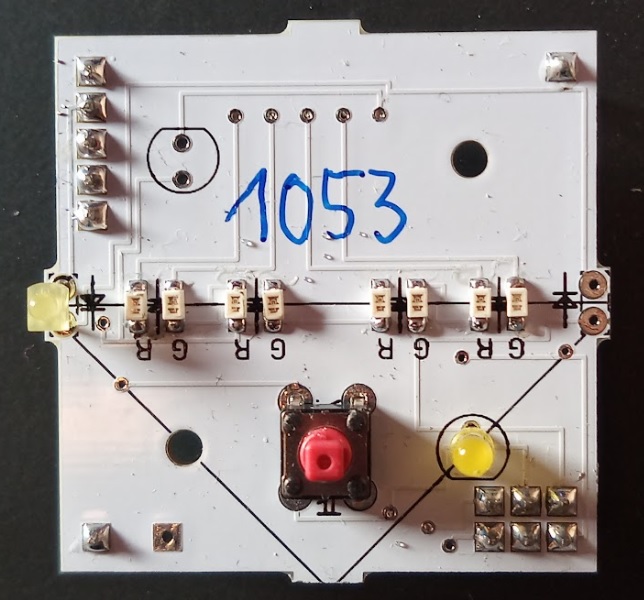

Auf der Oberseite sind hier jetzt ein Taster (in diesem Fall als Starttaste für eine Fahrstraße), ein Gleispunkt und eine Zusatzanzeige für die Anzeige einer unverschlossenen Fahrstraße mit bestückt. Auf der Unterseite sind die bestückten Stiftleisten zu sehen mit denen das Element auf die Grundplatte gesteckt wird.

Kommentare

Durchaus spannend. Eigentlich heißen die Tasten Start/Ziel-Tasten für Fahrstraßen. Nutzt Du die auch als solche oder gibt es für Ziele gesonderte Tasten?

Gruß ebahner

Hier ging es zunächst mal um die Vorstellung wie das ganze aufgebaut ist, unabhängig von der Funktion. Dazu kommt noch was, immer Stück für Stück. Die gezeigten Platinen sind allesamt nur Beispiele für den allgemeinen Aufbau.
