Digital Schirmer BR64-Frontbeleuchtung - bleibt nach Digitalisierung dunkel

[Harka]

Dem Modell der BR 64 liegt eine Anleitung bei, wie man die verbaute Platine bearbeiten muss, um das Modell zu digitalisieren. Die fünf SMD-Widerstände waren fix aus- und der Decoder Zimo MX616F eingelötet. Da kann man nicht viel falsch machen. Die Lok fährt nun digital, allein die Frontbeleuchtung bleibt dunkel. Hat jemand eine Idee, warum oder ähnliches schon erlebt?



[madas]

Haschte ein Foto von Deinem Einbau?



[ka-1111]

Welche Ausführung/Baujahr ist das Modell? Ich hatte in einem etwas älterem Modell nur eine Steckerschnittstelle angelötet und den Decoder dann gesteckt. Aber wie geschrieben älteres Modell und vielleicht nicht mit deinem identisch.
Grüße Bernd



[TTbauer]

Hättest sie letzten Samstag mal mitbringen können. Da könnte ich dir genaueres sagen. Was für Widerstände waren das? Vorwiderstände für die LED's? Die werden auch mit dem Decoder benötigt.
Gruß Holger



[Harka]

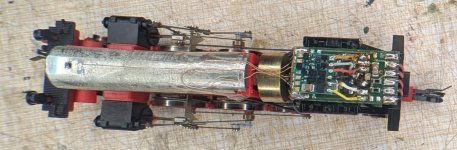

Hier mal fix ein par Handybilder

@TTbauer
Am Samstag war da noch kein Decoder drin.



[TTbauer]

Auf deinem letzten Bild sieht es so aus, als ob genau die beiden Vor-R links und rechts fehlen. Kann ich aber so aus der Ferne nicht genau sagen.



[madas]

@Harka sieht Deine Anleitung auch so wie in diesem Post aus?

Modelltest - Modelle von Schirmer (z.Bsp. BR64)

Hallo , Ich hatte im Dezember auch das Problem , steht zwar auf dem Beipackzettel drauf , wie digitalisiert wird , was dann raus muß . War mir aber nicht sicher , ob ich das mit löten so fehlerlos hin bekomme , geht die Platte kaputt , wird es richtig teuer . Hab die Lok an Schirmer geschickt...

www.tt-board.de

Wenn ja, dann haste wohl was falsches ausgelötet. Ansonsten sehen die Lötstellen leider auch nicht gerade gut aus.



[ka-1111]

Aber wie geschrieben älteres Modell und vielleicht nicht mit deinem identisch.

Ich zitiere mich mal selbst. Kann also nicht helfen, aber die anderen sind gut dabei.
Habe das mit einem anderen Modell verwechselt, sorry.
Edit: habe meine gerade aufgemacht und es ist die gleiche Platine. Ich habe aber wohl den Kondensator (roter Strich?) in der Mitte vergessen zu entfernen. Sie fährt aber trotzdem. Anbei die Bilder. Die Kabel werde ich wohl beim nächsten Mal öffnen schwärzen.
Edit 2: beim Betrachten der Bilder von @Harka finde ich keinen Unterschied zu meinen. Hast du vielleicht irgendwo mit Zinn einen Kurzschluss erzeugt? Nur so eine Idee.
Grüße Bernd



[Harka]

@ka-1111
Ich muss heute Abend mal prüfen, ob ich nicht den falschen Widerstand rausgelötet habe.



[Harka]

@madas
Danke, es war der falsche Widerstand, den ich rausgeworfen habe. Jetzt funktioniert alles so wie es soll.



[madas]

Schön. Dann viel Spaß damit.



[ka-1111]

Irgendwie stehe ich auf dem Schlauch, welcher Widerstand war denn der falsche? Die beiden äußeren müssen raus und das sah doch bei Harka genauso aus wie bei mir, oder habe ich den berühmten Knick in der Linse?
Danke für eine Aufklärung, Bernd

Edit: Ich antworte noch mal hier auf untenstehenden Beitrag. @Harka , ja ich weiß, hatte aber oben schon geschrieben, das die Lok trotzdem gut fährt. Sollte sich das mal ändern, werde ich das Teil rausholen. Danke nochmals für die Aufkläring



[Harka]

@madas
Ein bissl Spaßbremse ist das geringe Gewicht der Lok, aber dass kann ich nicht ändern.

@ka-1111
In Post 7 sieht man auf dem Bild, welchen ich rausgeworfen habe und welchen nicht. Bei dir sollte der mit dem roten Strich im Bild auch noch raus.
