Längere Ruderhörner für SG90 Servo
- Ersteller madas
- Erstellt am
Warcry2000
Foriker
Modellbau Geschäfte / Versand oder verlängern mit Sperrholz / Alu Streifen
Wenn das in Frage käme, dann hätte ich die Frage nicht gestellt. 😉
Ob die Modellbaugeschäfte hier sowas haben? Könnte man mal schauen, ja. Danke.
Ob die in 3D gedruckten Hörner auf das Antriebsritzel passen, wäre hier Frage. Kannst Du mehr dazu sagen?
Zuletzt bearbeitet:
TT-Poldij
Foriker
Was hast du denn für besondere Schweinereien geplant, dass eine passend gelochte Verlängerung nicht tauglich ist?
Poldij
Keine. Ich hasse nun mal Stück(el)werk, wenn es auch was richtiges dafür gibt. Bei senkrechter Monatge des SG90 reichen die beiliegenden Ruderhörner leider nicht bis runter zur Grundplatte. Verlängerung mit Stück Blech, Profil oder Holz sieht Kacka aus, um bei der Schweinerei zu bleiben. 😝
Warcry2000
Foriker

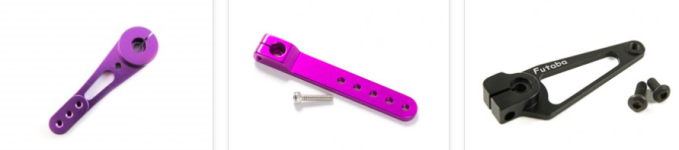

Ich weiß nicht ob das SG90 eine Futaba, Savox, Spectrum, Graupner oder Multplex Achse hat, von und für diesen Marken gibt es im Modellbau auf alle Fälle sehr lange Höner, auch in CFK oder Alu. Nimm das Servo mit zum probestecken...
Zuletzt bearbeitet:
Ralf_2
Foriker
Ja der Herr Colani ist nun schon tot - sonst hätte der wahrscheinlich eine schöne runde und vollkommmen unpraktische Verlängerung kreiert.
Aber schick wär's gewesen.
Bei manchen Fragen erschließt sich mir die Ernsthaftigkeit nicht. Bisher galt bei mir die Regel: Wie's untenrum aussieht, geht niemand was an.
Grüße Ralf
@madas: bei thingiverse gibt es ausreichend Vorlagen und vielleicht auch Ideen. Unterschiedliche Hörner, die man direkt aufschrauben kann. Aber auch „Verlängerungen“, die auf das einfache Horn aufgesteckt werden.
Ich selbst habe mir aus so einer Vorlage z.b. ein Ritzel für meinen Weichenantrieb konstruiert und mit einem Würstchenleger erfolgreich gedruckt. Das sollte auch in der anderen Richtung funktionieren.
Ich selbst habe mir aus so einer Vorlage z.b. ein Ritzel für meinen Weichenantrieb konstruiert und mit einem Würstchenleger erfolgreich gedruckt. Das sollte auch in der anderen Richtung funktionieren.
@Hugo_47 Vielen Dank. Nach so etwas habe ich gesucht. Da gibt es eine Datei wo Verlängerungen verschiedener Längen dabei sind. Klasse.
www.thingiverse.com
SG90 arm/horn extender(different sizes) by burillya
This is different sizes servo extender for sg90. Size from the end of arm.
www.thingiverse.com
Zuletzt bearbeitet:
Ach plötzlich doch? Dabei ist das eine Verlängerung, die auf das normale Horn gesetzt wird. Also ohne eigene Verzahnung. Dabei wollest du doch so
nicht, sonst hättest du danach gefragt.
Aber jetzt weiß ich ja, wie ich mit deinen Anfragen umgehen muss...
Ralf_2
Foriker
In der Funktion sehe ich keinerlei Unterschied.
Außer daß das angeschraubte Teil in der Länge (und Wirkung) einstellbar ist.
Dagegen ist dieses komische Teil zwar „schick“ aber … stur.
Grüße Ralf
Außer daß das angeschraubte Teil in der Länge (und Wirkung) einstellbar ist.
Dagegen ist dieses komische Teil zwar „schick“ aber … stur.
Grüße Ralf
Ich muss mal den Per etwas in Schutz nehmen. Auch ich habe mich etwas über madas Link (#14) gewundert.

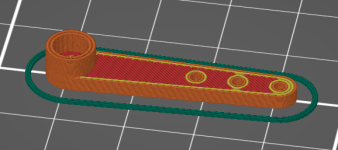

Aber wie ich schon angemerkt habe, mit etwas Arbeit kann man sich die "Costumised Horns" selbst baschteln.
Nur leider wissen wir nicht, wie lang der Servohebel sein soll und was am Ende angeschlossen wird.
(die Datei habe ich jetzt noch nicht getestet - d.h. gedruckt)
Aber wie ich schon angemerkt habe, mit etwas Arbeit kann man sich die "Costumised Horns" selbst baschteln.
Nur leider wissen wir nicht, wie lang der Servohebel sein soll und was am Ende angeschlossen wird.
(die Datei habe ich jetzt noch nicht getestet - d.h. gedruckt)
Ralf_2
Foriker
Ich kenne Leute, die schaffen es, eine doppelte Gleisverbindung mit zwei Servos und einem selbst erdachten und gebastelten Hebelsystem zu steuern.
Wenn man wartet, daß einem was passend gedrucktes geliefert wird, hat man offenbar eine sehr eigene Sicht auf die Modellbahn und ihre Möglichkeiten.
Grüße Ralf
Wenn man wartet, daß einem was passend gedrucktes geliefert wird, hat man offenbar eine sehr eigene Sicht auf die Modellbahn und ihre Möglichkeiten.
Grüße Ralf
Also manche wollen es nicht raffen. Ich suchte lediglich ein längeres Ruderhorn bzw. eine Verlängerung, die für um die 50 Servos praktikabel ist. Da muss weder etwas in der Länge, noch in der Wirkung einstellbar sein. Einfach nur etwas länger. Und so steht es in der Frage. Wenn ich mehr gewollt hätte, dann stände es auch da.
Und zurück in Deine Krabbelgruppe.
Schön für Dich. Ich nehme dafür 4 Servos und lass den Rest den Servo Dekoder übernehmen. So habe ich Zeit für andere Dinge. Warum immer das Rad neu erfinden, wenn es schon was passendes und funktionierendes gibt.
@Hugo_47 vielen Dank für Deine Datei. Werde ich mir anschauen. Das Horn sollte 5-10mm länger sein und es werden Weichen damit gestellt.
Zuletzt bearbeitet:
@madas ich hab's befürchtet, dass Du Weichen damit steuern willst. Das Teil oben könnte sogar passen. Ggf. kannst du es im Slicer kürzen.
Du solltest aber bedenken, dass ein längerer Hebelarm einen größeren Stellweg bei gleichem Drehwinkel bedeutet. Bzw. kleinerer Winkel bei gleichem Stellweg. Und wenn Du nicht gerade LGB-Weichen stellen willst, wird bei TT der Drehwinkel schon ziemlich klein.
Das wiederum erschwert die Justage und wenn Du die Weichen langsam umlegen willst, wird's mit dem SG90 ziemlich ruckeln.
Das ist auch der Grund, warum ich mir einen Zahnstangenantrieb mit minimalem Ritzel konstruiert habe. Da dreht der Servo (SG90) ca. 90° um eine TT-Weiche umzulegen.
(Servo-Halter für Weiche mit drehbarer Laterne aus 3D-Drucker - gibt`s das schon?)
Du solltest aber bedenken, dass ein längerer Hebelarm einen größeren Stellweg bei gleichem Drehwinkel bedeutet. Bzw. kleinerer Winkel bei gleichem Stellweg. Und wenn Du nicht gerade LGB-Weichen stellen willst, wird bei TT der Drehwinkel schon ziemlich klein.
Das wiederum erschwert die Justage und wenn Du die Weichen langsam umlegen willst, wird's mit dem SG90 ziemlich ruckeln.
Das ist auch der Grund, warum ich mir einen Zahnstangenantrieb mit minimalem Ritzel konstruiert habe. Da dreht der Servo (SG90) ca. 90° um eine TT-Weiche umzulegen.
(Servo-Halter für Weiche mit drehbarer Laterne aus 3D-Drucker - gibt`s das schon?)
Der Draht wird lang genug gebogen, na klar und er soll dieses "Feder-Z" erhalten damit die Weichenzunge genug Anpressdruck bekommt.
Würde denn solch ein Knick im Stelldraht für einen "Ebenensprung" Probleme verursachen?
Danke für diesen Einwand.
Würde denn solch ein Knick im Stelldraht für einen "Ebenensprung" Probleme verursachen?
Im Prinzip JA.
Wenn der Stelldraht (Ø0,3 bis Ø0,8 mm) Druck bekommt, dann wird er sonstwohin ausweichen. Oben - unten - links - rechts.
Abhilfe schaffen Führungen in Form von Messing-Röhrchen, die in der Nähe der Stellschwelle und vielleicht auch dem Knick platziert werden.
Das Röhrchen am besten auf ein Stück Leiterplatte löten und festschrauben.
Auch dazu gibt es in den Weiten des netztes jede Menge Beispiele.
Wenn der Stelldraht (Ø0,3 bis Ø0,8 mm) Druck bekommt, dann wird er sonstwohin ausweichen. Oben - unten - links - rechts.
Abhilfe schaffen Führungen in Form von Messing-Röhrchen, die in der Nähe der Stellschwelle und vielleicht auch dem Knick platziert werden.
Das Röhrchen am besten auf ein Stück Leiterplatte löten und festschrauben.
Auch dazu gibt es in den Weiten des netztes jede Menge Beispiele.

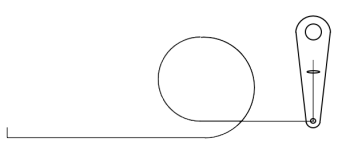

So könnte man doch die Federwirkung und den Höhenausgleich auch ohne Anbauten bzw. Verlängerungen gestalten oder?

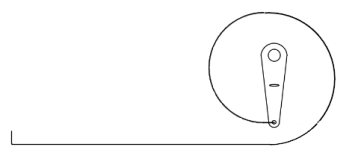

bzw. so
