Kohlenaufzug an sächsicher Schmalspurbahn

[hajO.G]

Hallo liebe Boarder,

ich habe heute eine Frage zu einem Kohlenaufzug. Da ich seit Jahren Fotos zu "meinem" MoBa-Thema sammle, hat sich vieles von fast jeder Ecke des Bahnhofs angesammelt.

Ein sehr interessantes Detail ist der Schrägaufzug für die Bekohlung der Schmalspurloks. Ich habe nur drei mehr oder weniger schlechte Fotos von dem Teil. Ist das eine Regelbauart? Gibt es so einen noch irgendwo? Ich würde natürlich am liebsten so einen mit Kamera und Zollstock "heimsuchen". Vielleicht gibs aber irgendwo ne technische Zeichnung? Oder interessante Informationen? Bitte alles einstellen!

Danke

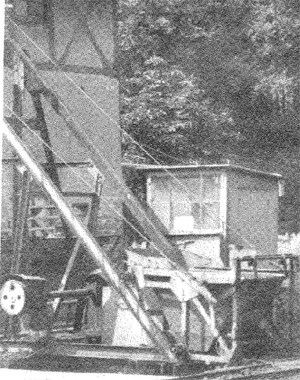

Foto datiert 1972 (Ausschnitt) Quelle: formsignal.de:

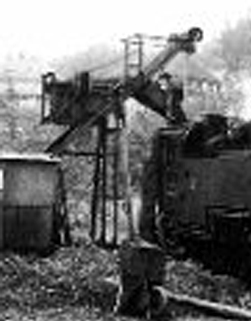

Foto datiert 1971 (Ausschnitt) Quelle: formsignal.de:

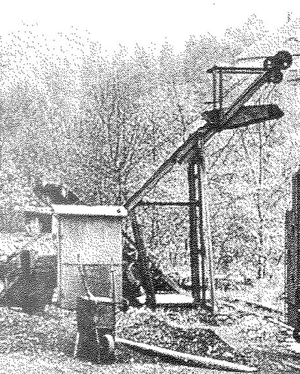

undatiertes Foto (Ausschnitt) Quelle: formsignal.de:

Die Loks, die mehr oder weniger auf den Fotos zu sehen sind, sind sä. VII K Neubau

Die verwendeten Hunte ähneln stark solchen, die auf österreichischen (Schmalspur)bahnen anzutreffen sind (im System Teudloff) Quelle: formsignal.de:

Modelle der Hunte (in H0...) gibs von TI in Wien, der Kran passt nur irgendwie garnicht. Aber der Hersteller hat ein paar schöne Vorbildfotos eingestellt: Teudloff-Kran bei TI-Modelle Wien

Bin für jeden weiteren Hinweis dankbar!

Herzliche Grüße
der hajO



[Jan]

Als TT-Bausatz gibt es das bei Hekktor. Zeichnungen sollen in einem der EK Hefte zu den Bw zu finden sein.



[hajO.G]

Hekktor TT

bei Hekktor

Hallo Jan,

ich finde bei Hekktor nur den großen Teudloff. Wenn da irgendwo noch ein kleiner Schrägaufzug sein sollte, bitte Link einstellen.

Der Hinweis auf Teudloff sollte nur dazu dienen, auf eine mögliche Herkunft des gezeigten Kohleaufzugs aus Österreich hinzuweisen, wenn schon die gleichen Hunte verwendet wurden.

Herzliche Grüße
vom hajO



[IoreDM3]

Teudloff

Mahlzeit,
ich habe da ein zwei vielleicht interessante Links gefunden:
http://www.trminek.cz/view.php?naze...tah-benesov-u-prahy-tt&cisloclanku=2005100001

http://vytopna.hekttor.biz/rservice.php?akce=tisk&cisloclanku=2009070002
(siehe Skizzen!)

IoreDM3



[hajO.G]

super, Danke IoreDM3, vor allem die Seite mit den Skizzen des Schrägaufzugs hilft weiter. Dann war die Vermutung, es könnte eine österreichische (bzw k&k)-Regelbauart sein, doch nicht so falsch.

Mein Tschechisch ist nun höchst begrenzt und auch die automatischen Webübersetzer können's nicht wirklich, daher die Nachfrage an alle die, die den Text bei Hekttor genauer verstehen: Dort wird ziemlich am Anfang von einigen noch vorhandenen Anlagen gesprochen. Das bezieht sich doch auf die Schrägaufzüge, oder? Da wird auch 1959 und Jilemnici genannt. Sind die nur dann noch da gewesen, oder kann man die (z.B. im genannten Eisenbahnmuseum muzeu Výtopna Jaroměř) noch heute bewundern? Was bedeutet das Wort "Abert" im Text? Ist das ein Name, vielleicht sogar für diese Bauart?

Dank für Eure Unterstützung.
Der hajO



[TT-Bastl-dd]

hier:http://www.hekttor.biz/index.php?lng=GER&m=2&act=katt&kat=3&kod=12018



[hajO.G]

hier:

Das, was ich da sehe, passt nicht zu den Fotos "meines" Vorbilds, oder seht Ihr das anders?
Herzliche Grüße
Der hajO
