Digital VT137 Tillig 02850

[Strada]

Hallo Zusammen,
ich möchten das Licht in dem Triebwagen getrennt von der Spitzen-/Schlussbeleuchtung schalten. Dazu heißt es in der Anleitung:

Neben der Schnittstelle befindet sich ein Anschluß 7. Mit diesem kann dieInnenbeleuchtung von der Spitzen-/Schlußbeleuchtung über einen zusätzlichen Funktionsausgang am Decoder getrennt geschaltet werden. Dazu ist auf der Leiterplatte ein mit einem Pfeil gekennzeichneter Leiterzug an dieser gekennzeichneten Stelle zu trennen.

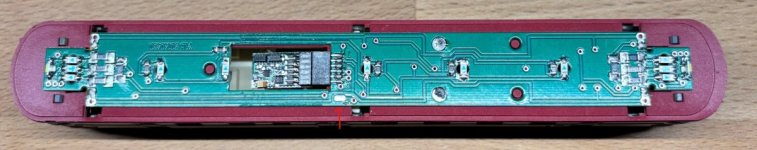

Wo befindet sich dieser Pfeil an der Leiterbahn?
Pin 7 ist die Lötfläche über dem roten Pfeil.



[Berthie]

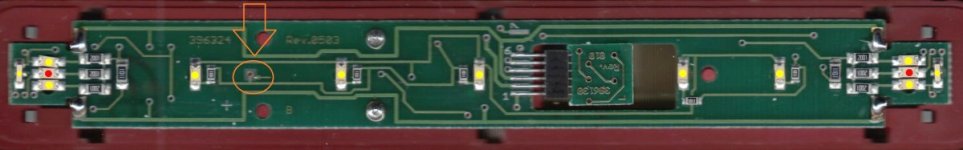

...der Pfeil befindet sich in der orangen Markierung des Fotos...



[TTDanielTT]

Auf deiner Platine wäre die Trennung zwischen der leiterbahn und dem Loch durchzuführen.



[Strada]

Vielen Dank 👍🏻👍🏻👍🏻
