Kehrschleifenmodul KS-M von der Modellbahnwerkstatt

[E18]

Hatt jemand schonmal das Kehrschleifenmodul KS-M von der http://www.modellbahnwerkstatt.info/KSM.html
verwendet ? Schön wäre es wenn man einen Schaltplan hätte.

Gruß Thomas



[73funki]

Hallo!

suchst Du das?

http://www.modellbahnwerkstatt.info/pdf/KS-M%20-2011.pdf



[E18]

Das meinte ich nicht sondern den Schaltplan von dem Modul. Wie das Ding unter dem Gehäuse aus sieht.



[TTino]

Ich kann nur sagen, daß sie perfekt funktionieren.
Habe davon 2 verbaut und bin mit der Umschaltung sehr zufrieden.



[E18]

Hallo guten Tag Tino, ich bin immer noch auf der suche nach einem Anschlussplan von dem Kehrschleifenmodul von KS-M, da du diese verbaut hast kannst Du mir evtl. weiterhelfen. Ich hab keinen Plan wie mein Vater diesen angeschlossen hatte. Ich kann Ihn leider nicht mehr fragen und hab auch keine Unterlagen dazu gefunden. Habe die in Bau befindliche Anlage übernommen und stehe damit im Dunkeln. Es wäre toll wenn Du mir da helfen könntest. Am Modul sind Anschluss Nr. von 1 bis 10. Was kommt wo hin ? Danke schon mal im voraus. Thomas

Zitat



[ttfan61]

Da der Ttino seit Sept. 2015 nicht mehr online war, dürfte es mit einer Antwort von ihm schwierig werden.
Ich habe im Netz das gefunden:

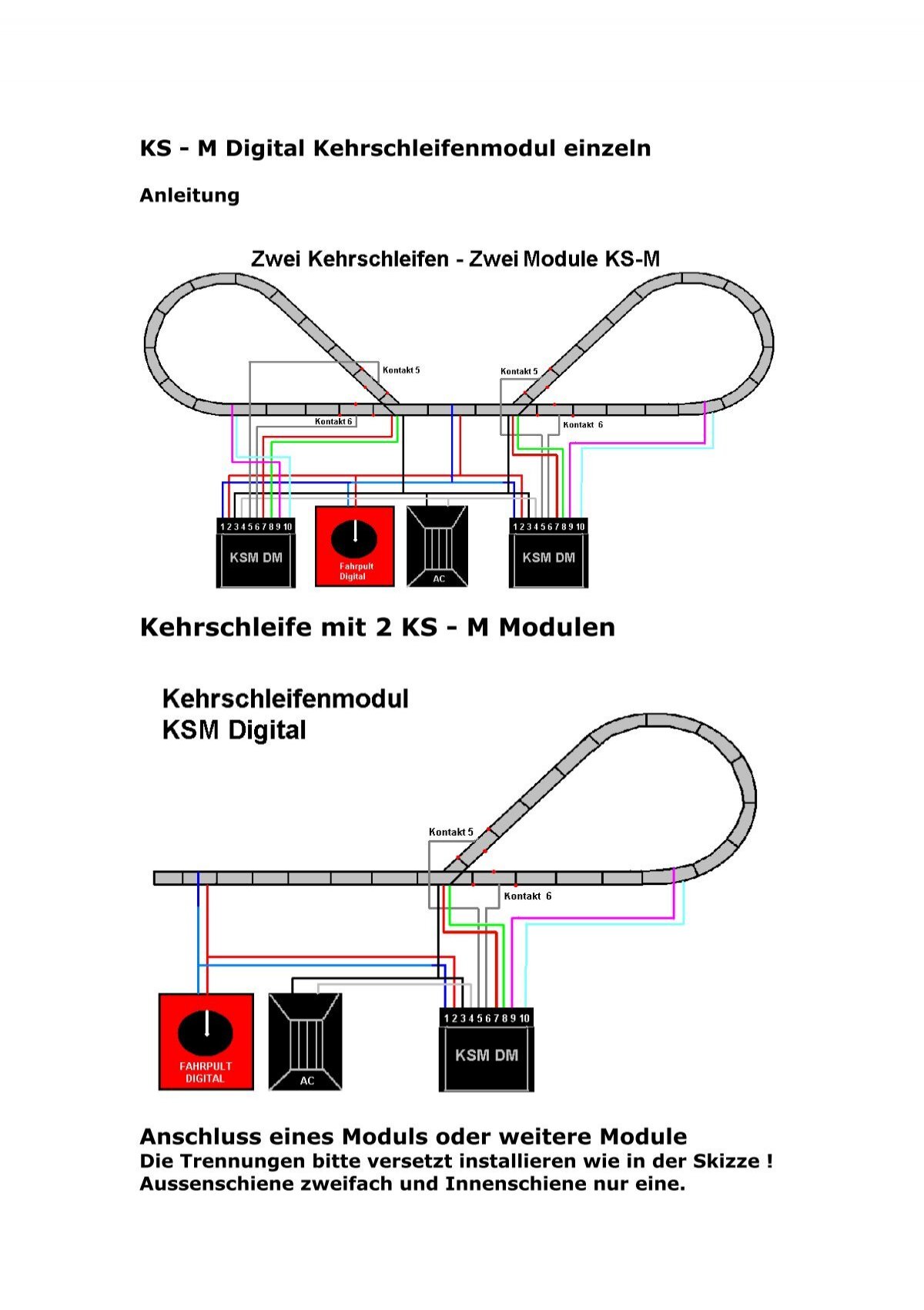

Kehrschleife mit 2 KS - M Modulen - Modellbahnwerkstatt

Kehrschleife mit 2 KS - M Modulen -

www.yumpu.com



[E18]

Dankeschön
