Modellbau Bauhaus von der Küste - Ein Beiwagen der Waggonfabrik Wismar (190 839-1)

von Christoph MT · 29. Dezember 2019 · ·
Kategorien:
  1. Von diesem für die damalige Zeit recht modern wirkenden Typ enstanden im Jahr 1940 in der Waggonfabrik Wismar für die Niederbarnimer Eisenbahn 4 baugleiche Waggons sowie 3 ähnliche mit einem etwas längerem Wagenkasten zur Aufnahme eines Post- oder Gepäckabteils.
    Ihr Einsatz bei der Deutschen Reichsbahn währte relativ lange. Einige dieser Beiwagen erhielten noch eine Lackierung im neuen Farbschema für Trieb- und Beiwagen - rot mit Bauchbinde.

    für board (5).JPG

    Der ehemalige VB 255 der NbE, später nach Übernahme durch die DR in VB 140 517 umgezeichnet und ab 1970 unter der EDV-Nr. 190 839-1 geführt, hat als Rheostatwagen im Bw Salzwedel die Zeit überdauert und steht heute als Leihgabe der Prignitzer Eisenbahn bei den Wismarer Eisenbahnfreunden im dortigen Lokschuppen.
    Brauchbare Zeichnungen sind nicht recht aufzutreiben. Daher fuhren Karl-Georg und ich im letzten Herbst nach Wismar. Dort konnten wir den Wagen ausgiebig besichtigen, Maß nehmen und Fotos machen.

    für board (25).JPG für board (32).JPG

    für board (29).JPG für board (30).JPG

    Von oben und von unten wurden ebenfalls Bilder geknpist.

    für board (31).JPG für board (28).JPG

    Das Ganze wurde zu Hause ein wenig aufbereitet, damit die erforderlichen Daten bei meinmodellhaus.de für das Fräsen eingegeben werden konnten. Dabei ist immer ein wenig mit den Maßen zu variieren, da im Programm leider nur Daten in 0,5 mm-Schritten über dropdown verarbeitet werden können. Also sind nicht die Zehntelmillimeter entscheidend sondern der Gesamteindruck.
    Bei den ausgelegten Frästeilen erkennt man sehr schön die zweilagige Grundplatte mit den diversen Öffnungen für Achshalterbleche, PeHo-Kulissen, Türen und Puffer. Vor dem Zusammenkleben besonders die Achshalterbleche und Kupplungskulissen schon mal einpassen und erforderlichenfalls nacharbeiten.

    für board (6).JPG für board (7).JPG

    Sämtliche Löcher mit einem Durchmesser unter 1 mm z.B. für Griffstangen müssen per Hand, am besten vor der Montage, gebohrt werden. Nach dem Zusammenkleben des Wagenkastens und Abrundung der Ecken durch Feilen und Schleifen habe ich die Achslagerbleche mit Radsätzen montiert und die Puffer eingesteckt und neben einem vorhandenen Schirmer-Wagen die Gesamtwirkung überprüft.

    für board (8).JPG für board (11).JPG

    für board (9).JPG

    Die Wagen haben im Original sehr feingliedrige, besondere Achshalter. Sie haben gewisse Ähnlichkeit mit denen vom VB 140 der Firma Kres. Diese standen mir jedoch nicht zur Verfügung und so enstanden diese "selbstgeschnitzten". Als 1. Versuch lasse ich es mal durchgehen, erkenne jedoch selbst noch Optimierungspotenzial.

    für board (12).JPG für board (13).JPG

    Bevor es an die Farbgebung geht, benötigt so ein glatter Wagenkasten noch etwas Struktur. Die Deckleisten unter den Fenstern variieren beim Vorbild zwischen schmal und dick an den Fronten sowie breit und flach an den Längsseiten. Ich schneide mir dazu Streifen aus unterschiedlich starken Aufklebern (z.B. Selbstklebeetiketten, Rändern von Briefmarken, Retouraufklebern o.ä.). An den Längsseiten wurde auf dieser "Leiste" noch eine Nietreihe (Decal) dargestellt. Im Original sind es eigentlich sogar zwei Reihen mit versetzten Nieten. Dazu habe ich jedoch keine passenden Decals gefunden, also musste eine Reihe genügen. ;)

    für board (14).JPG für board (15).JPG

    Die Tritte entstanden aus Polystyrolstreifen.

    für board (16).JPG

    Noch ein Blick auf die stark vereinfachte Inneneinrichtung sowie auf den Unterboden:

    für board (17).JPG für board (19).JPG

    Die abschließende Montage aller Kleinteile macht dann richtig Spaß. Der Beiwagen wurde im Zustand Ende der 70er Jahre nachgebildet und beschriftet, als er im Bw Jerichow beheimatet war.

    für board (21).JPG für board (22).JPG

    für board (23).JPG

    Das war für dieses Jahr der letzte Eintrag in meinem Triebwagenblog. Es ist doch einiges an Rollmaterial entstanden, was besonders für den Einsatz auf Nebenstrecke geeignet ist. Erste Einsätze zwischen Schafshagen und Randemünde konnten bereits fotografisch festgehalten werden.

    für board (3).JPG für board (4).JPG

    Da ich ja gern etwas mit Regionalbezug bastle, würde ich auch die Formvariante mit dem längeren Wagenkasten sowie vergrößertem Achstand darstellen wollen. Besonders interessiert mich die Breite der Schiebetür auf dem Traglastenende. Ich nehme an, dass diese Tür etwas breiter war, bin mir aber nicht sicher. Neben Jerichow waren diese Beiwagen in der Altmark und in der Prignitz zu finden. Einer wurde mehrfach umgebaut und ist als Triebwagen (!) bei der Oberweißbacher Bergbahn im Einsatz. Dieser hat jedoch nicht den verlängerten Wagenkasten.
    Vielleicht hat ja jemand von Euch Informationen dazu. Ich würde mich freuen.
    Sanheiz, lichti, UVogel63 und 24 anderen gefällt das.

Letzte Rezensionen

  1. Janosch
    "Da hoffe ich doch..."
    5/5, 5 out of 5, reviewed 4. Januar 2020
    ...das wir bald mal Epoche 4 zusammen spielen, das ich dieses Schmuckstück auch mal sehen kann. :)
  2. ghostdog
    "Klasse!"
    5/5, 5 out of 5, reviewed 30. Dezember 2019
    Janosch gefällt das.
  3. stako69
    "Super"
    5/5, 5 out of 5, reviewed 30. Dezember 2019
    Ein super Beiwagen hast du da gebaut.

Kommentare

  1. hm-tt

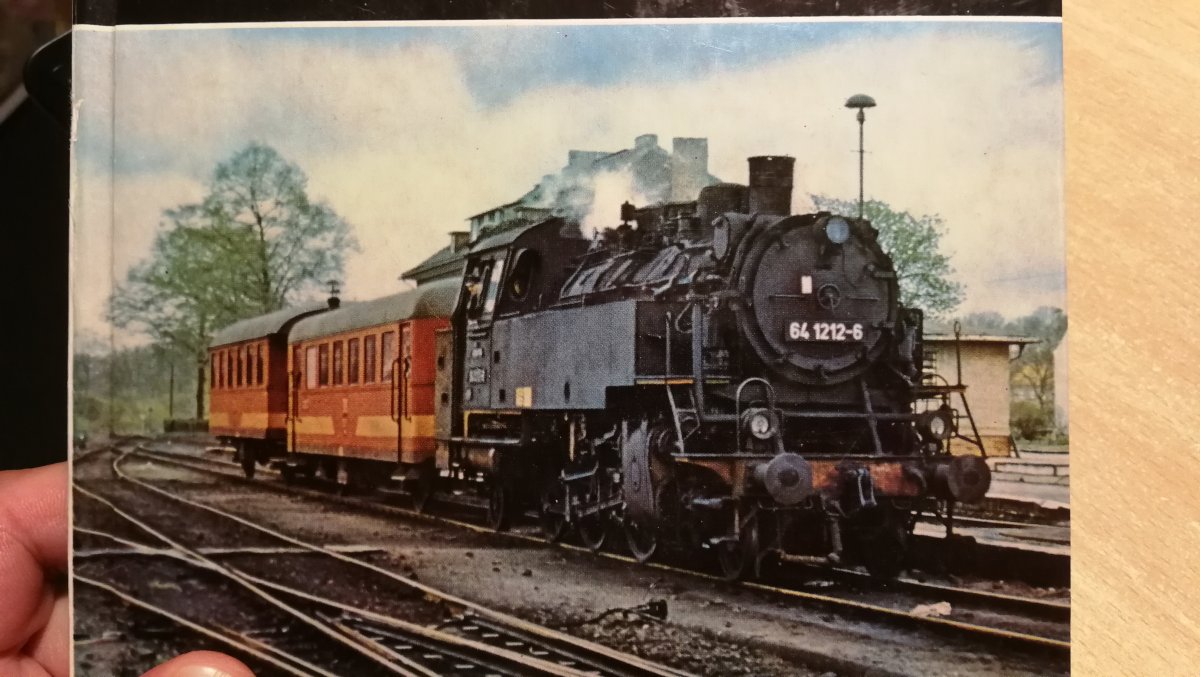

    Hallo @Christoph MT, es handelt sich doch um den Wagentyp, wie hier hinter der Lok?

    Helge

    images

    1. IMG_20191229_185230.jpg
    1. Christoph MT
      Hallo Helge,
      nicht ganz. Hinter der 64er läuft die etwas längere Variante mit dem Traglastenabteil. Schau mal genau an das hintere Wagenende. Dann erkennst du den Schriftzug. Für diesen Wagen ist ja die Frage nach der Türbreite noch offen...
      hm-tt gefällt das.
  2. hm-tt

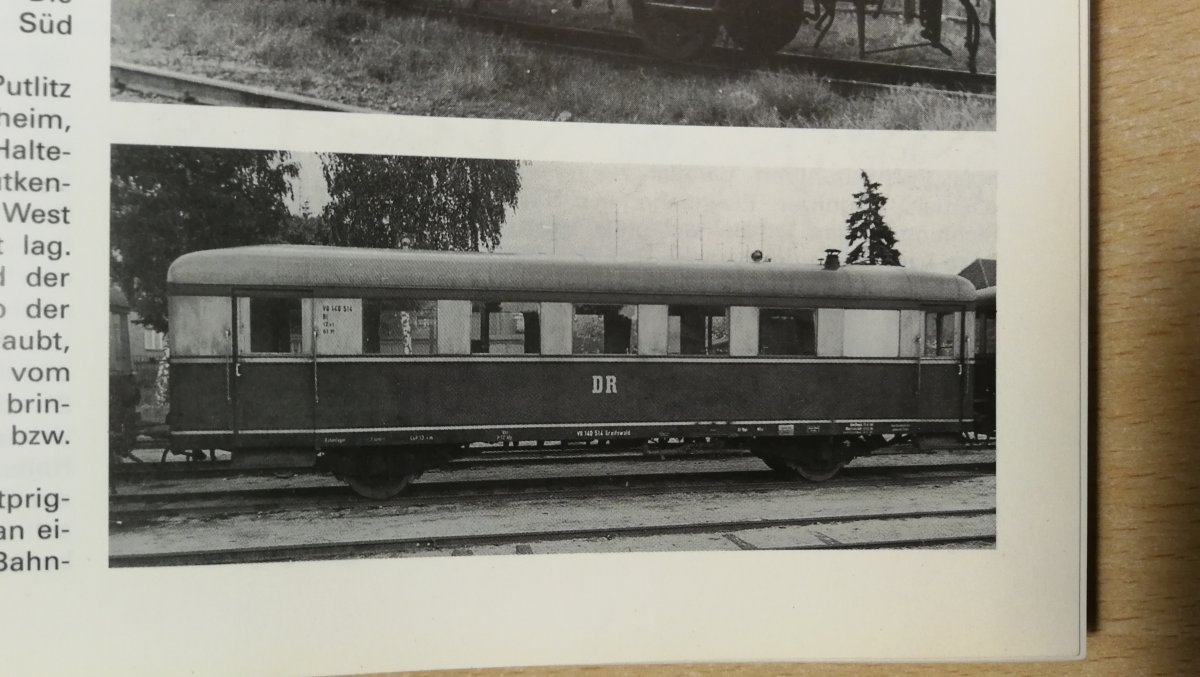

    Dann sollte es dieser sein? Vorher habe ich dieses Detail noch nicht wahrlich bemerkt. Gefunden im Privatbahnarchiv Brandenburg/MVP

    Helge

    images

    1. IMG_20191230_043433-01.jpeg
    1. Christoph MT
      Leider auch nicht. Aus dem 140 514 wurde später der 190 838-3, eingesetzt auf der Perleberger Ringbahn. Das Bild zeigt aber schön den Unterschied zwischen den beiden Einstiegsseiten. Während bei dem von mir gebauten Wagen die Seitenwände völlig symmetrisch sind, ist hier deutlich zu sehen, dass die Abstände von der linken Tür bis zum Wagenkastenende bzw. zum nächsten Fenster viel größer sind als bei der rechten Tür.
  3. hm-tt
    Wer weiß, wie nun der in Kalbe gelaufene Wagen aussah. Muss ich mal die CD von den Kleinbahnfreunden durchforsten...
